第 12 章 设计聊天系统

简介

聊天系统（Chat System）支持用户之间的实时消息传递。本章重点设计一款聊天应用，包含以下功能：

• 一对一聊天
• 群聊（最多 100 人）
• 在线状态指示
• 多设备支持
• 推送通知

该系统的目标是支撑 5000 万日活跃用户（DAU），并永久保存聊天记录。

第 1 步：理解问题

需求

1. 功能：
   • 一对一聊天和群聊（最多 100 名成员）。
   • 文本消息（最多 100,000 个字符）。
   • 在线/离线状态指示。
   • 支持多设备。
   • 推送通知。
2. 规模： 按 5000 万 DAU 进行设计。
3. 存储： 永久保存聊天记录。

第 2 步：高层设计

通信协议

1. 发送方： 使用 HTTP 发送消息，并利用持久连接（persistent connection）提高效率。




2. 接收方：

   • 轮询（Polling）：

     • 客户端定期询问服务器是否有可用的消息。

     • 由于请求频繁且大多是冗余的，效率低下。

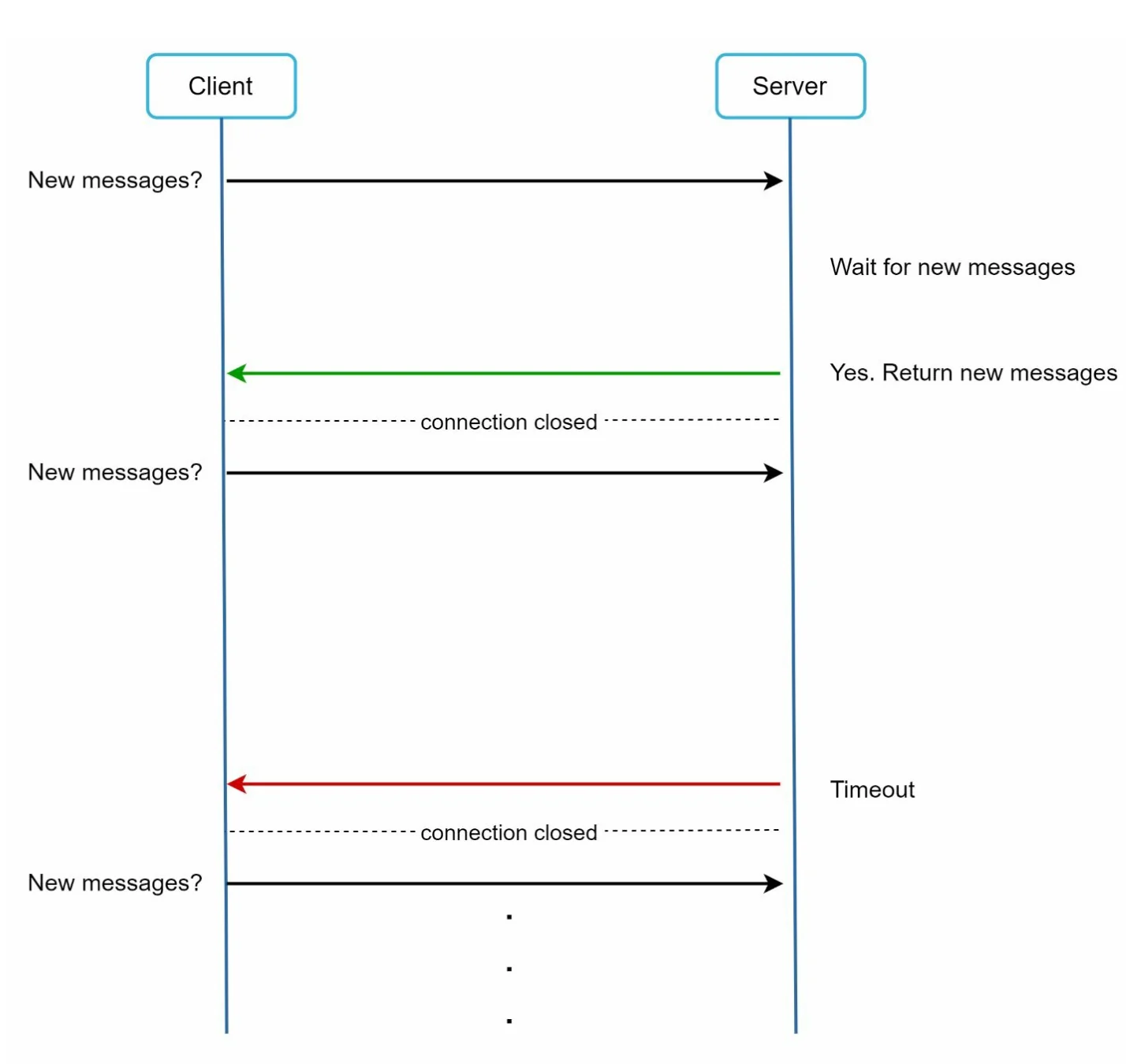

   • 长轮询（Long Polling）：

     • 保持连接打开，直到有消息到达。

     • 对不活跃的用户而言效率低下。



   • WebSocket：

     • 一种用于实时通信的双向持久连接，发送和接收消息都选用它。

     • 使用 WebSocket（ws）协议来发送和接收消息。



组件

1. 无状态服务（Stateless Services）：
   • 处理注册、登录和用户资料管理。
   • 与服务发现（service discovery）集成，为客户端推荐最合适的聊天服务器。
2. 有状态服务（Stateful Services）：
   • 聊天服务器维护持久的 WebSocket 连接。
   • 负责消息的投递和同步。
3. 第三方集成：
   • 推送通知服务向用户通知新消息。
   • 通知的实现请参考“通知系统”一章。

设计

客户端与一台聊天服务器维持一个持久的 WebSocket 连接，用于实时消息传递。

• 聊天服务器负责消息的发送和接收。
• 在线状态服务器（presence server）管理在线/离线状态。
• API 服务器处理其他所有事务，包括用户登录、注册、修改资料等。
• 通知服务器发送推送通知。
• 最后，键值存储（key-value store）用于存储聊天记录。选择键值存储作为聊天记录数据的数据库，原因如下：
  • 它便于水平扩展。
  • 键值存储访问数据的延迟非常低。
  • 关系型数据库不擅长处理数据的长尾（long tail）。当索引变得 很大时，随机访问的代价很高。
  • 其他经过验证、可靠的聊天应用也采用了键值存储。例如 Facebook Messenger 和 Discord。

以下是一对一聊天和群聊的数据模型。

• 主键是消息 ID，它用于确定消息的顺序。
• 对于群聊，复合主键是 (channel_id, message_id)。
  • ID 可以使用 Snowflake 这样的全局 64 位序列号生成器生成。
  • 更好的方法是使用本地序列号生成器。本地是指 ID 只在一个群组内唯一。

  • 本地 ID 之所以可行，是因为只需在一对一频道或群组频道内保持消息顺序就足够了。




第 3 步：深入设计

服务发现

• 服务发现的主要作用是根据地理位置、服务器容量等条件， 为客户端推荐最合适的聊天服务器。

• 使用 Apache Zookeeper，根据地理位置和服务器容量等条件分配聊天服务器。

• 确保负载的高效分配，并将延迟降到最低。

消息流程

一对一聊天

1. 用户 A 向聊天服务器 1 发送一条消息。
2. 聊天服务器 1 分配一个唯一的消息 ID，并将消息存储到键值存储中。
3. 如果用户 B 在线，消息会被转发到与其维持着持久 WebSocket 连接的聊天服务器 2。
4. 如果用户 B 离线，则发送一条推送通知。

群聊

• 消息会被复制到群组中每个接收者各自的收件箱中。
• 这简化了同步，但对于较大的群组来说代价高昂。
• 在接收方，一个接收者可以收到来自多个用户的消息。每个接收者 都有一个收件箱（消息同步队列），其中包含来自不同发送者的消息。

消息同步

许多用户拥有多台设备。我们需要在各设备之间同步消息。 每台设备都维护一个名为 cur_max_message_id 的变量，用于记录该设备上最新的 消息 ID。满足以下两个条件的消息被视为 新消息：

• 接收者 ID 等于当前登录用户的 ID。
• 键值存储中的消息 ID 大于 cur_max_message_id

在线状态

1. 心跳机制（Heartbeat Mechanism）：


   • 客户端定期向在线状态服务器发送心跳，表明自己在线。
   • 如果在某个阈值时间内（例如 x = 30）没有收到心跳，该用户就会被标记为离线。

2. 扇出模型（Fanout Model）：


   • 在线状态的更新通过发布-订阅（publish-subscribe）模型推送给好友，其中每一对好友维护一个频道。
   • 当用户 A 的在线状态发生变化时，它会把事件发布到三个频道：频道 A-B、A-C 和 A-D。
   • 这三个频道分别由用户 B、C 和 D 订阅，他们由此收到在线状态的更新。
   • 上述设计对于小型用户群组是有效的。

其他考虑因素

可扩展性

• 水平扩展： 随着用户数量增长增加服务器。
• 负载均衡： 将流量均匀地分发到各服务器。
• 缓存： 降低数据库负载并改善延迟。

错误处理

• 重试机制： 通过重试和排队来处理消息投递失败。
• 服务器故障： 发生故障时，利用服务发现分配新的服务器。

未来扩展

1. 媒体支持： 增加对照片和视频的处理，包括压缩和云存储。
2. 端到端加密（End-to-End Encryption）： 确保消息的隐私。
3. 客户端缓存： 减少数据传输以提升性能。
4. 缩短加载时间： 使用地理上分布式的缓存网络。
