系统设计面试笔记 第 14 章

第 14 章 设计 YouTube

简介

YouTube 是一个庞大的视频流媒体平台，支持视频上传、播放以及各种互动。本章重点设计一个可扩展的视频流媒体系统，它具备以下核心特性：

  • 快速上传视频
  • 流畅的视频播放
  • 可以切换视频清晰度
  • 较低的基础设施成本
  • 高可用性和可靠性

关键统计数据（2020 年）

  • 20 亿月活跃用户
  • 每天观看 50 亿个视频
  • 37% 的移动互联网流量来自 YouTube
  • 支持 80 种语言
  • 2019 年 广告收入 151 亿美元

第 1 步：理解问题并确定设计范围

核心功能

  1. 上传视频
  2. 观看视频

支持的平台

  • 移动应用、网页浏览器和智能电视

假设

  • 日活跃用户（DAU）： 500 万
  • 平均视频大小： 300 MB
  • 上传限制： 每个视频最大 1 GB
  • 每日存储需求： 150 TB
  • CDN 成本： 5 million * 5 videos * 0.3GB * $0.02 = 每天 $150,000（使用 Amazon CloudFront）

第 2 步：高层设计

组件

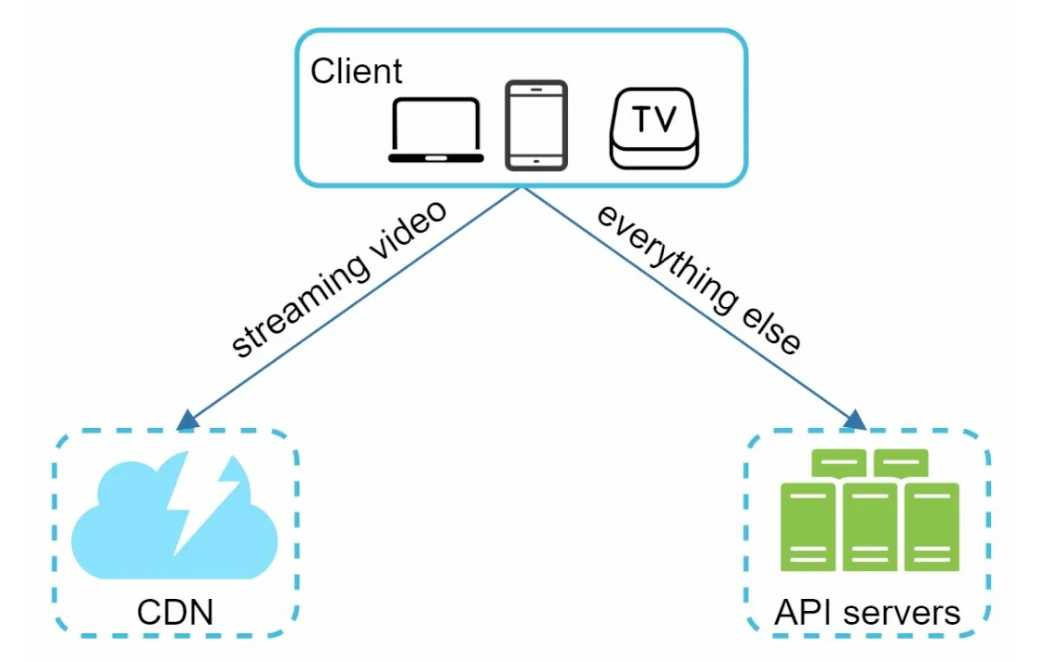

高层设计
  1. 客户端： 智能手机、电脑和电视等设备。
  2. CDN（内容分发网络，Content Delivery Network）： 存储视频并提供视频流。
  3. API 服务器： 处理除视频流播放之外的所有用户交互（例如上传、元数据更新）。
  4. 元数据数据库（Metadata Database）： 存储视频元数据（例如标题、描述、大小）。
  5. 原始存储（Original Storage）： 用于存放上传视频的 Blob 存储。
  6. 转码服务器（Transcoding Servers）： 将视频转换为多种分辨率和格式。
  7. 转码后存储（Transcoded Storage）： 用于存放转码后视频的 Blob 存储。

核心工作流程

1. 视频上传流程

  • 并行进行的过程：

    1. 将视频上传到原始存储。
    2. 更新数据库中的视频元数据。

  • 视频上传（步骤）：

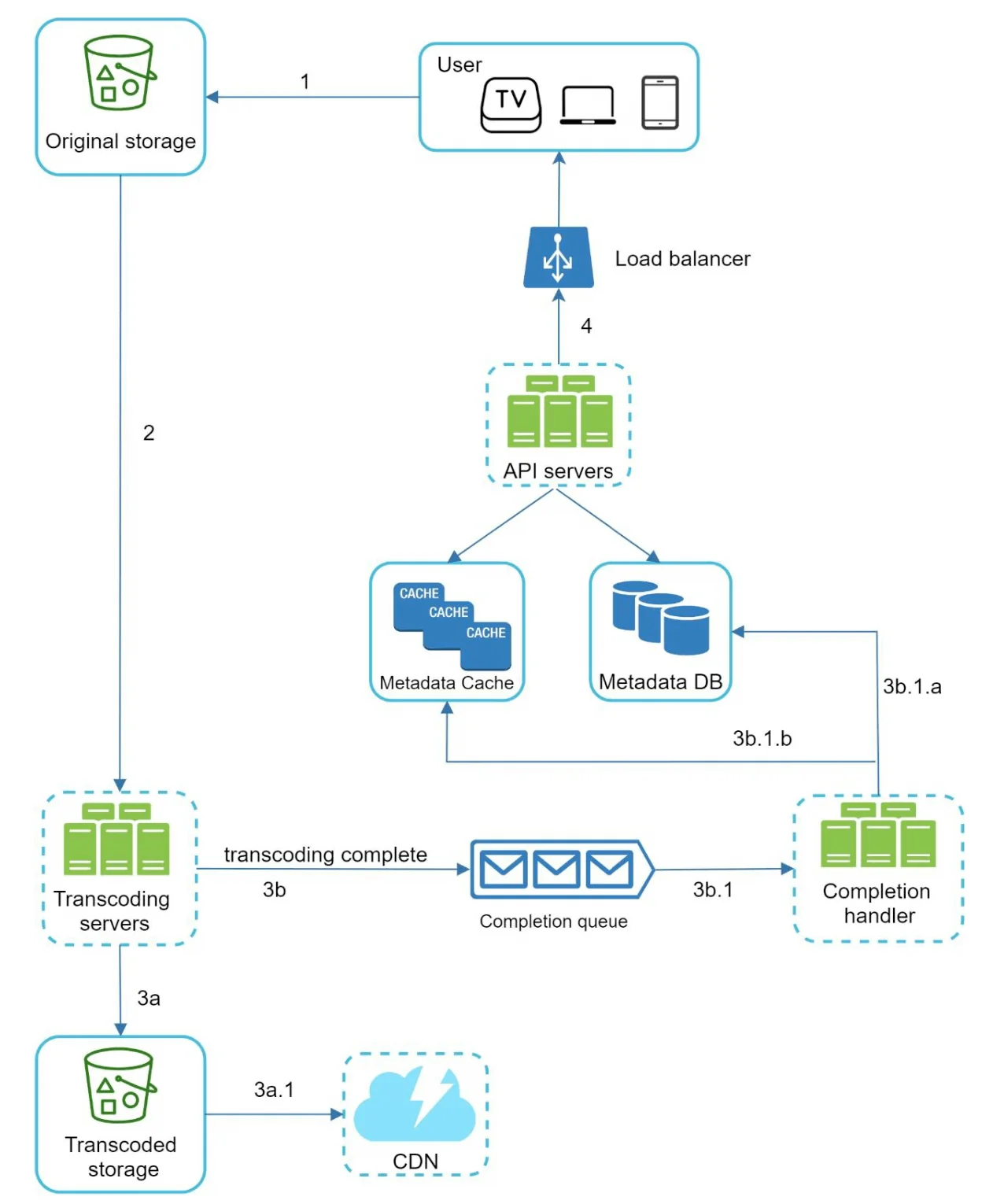

    视频上传流程

    • [1] 视频被上传到 Blob 存储。
    • [2] 转码服务器将视频转换为多种格式。
    • [3] 转码完成后，并行执行以下两个步骤。
      • [3a] 转码后的视频被发送到转码后存储。
      • [3b] 转码完成事件进入完成队列（completion queue）排队。
    • [3a.1] 视频被分发到 CDN。
    • [3b.1] 完成处理器（completion handler）更新元数据并通知用户。

  • 元数据上传（步骤）：

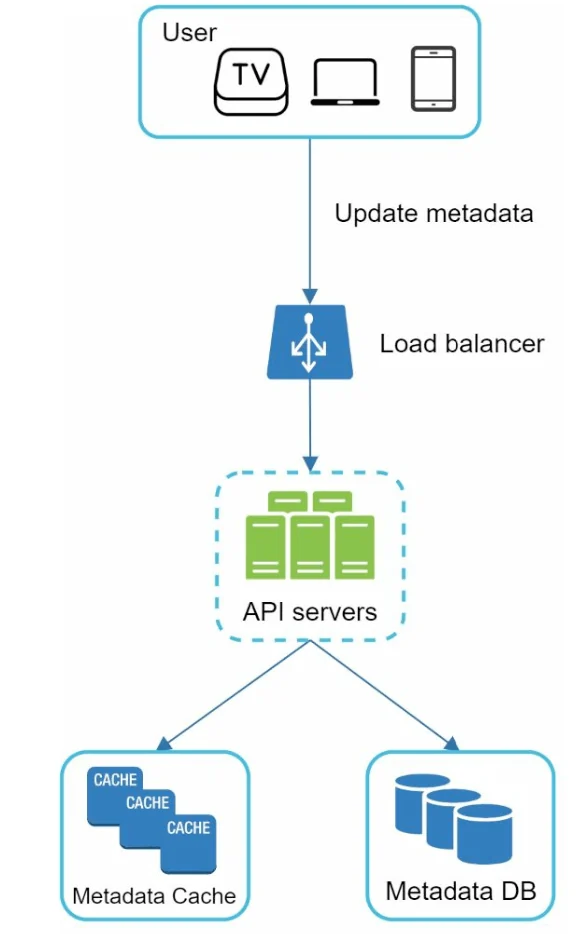

    元数据上传

    • 客户端并行地发送一个更新视频元数据的请求
    • 该请求包含视频元数据，包括文件名、大小、格式等。

2. 视频流播放流程

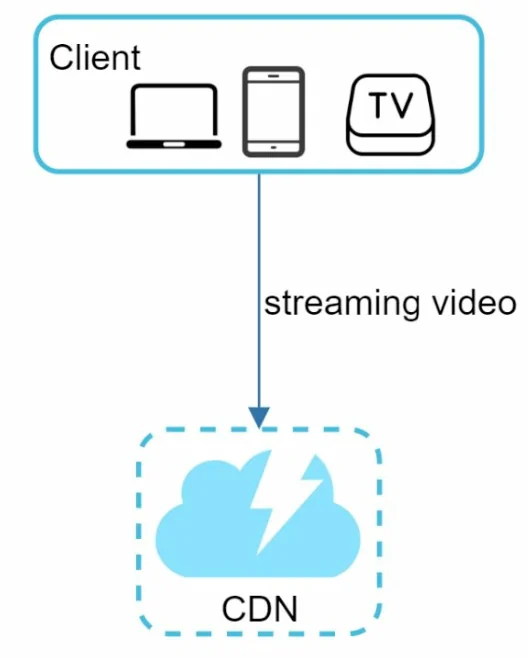

视频流播放流程
  • 视频直接从 CDN 通过边缘服务器（edge server）以流的方式传输，以尽量降低延迟。
  • 常见的流媒体协议有 MPEG_DASH、Apple HLS、Adobe HDS。
  • 不同的流媒体协议支持不同的视频编码和播放器。

第 3 步：深入设计

视频转码（Video Transcoding）

重要性

  1. 原始视频会占用大量存储空间。转码可以减少存储空间。
  2. 确保在各种设备和浏览器上的兼容性。
  3. 根据网络状况调整视频清晰度。

组成部分

  • 容器（Container）： 封装视频、音频和元数据（例如 MP4、AVI）。
  • 编解码器（Codecs）： 压缩和解压缩算法（例如 H.264、VP9）。

有向无环图（Directed Acyclic Graph，DAG）模型

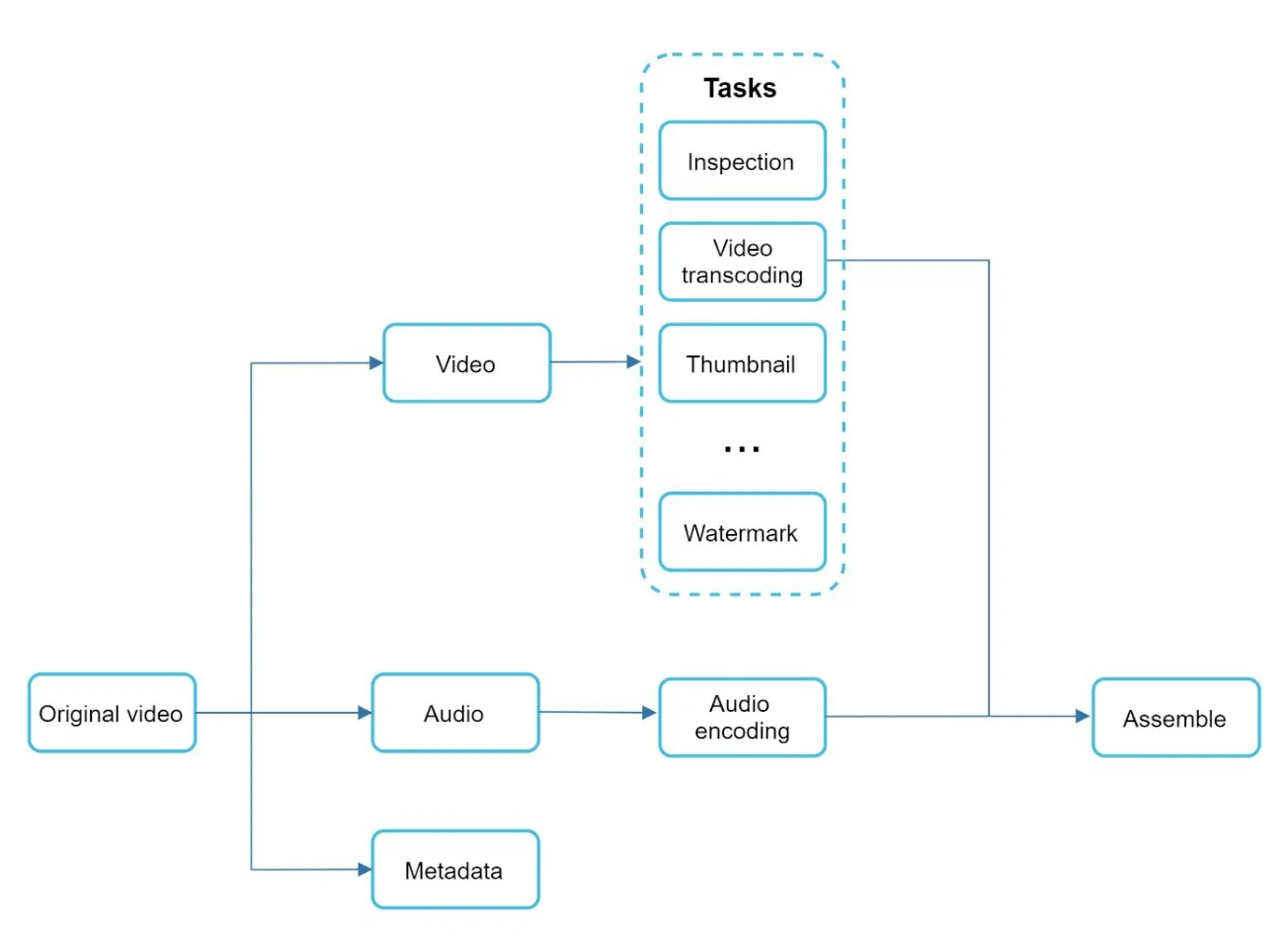

DAG 视频转码
  • 视频转码的计算开销大，而且耗时。
  • DAG 模型定义了编码、缩略图生成和添加水印等任务。

  • 使视频处理能够实现高度并行。

  • 原始视频被拆分为视频、音频和元数据。

    • 视频编码：将视频转换为支持不同的分辨率、编解码器和码率。
    • 缩略图：既可以由用户上传，也可以由系统自动生成。
    • 水印：覆盖在视频之上的图像，包含视频的识别信息。

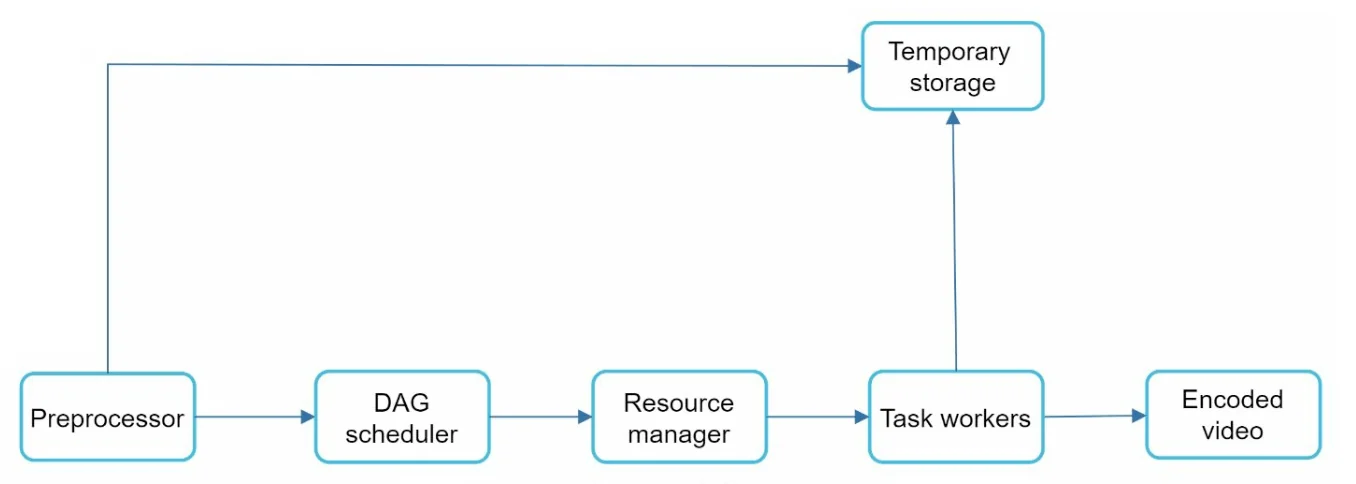

视频转码架构

视频转码

  1. 预处理器（Preprocessor）： 将视频拆分为更小的分块（按 GOP 对齐）。它有 4 项职责。

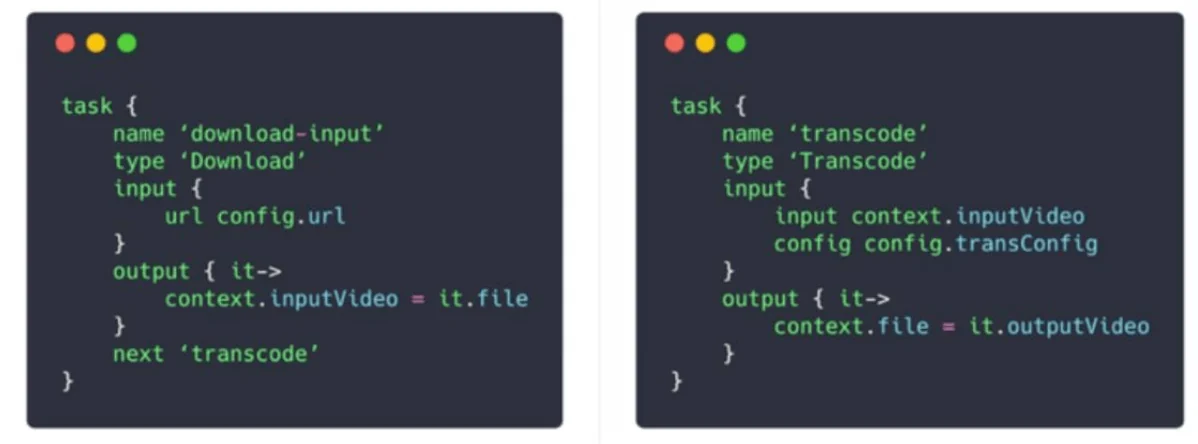

    DAG 配置

    • 视频拆分：视频流被拆分（或进一步拆分）为更小的、按图像组（Group of Pictures，GOP）对齐的单元。
    • 它为旧客户端按 GOP 对齐来拆分视频。
    • 它根据客户端程序员编写的配置文件生成 DAG。
    • 它将 GOP 和元数据存储在临时存储中，这样一旦编码失败，系统就可以使用这些持久化的数据进行重试操作。

  2. DAG 调度器（DAG Scheduler）： 将任务组织成串行或并行的阶段。

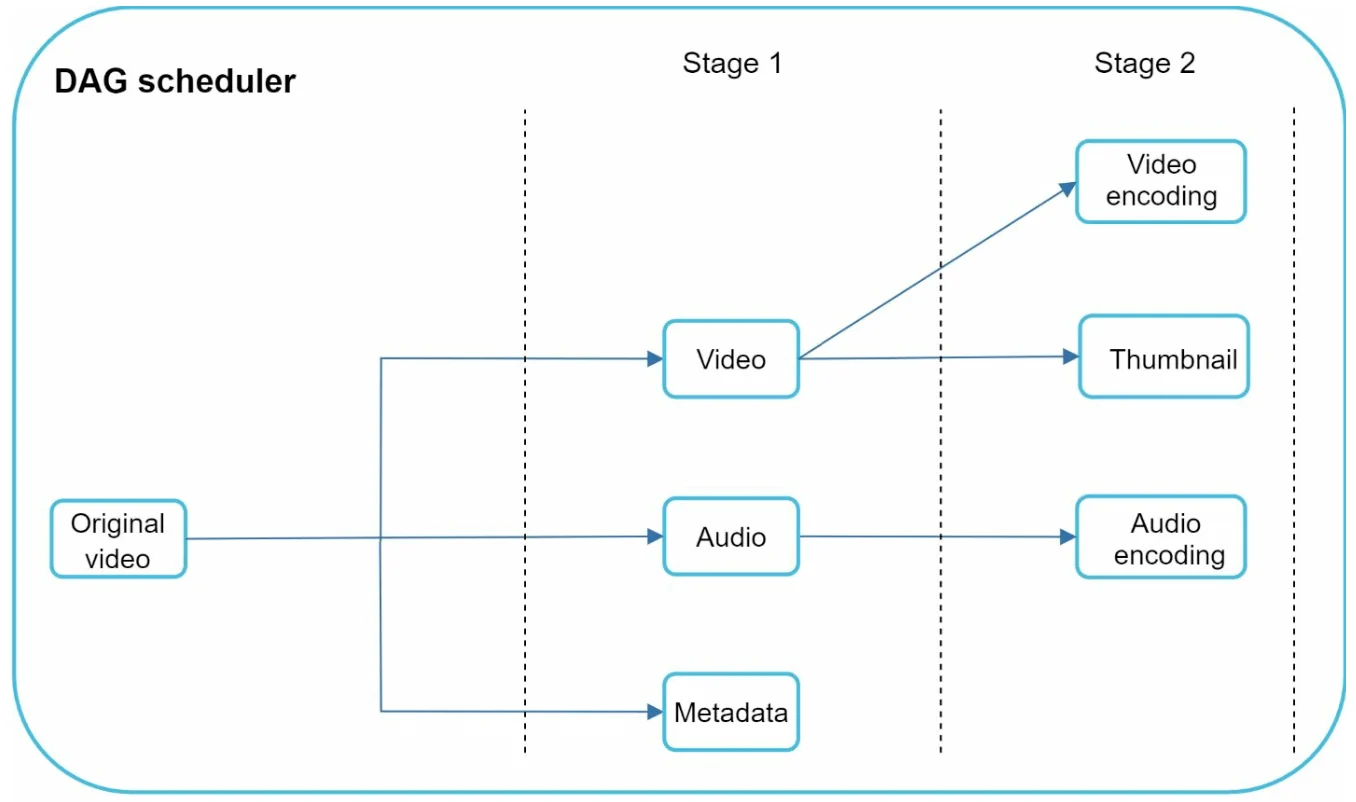

    DAG 调度器

    • 它将一张 DAG 图拆分为若干阶段的任务，并将它们放入资源管理器的任务队列中。
    • 阶段 1：视频、音频和元数据。
    • 在阶段 2 中，视频文件被进一步拆分为两个任务：视频编码和缩略图。

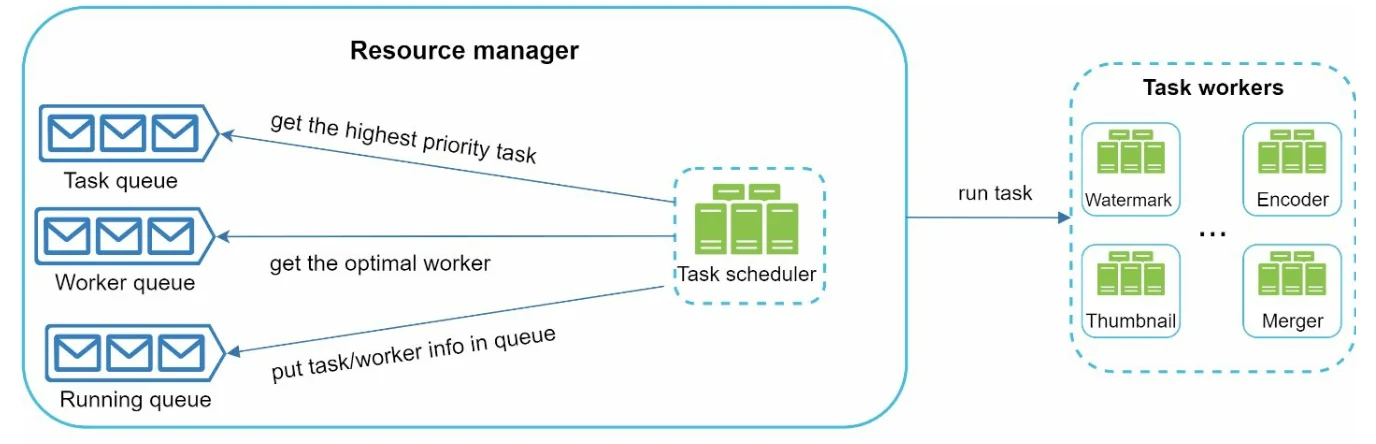

  3. 资源管理器（Resource Manager）： 负责管理资源分配的效率。它 包含 3 个队列和一个任务调度器。

    资源管理器

    • 任务队列（Task queue）：一个优先级队列，包含待执行的任务。
    • 工作节点队列（Worker queue）：一个优先级队列，包含工作节点的利用率信息。
    • 运行队列（Running queue）：包含当前正在运行的任务以及运行这些任务的工作节点。
    • 任务调度器（Task scheduler）：挑选最优的任务/工作节点，并指示选中的任务工作节点执行该作业。

  4. 任务工作节点（Task Workers）： 执行转码及其他操作。

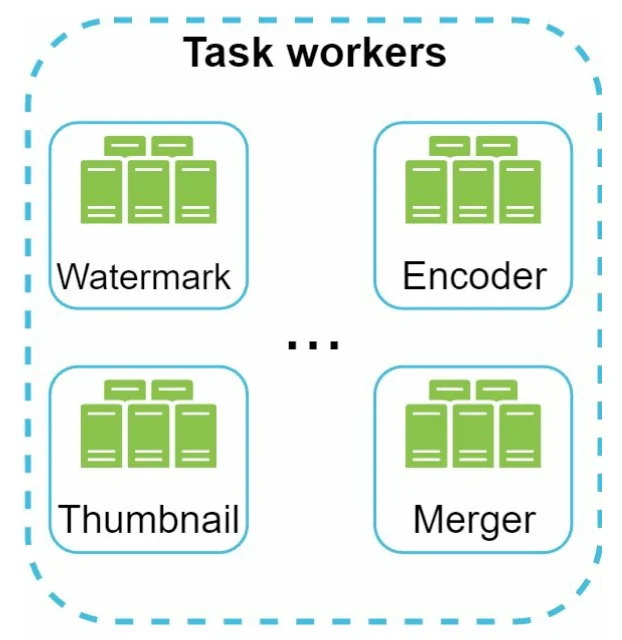

    任务工作节点

    • 不同的任务工作节点可能运行不同的任务

  5. 临时存储（Temporary Storage）： 存储中间数据，以便重试。

    • 存储系统的选择取决于数据类型、数据大小、访问频率、数据生命周期等因素。
  6. 输出： 转码完成、可供分发的视频。

系统优化

速度优化

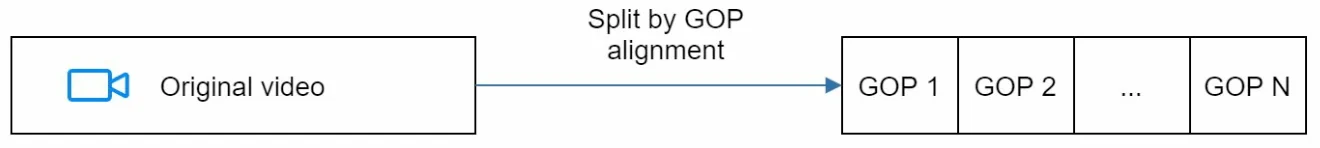

  1. 并行上传视频： 将视频拆分为更小的分块，以实现更快、可断点续传的上传。

    视频拆分

  2. 分布式上传中心： 使用离用户较近的 CDN 作为上传中心。

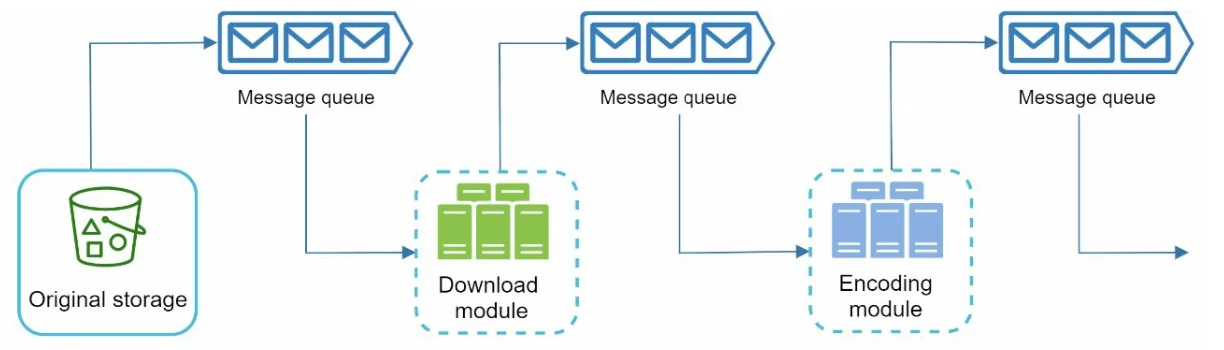

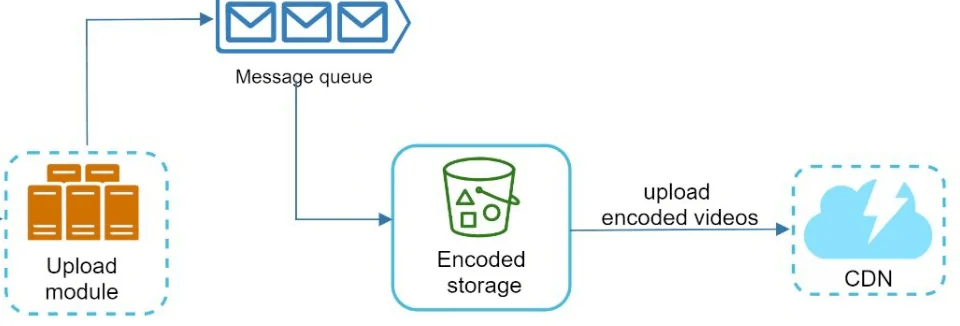

  3. 并行处理： 使用消息队列解耦各模块，以实现高度并行。

    消息队列 消息队列

安全优化

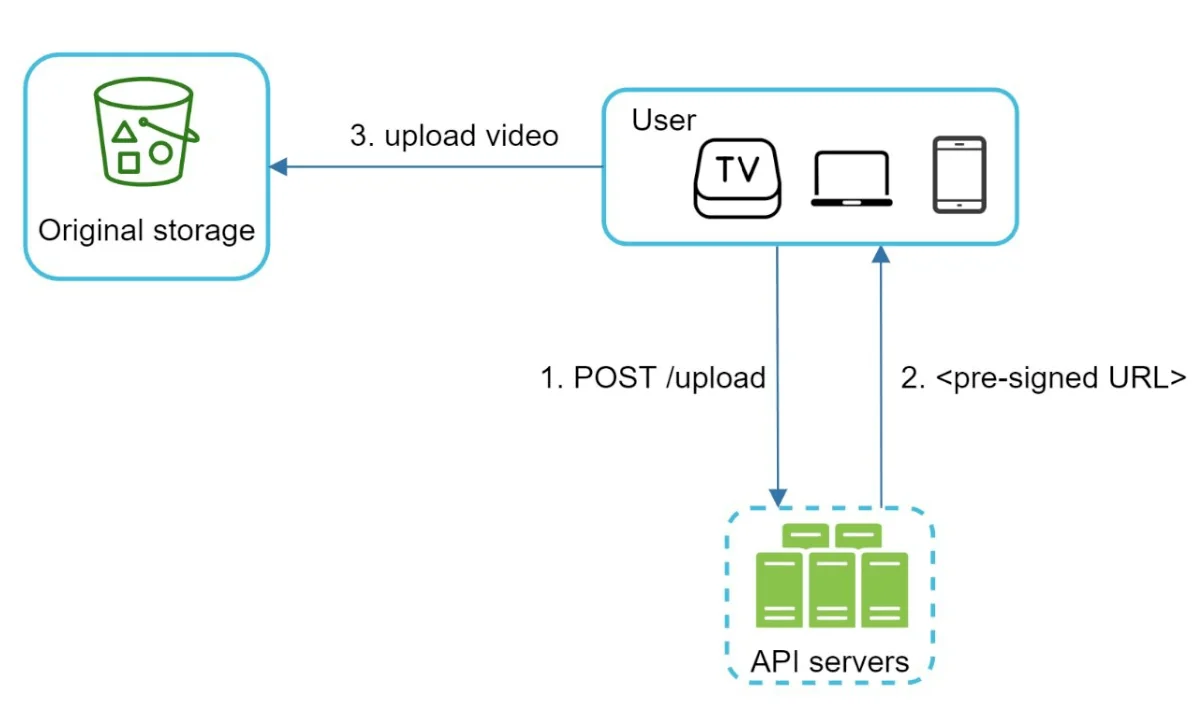

  1. 预签名 URL（Pre-Signed URLs）： 只允许经过授权的用户上传视频。

    预签名

  2. 保护视频：

    • DRM 系统（例如 Apple FairPlay、Google Widevine）。
    • AES 加密。
    • 添加水印。

节省成本的优化

  1. 只通过 CDN 分发热门视频；不那么热门的视频由大容量服务器提供。
  2. 对很少被访问的视频按需编码。
  3. 根据热度对视频分发进行区域化。
  4. 自建 CDN，并与互联网服务提供商（ISP）合作，以降低带宽成本。

错误处理

可恢复错误

  • 对失败的上传、转码或资源分配任务进行重试。

不可恢复错误

  • 停止对格式错误视频的处理，并返回错误码。
