系统设计面试笔记 第 15 章

第 15 章 设计 Google Drive

简介

Google Drive 是一项基于云的文件存储与同步服务，用户可以在各种设备上存储、访问和共享文件。本章讨论如何设计一个具备以下功能的可扩展系统：

  • 文件上传与下载
  • 跨设备文件同步
  • 文件共享
  • 文件修订历史
  • 编辑、删除和共享时的通知

第 1 步：理解问题

关键需求

功能性需求：

  • 上传和下载文件。
  • 在多台设备之间同步文件。
  • 保留文件的修订版本。
  • 支持带权限控制的文件共享。
  • 在文件被编辑、删除和共享时发送通知。

非功能性需求：

  • 可靠性（Reliability）： 数据丢失是不可接受的。
  • 同步速度快： 避免同步延迟让用户失去耐心。
  • 带宽效率： 尽量减少不必要的数据流量。
  • 可扩展性： 支撑 1000 万日活跃用户（DAU）。
  • 高可用性（High Availability）： 在服务器故障或网络问题期间仍能无缝运行。

约束与假设

  • 用户可获得 10 GB 免费空间。
  • 最大文件大小：10 GB。
  • 平均上传文件大小：500 KB。
  • 上传频率：每个用户每天 2 个文件。
  • 所需总存储量：500 PB。

第 2 步：高层设计

单服务器方案

一个基础方案包括：

  1. Web 服务器： 处理上传和下载。
  2. 元数据数据库（Metadata Database）： 用于记录用户数据、登录信息、文件信息等元数据。
  3. 存储目录： 按命名空间（namespace）组织存放文件。

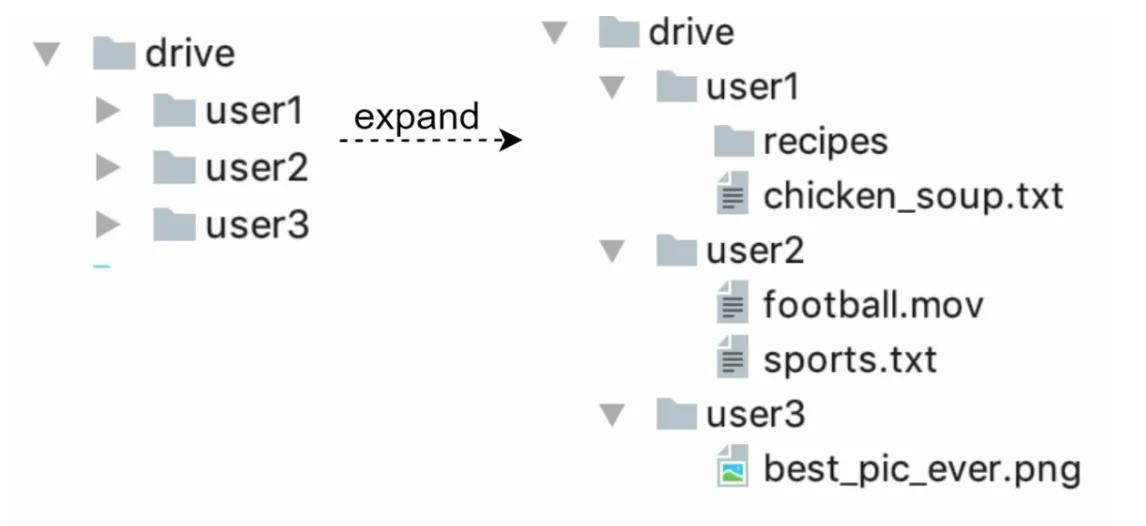

命名空间
  • 搭建一台 Web 服务器，并将一个名为 drive/ 的目录设为存放上传文件的根目录。
  • 在 drive/ 目录下有一组目录，称为命名空间。
  • 每个命名空间包含该用户上传的所有文件。
  • 将命名空间与相对路径拼接起来，就可以唯一标识每个文件或文件夹。

这个设计可以作为起点，但不足以支撑扩展。

API

  1. 向 Google Drive 上传文件： 支持两种上传方式
    • 简单上传（Simple upload）：在文件较小时使用。
    • 可续传上传（Resumable upload）：
      • 端点：https://api.example.com/files/upload?uploadType=resumable
      • 发送初始请求以获取可续传 URL。
      • 上传数据并监控上传状态
      • 如果上传被中断，则恢复上传。
  2. 从 Google Drive 下载文件： 用于下载文件
    • 端点：https://api.example.com/files/download
  3. 获取文件修订版本：
    • 端点：https://api.example.com/files/list_revisions

迈向分布式系统

改进：

  1. 分片（Sharding）： 根据 user_id 将存储拆分到多台服务器上。

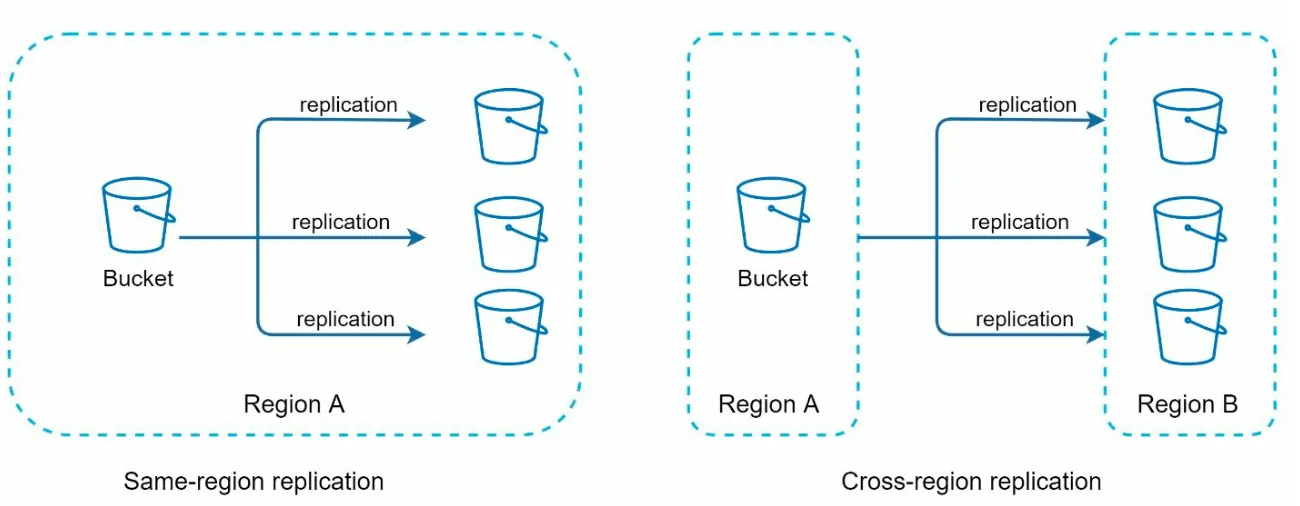

  2. Amazon S3： 使用 S3 实现可扩展、带冗余的文件存储，并进行跨区域复制（cross-region replication）。

    复制

  3. 负载均衡器（Load Balancer）： 将流量分发到多台 Web 服务器上。

  4. 元数据数据库复制： 通过数据库分片和复制来确保可用性。

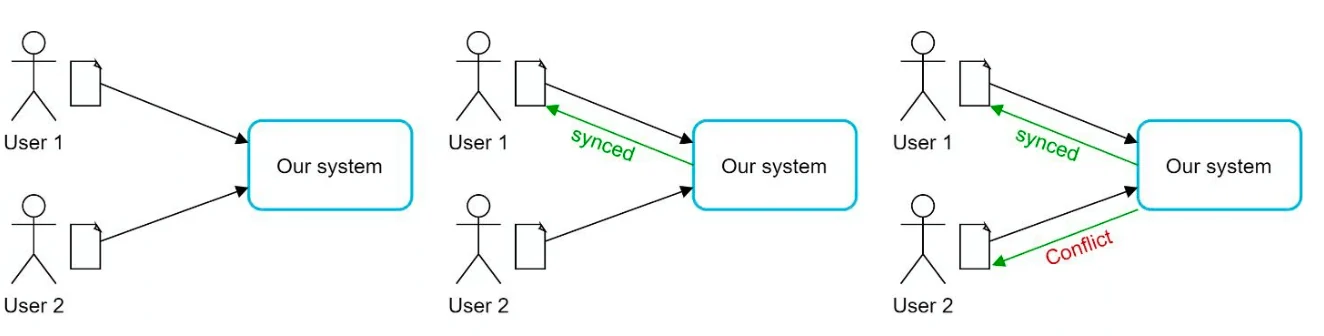

同步冲突：

对于 Google Drive 这样的大型存储系统，同步冲突时有发生。 当两个用户同时修改同一个文件或文件夹时，就会发生冲突。

同步冲突
  • 在这个例子中，用户 1 和用户 2 试图同时更新同一个文件，但用户 1 的文件先被我们的系统处理。
  • 用户 1 的更新操作成功了，而用户 2 则遇到同步冲突。
  • 系统会同时呈现同一文件的两个副本：用户 2 的本地副本和服务器上的最新版本。
  • 用户 2 可以选择合并这两个文件，或者用其中一个版本覆盖另一个版本。

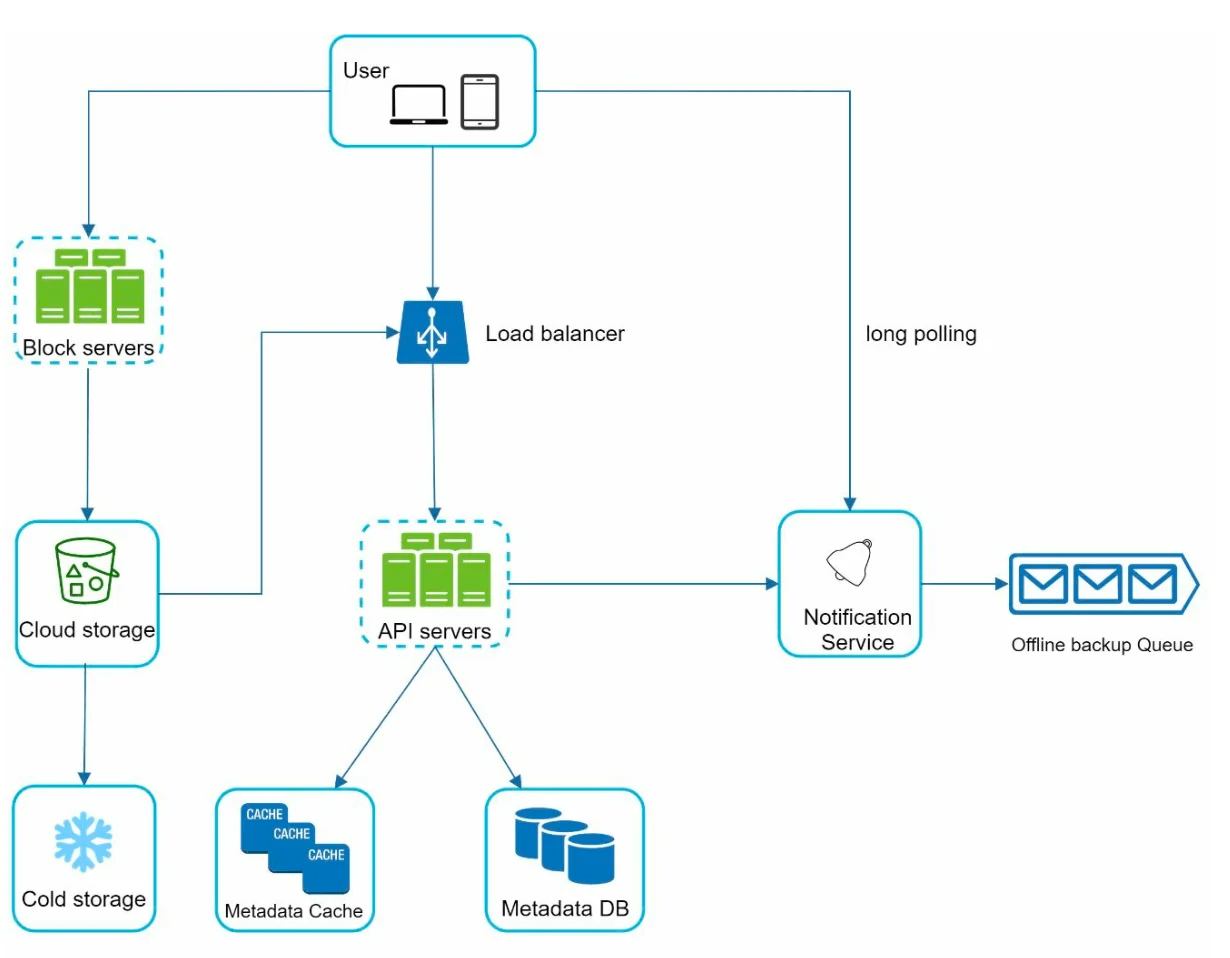

改进后的设计

高层设计

  1. 用户交互：用户通过浏览器或移动应用访问该应用。

  2. 块服务器（Block Servers）：

    • 文件被拆分为若干 4 MB 的块（最大大小），并为每个块分配唯一的哈希值。
    • 各个块独立存储在云存储中（例如 Amazon S3）。
    • 重建文件时，需要按特定顺序将各个块拼接起来。

  3. 云存储（Cloud Storage）： 块存储在云存储中，以获得可扩展性和冗余。

  4. 冷存储（Cold Storage）： 将不活跃的文件移到冷存储中以降低成本。

  5. 负载均衡器： 将请求均匀地分发给各 API 服务器，以确保高效运行。

  6. API 服务器：

    • 处理用户认证、个人资料管理和文件元数据更新。
    • 管理除上传之外的所有工作流程。

  7. 元数据数据库和缓存：

    • 存储用户、文件、块和版本的元数据。
    • 频繁访问的元数据会被缓存，以加快检索速度。

  8. 通知服务（Notification Service）：

    • 一个发布/订阅系统（publisher/subscriber system），在文件发生变更（新增、编辑、删除）时通知客户端。
    • 确保客户端能够拉取到最新的更新。

  9. 离线备份队列（Offline Backup Queue）： 为离线客户端暂存文件变更信息，以便其重新上线后进行同步。

第 3 步：深入设计

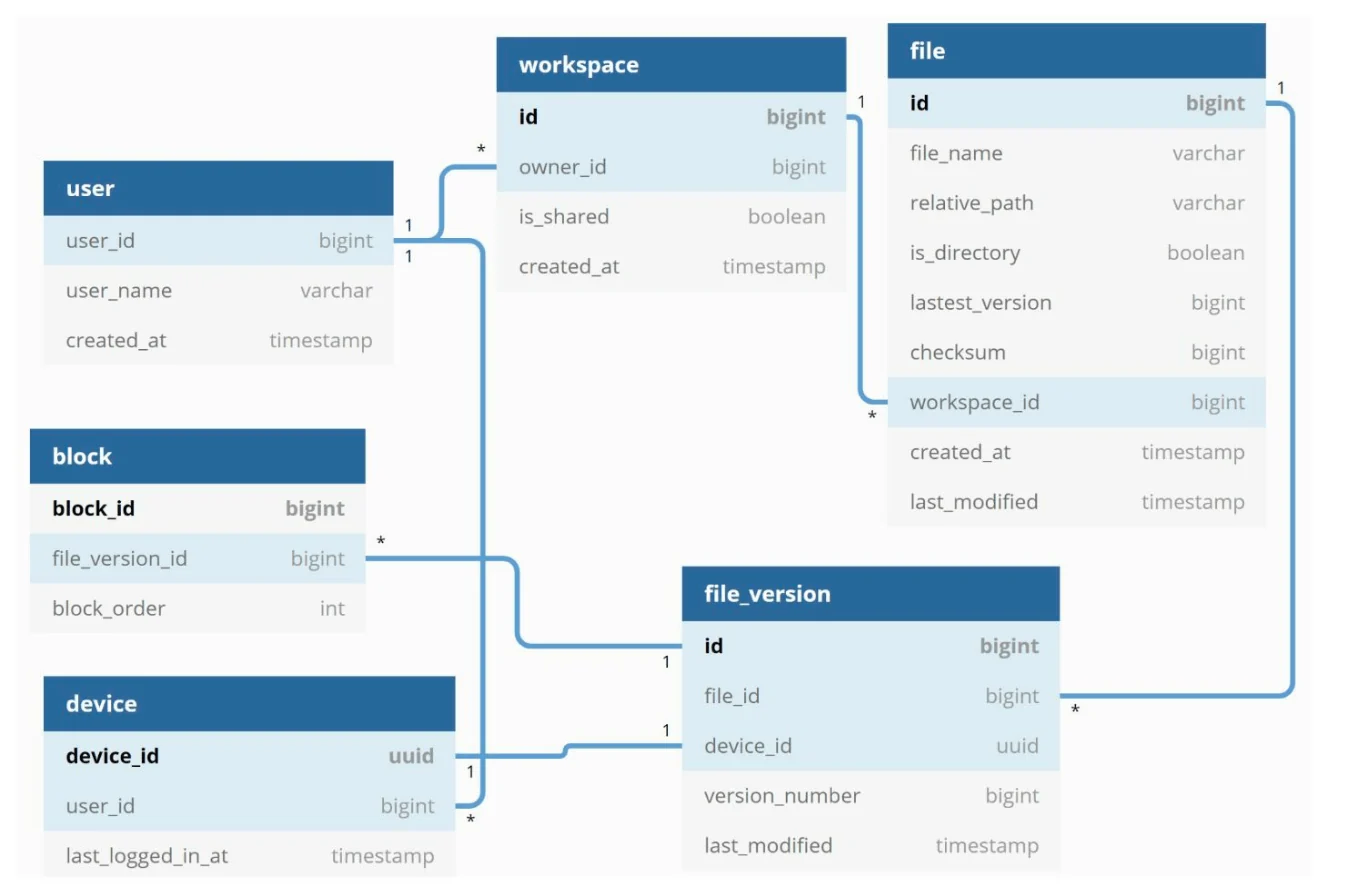

元数据数据库

下面展示的是一个高度简化的版本，因为它只包含最重要的表和字段。

模式设计：

  • 用户表（User Table）： 存储用户资料和偏好设置。
  • 文件表（File Table）： 维护文件元数据（例如大小、名称、路径）。
  • 块表（Block Table）： 记录文件的块，用于重建文件。
  • 文件版本表（File Version Table）： 存储文件修订历史。
元数据数据库

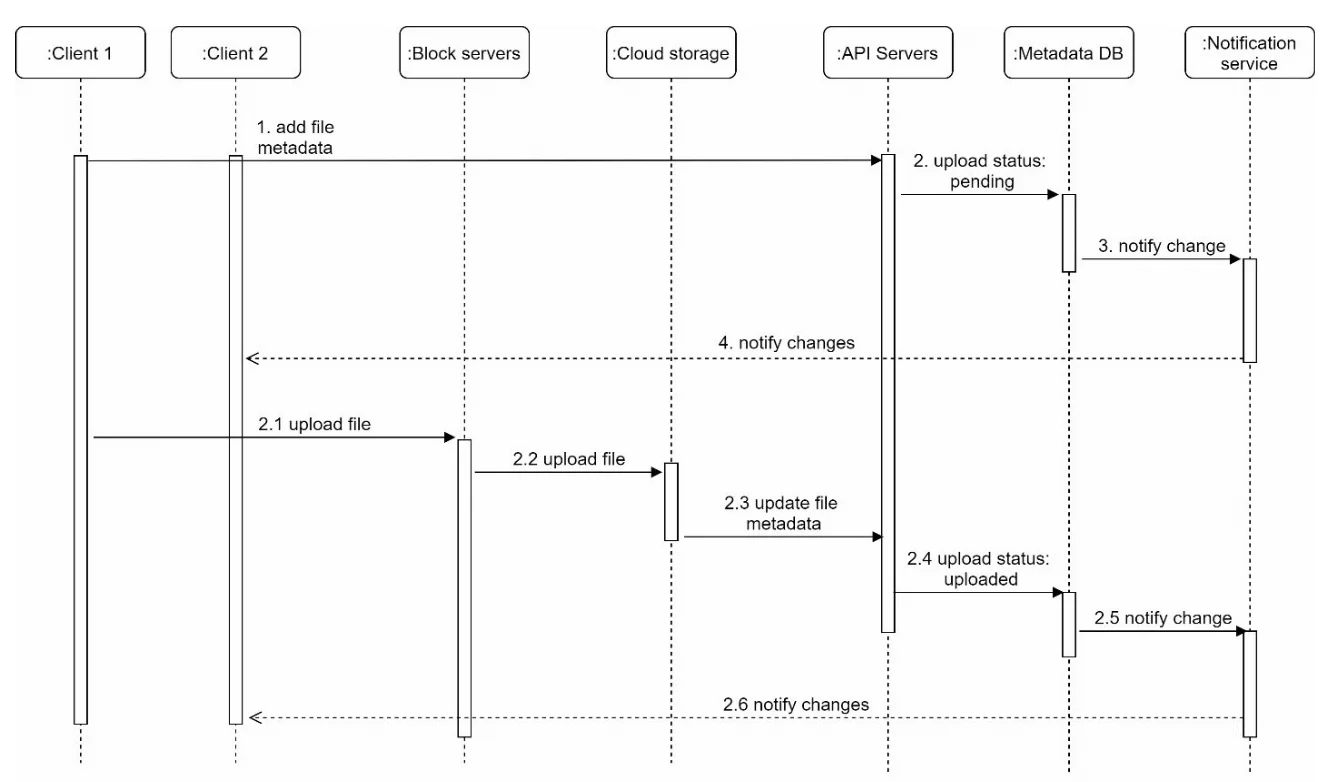

文件上传流程

  1. 文件上传：
    • 块服务器将文件拆分为块，并进行压缩和加密。
    • 块被上传到块服务器，并存储在 S3 中。
  2. 元数据上传：
    • 客户端将元数据发送给 API 服务器。
    • 元数据以 pending 状态存储到数据库中。
  3. 完成：
    • S3 触发回调，将文件状态更新为 uploaded。
    • 通知服务通知相关用户。
上传流程

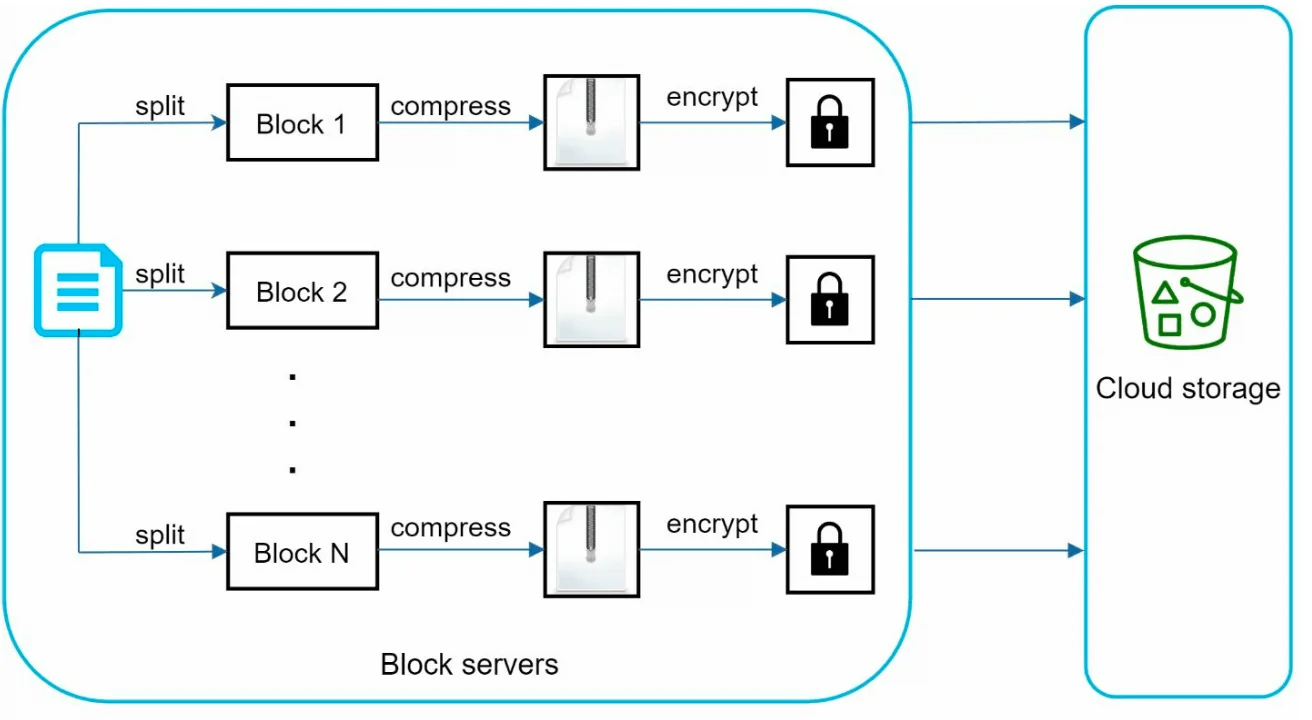

文件同步

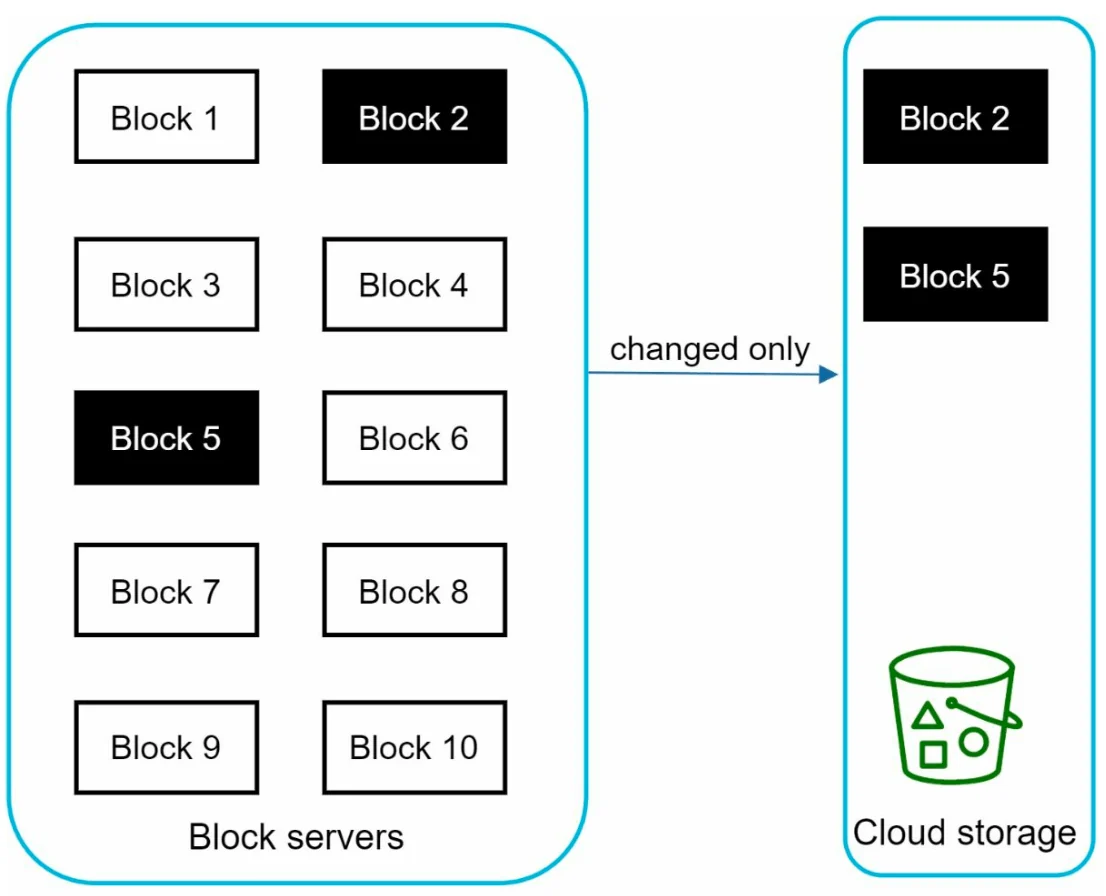

  1. 增量同步（Delta Sync）： 只传输被修改的块，而不是整个文件。

    增量同步

  2. 压缩： 根据文件类型选用相应的压缩算法对块进行压缩。

  3. 冲突解决：
    • 先被处理的版本胜出。
    • 冲突的版本会被单独保存，交由用户解决。
文件同步

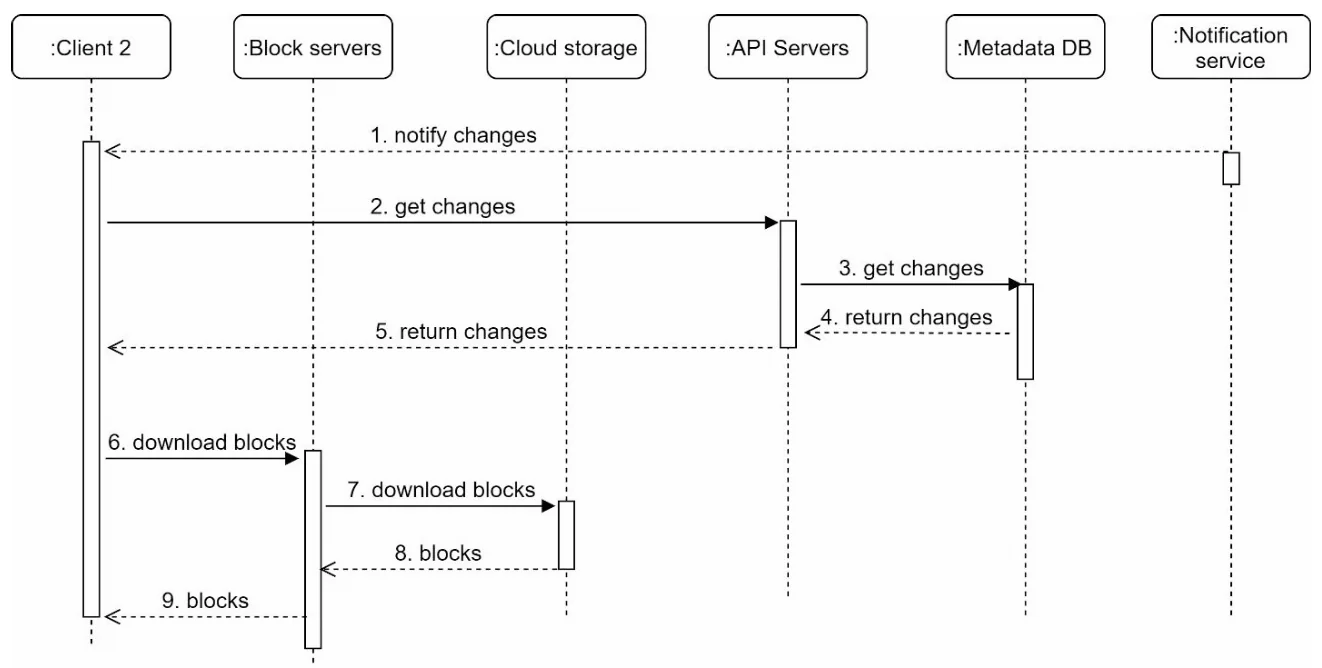

文件下载流程

当文件在其他地方被新增或编辑时，就会触发下载流程。客户端有两种方式得知这一点：

  • 如果另一个客户端修改文件时客户端 A 在线，通知服务会通知客户端 A。
  • 如果另一个客户端修改文件时客户端 A 离线，数据会被保存到缓存中。当离线客户端重新上线时，它会拉取最新的变更。

客户端一旦得知某个文件发生了变更，会先通过 API 服务器请求元数据，然后 下载各个块来构建该文件。

  1. 触发： 通知服务告知客户端文件有更新。
  2. 获取元数据： 客户端通过 API 获取更新后的元数据。
  3. 下载块： 客户端从块服务器下载更新后的块，并重建文件。
上传流程

通知服务

  1. 目的： 让客户端及时了解文件的变更。
  2. 机制： 采用长轮询（long polling）实现异步通知。
  3. 示例： 当文件被新增、编辑或删除时，通知会被推送给所有相关的客户端。

存储优化

  1. 去重（De-duplication）： 在账户级别使用基于哈希的比较来移除重复的块。
  2. 版本控制策略：
    • 限制保存的修订版本数量。
    • 对于频繁编辑的文件，优先保留最近的版本。
  3. 冷存储： 将很少访问的文件移到更便宜的存储方案中（例如 Amazon S3 Glacier）。

故障处理

  1. 负载均衡器故障： 备用负载均衡器接管工作。
  2. 块服务器故障： 待处理的任务被重新分配给其他服务器。
  3. 元数据数据库故障：
    • 将一个从节点提升为主节点。
    • 将流量重定向到其余的副本上。
  4. 云存储故障： 利用跨区域复制获取不可用的文件。
  5. 通知服务故障： 客户端重新连接到其他服务器。
