第 19 章 分布式消息队列

引言

本章我们将设计一个分布式消息队列（Distributed Message Queue）。

消息队列的好处：

• 解耦（Decoupling）：消除组件之间的紧耦合，让它们可以各自独立更新。
• 提升可扩展性：生产者和消费者可以根据流量各自独立扩缩容。
• 提高可用性：即使系统的某个部分宕机，其他部分仍能继续与队列交互。
• 更好的性能：生产者无需等待消费者确认就可以生产消息。

一些流行的消息队列实现：Kafka、RabbitMQ、RocketMQ、Apache Pulsar、ActiveMQ、ZeroMQ。

严格来说，Kafka 和 Pulsar 并不是消息队列，而是事件流平台（Event Streaming Platform）。 不过两者的功能正在逐渐趋同，消息队列与事件流平台之间的界限也越来越模糊。

在本章中，我们要构建的消息队列会支持一些更高级的功能，例如长时间的数据保留、消息的重复消费等。

第 1 步：理解问题并确定设计范围

消息队列应当支持一些基本功能：生产者生产消息，消费者消费消息。 不过，在性能、消息投递、数据保留等方面还有各种不同的考量。

下面是候选人与面试官之间可能的一组问答：

• 候选人：消息的格式和平均大小是怎样的？只有文本吗？
• 面试官：消息只有文本，通常只有几 KB。
• 候选人：消息可以被重复消费吗？
• 面试官：可以，消息可以被不同的消费者重复消费。这是一个额外的需求，传统消息队列并不支持。
• 候选人：消息的消费顺序是否与生产顺序一致？
• 面试官：是的，需要保证顺序。这是一个额外的需求，传统消息队列并不支持。
• 候选人：数据保留有什么要求？
• 面试官：消息需要保留两周。这是一个额外的需求。
• 候选人：我们需要支持多少生产者和消费者？
• 面试官：越多越好。
• 候选人：我们需要支持哪种数据投递语义？最多一次、至少一次还是恰好一次？
• 面试官：我们肯定要支持至少一次。理想情况下，三种都支持并且可以配置。
• 候选人：端到端延迟的目标吞吐量是多少？
• 面试官：对于日志聚合这类场景，它应该支持高吞吐量；对于更传统的场景，则支持低吞吐量。

功能性需求

• 生产者向消息队列发送消息
• 消费者从队列中消费消息
• 消息可以被消费一次，也可以被重复消费
• 历史数据可以被截断
• 消息大小在 KB 级别
• 需要保证消息的顺序
• 数据投递语义可配置：最多一次 / 至少一次 / 恰好一次。

非功能性需求

• 高吞吐量或低延迟：可根据使用场景配置
• 可扩展：系统应当是分布式的，并能应对消息量的突然激增
• 持久化与持久性：数据应持久化到磁盘，并在节点之间复制

传统消息队列通常不支持数据保留，也不提供顺序保证。这大大简化了设计，我们后面会讨论这一点。

第 2 步：提出高层设计并获得认可

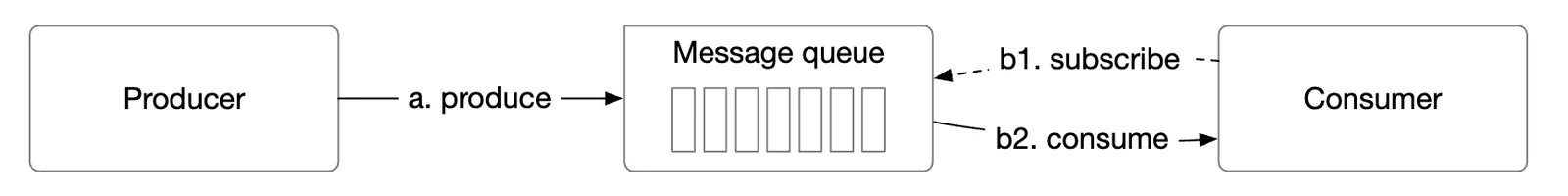

消息队列的关键组件：

• 生产者（Producer）向队列发送消息
• 消费者（Consumer）订阅队列并消费所订阅的消息
• 消息队列是位于中间的服务，它将生产者与消费者解耦，使二者可以独立扩展。
• 生产者和消费者都是客户端，而消息队列是服务端。

消息模型

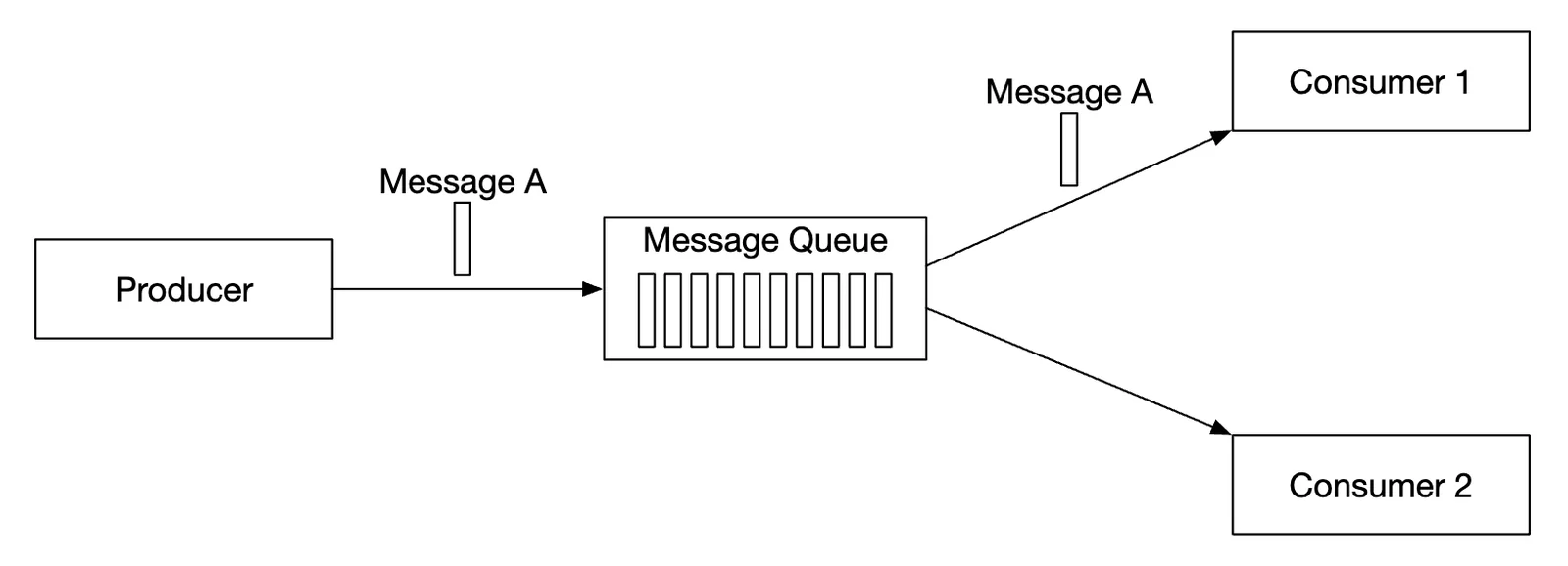

第一种消息模型是点对点（Point-to-Point）模型，常见于传统消息队列中：

• 消息被发送到队列中，并且只会被一个消费者消费。
• 可以有多个消费者，但一条消息只会被消费一次。
• 消息一旦被确认已消费，就会从队列中移除。
• 点对点模型中没有数据保留，但我们的设计中有。

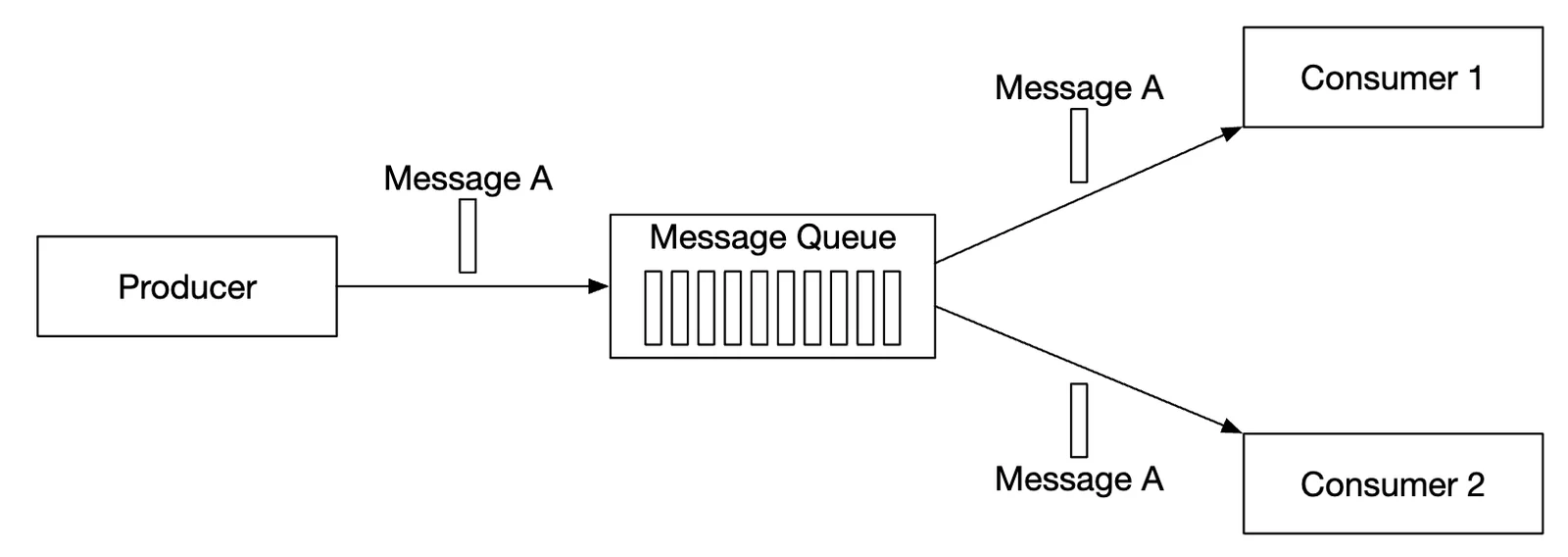

另一方面，发布-订阅（Publish-Subscribe）模型在事件流平台中更为常见：

• 在这种模型中，消息与某个主题（Topic）相关联。
• 消费者订阅某个主题，并接收发送到该主题的所有消息。

主题、分区和 broker

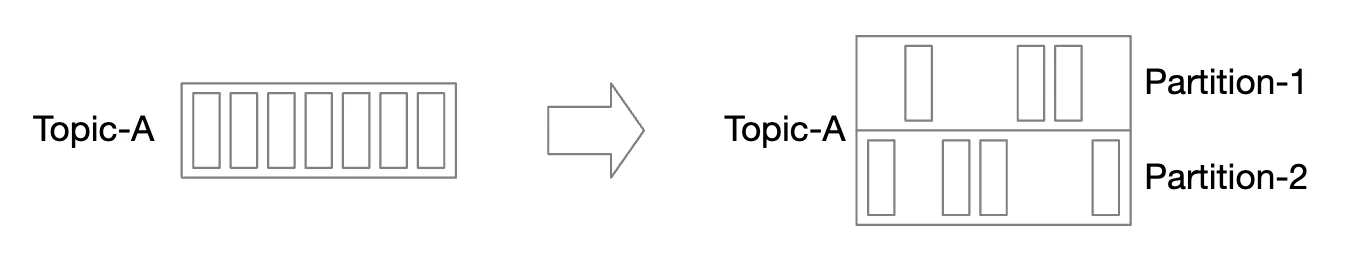

如果某个主题的数据量太大怎么办？一种扩展方式是将主题拆分为多个分区（Partition），也就是分片（Sharding）：

• 发送到某个主题的消息会均匀地分布到各个分区
• 承载分区的服务器称为 broker
• 每个主题都像一个队列一样，按 FIFO 方式处理消息。消息顺序在分区内得到保证。
• 消息在分区中的位置称为偏移量（Offset）。
• 生产的每条消息都会被发送到某个特定的分区。分区键（Partition Key）决定了消息应该落到哪个分区。
  • 例如，可以用 user_id 作为分区键，以保证同一用户的消息有序。
• 每个消费者订阅一个或多个分区。当同一批消息有多个消费者时，它们就组成了一个消费者组（Consumer Group）。

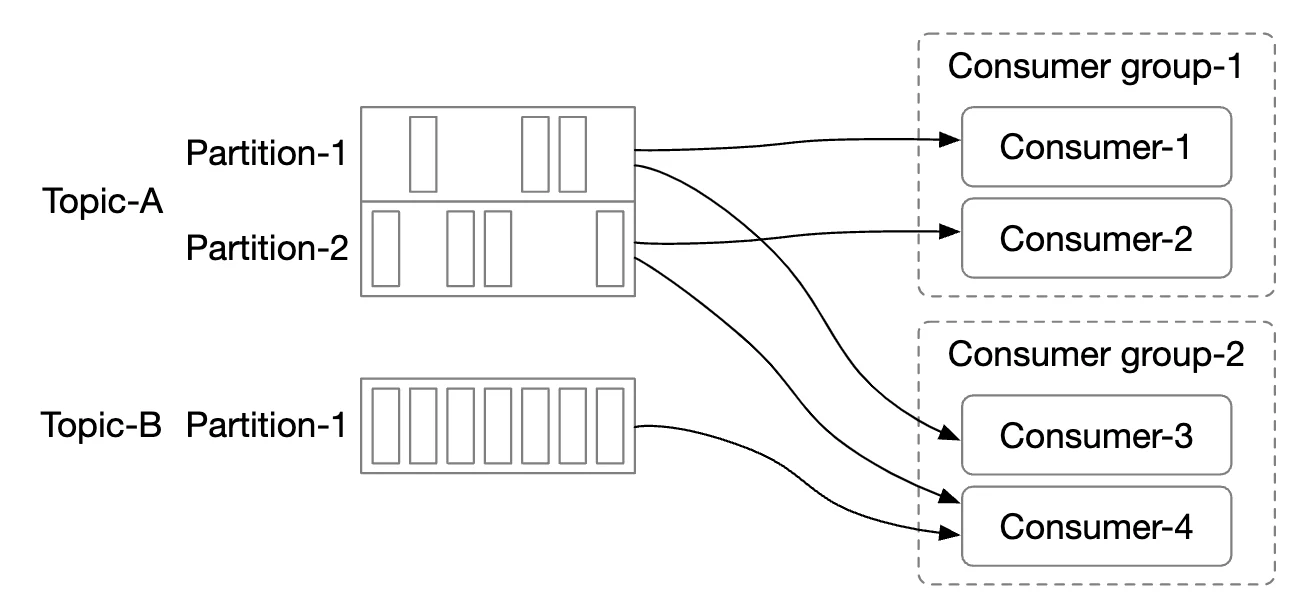

消费者组

消费者组是一组协同工作、共同消费某个主题中消息的消费者：

• 消息是按消费者组（而不是按消费者）进行复制的。
• 每个消费者组维护自己的偏移量。
• 消费者组并行读取消息可以提高吞吐量，但会破坏顺序保证。
• 这一点可以通过只允许组内的一个消费者订阅某个分区来缓解。
• 这意味着组内的消费者数量不能多于分区数量。

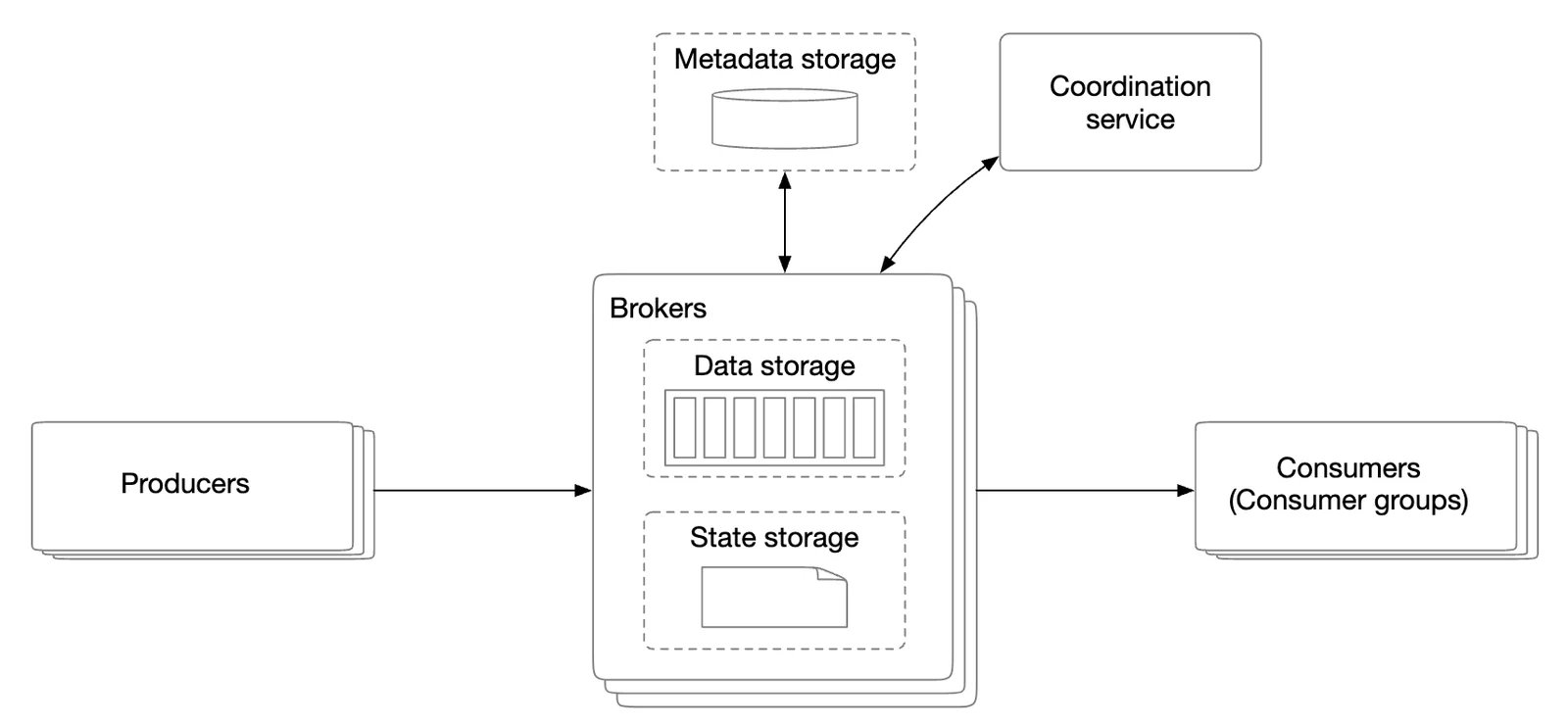

高层架构

• 客户端：生产者和消费者。生产者将消息推送到指定的主题。消费者组订阅某个主题的消息。
• broker：承载多个分区。一个分区保存某个主题的一部分消息。
• 数据存储：在分区中存储消息。
• 状态存储：保存消费者的状态。
• 元数据存储：存储配置和主题属性
• 协调服务：负责服务发现（哪些 broker 是存活的）和领导者选举（哪个 broker 是 leader，负责分配分区）。

第 3 步：设计深入

为了实现高吞吐量并满足较长数据保留的要求，我们做出了几个重要的设计选择：

• 我们选择了一种磁盘上的数据结构，充分利用现代 HDD 的特性以及现代操作系统的磁盘缓存策略。
• 消息数据结构是不可变的，以避免额外的复制，而在高数据量、高流量的系统中，我们正希望避免这种复制。
• 我们围绕批处理来设计写入，因为小 I/O 是高吞吐量的大敌。

数据存储

为了给消息找到最合适的数据存储，我们必须先分析消息的特性：

• 写多，读也多
• 没有更新 / 删除操作。在传统消息队列中存在「删除」操作，因为消息不会被保留。
• 以顺序读写为主的访问模式。

我们有哪些选择：

• 数据库：并不理想，因为典型的数据库无法很好地同时支持写密集和读密集的系统。

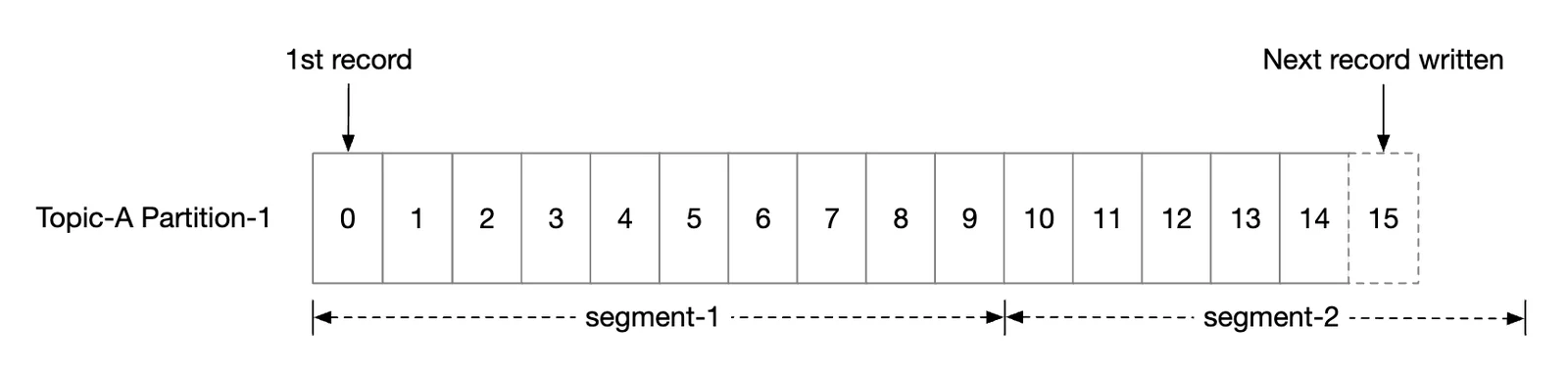

• 预写日志（Write-Ahead Log，WAL）：一个只支持追加写入的纯文本文件，对 HDD 非常友好。
  • 我们将分区拆分为多个段（Segment），以避免维护一个非常大的文件。
  • 旧的段是只读的。只有最新的段接受写入。

在传统 HDD 上使用 WAL 文件的效率极高。

有一种误解认为 HDD 的访问速度很慢，但这在很大程度上取决于访问模式。 当访问模式是顺序访问时（正如我们的场景），HDD 可以达到每秒数 MB 的读写速度，足以满足我们的需求。 我们还借助了操作系统会积极地将磁盘数据缓存在内存中这一特点。

消息数据结构

消息的模式（Schema）在生产者、队列和消费者之间保持一致非常重要，这样可以避免额外的复制，让处理效率高得多。

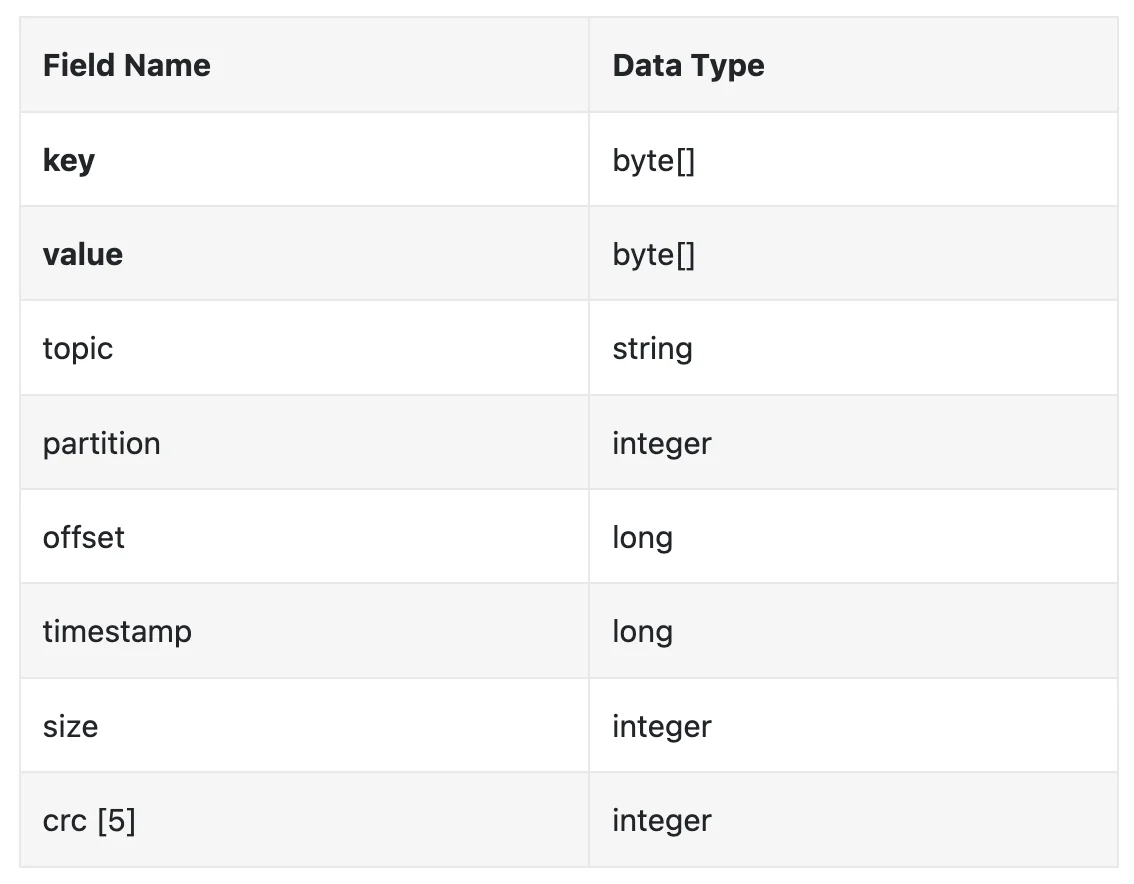

消息结构示例：

消息的键（key）决定了消息属于哪个分区。一种映射方式的示例是 hash(key) % numPartitions。 为了获得更大的灵活性，生产者可以覆盖默认的键，从而控制消息被分发到哪些分区。

消息的值（value）是消息的负载（Payload），可以是纯文本，也可以是压缩过的二进制块。

注意：与传统的 KV 存储不同，消息的键不需要唯一。键可以重复，甚至可以缺失。

消息的其他字段：

• Topic：消息所属的主题
• Partition：消息所属分区的 ID
• Offset：消息在分区中的位置。可以通过 topic、partition、offset 定位一条消息。
• Timestamp：消息被存储的时间
• Size：消息的大小
• CRC：用于确保消息完整性的校验和

还可以通过添加额外的字段来支持过滤等其他功能。

批处理

批处理（Batching）对我们系统的性能至关重要。我们在生产者、消费者和消息队列中都会应用它。

它之所以至关重要，是因为：

• 它允许操作系统将消息分组，从而分摊昂贵的网络往返开销
• 消息被成组地顺序写入 WAL，这会带来大量的顺序写入和磁盘缓存。

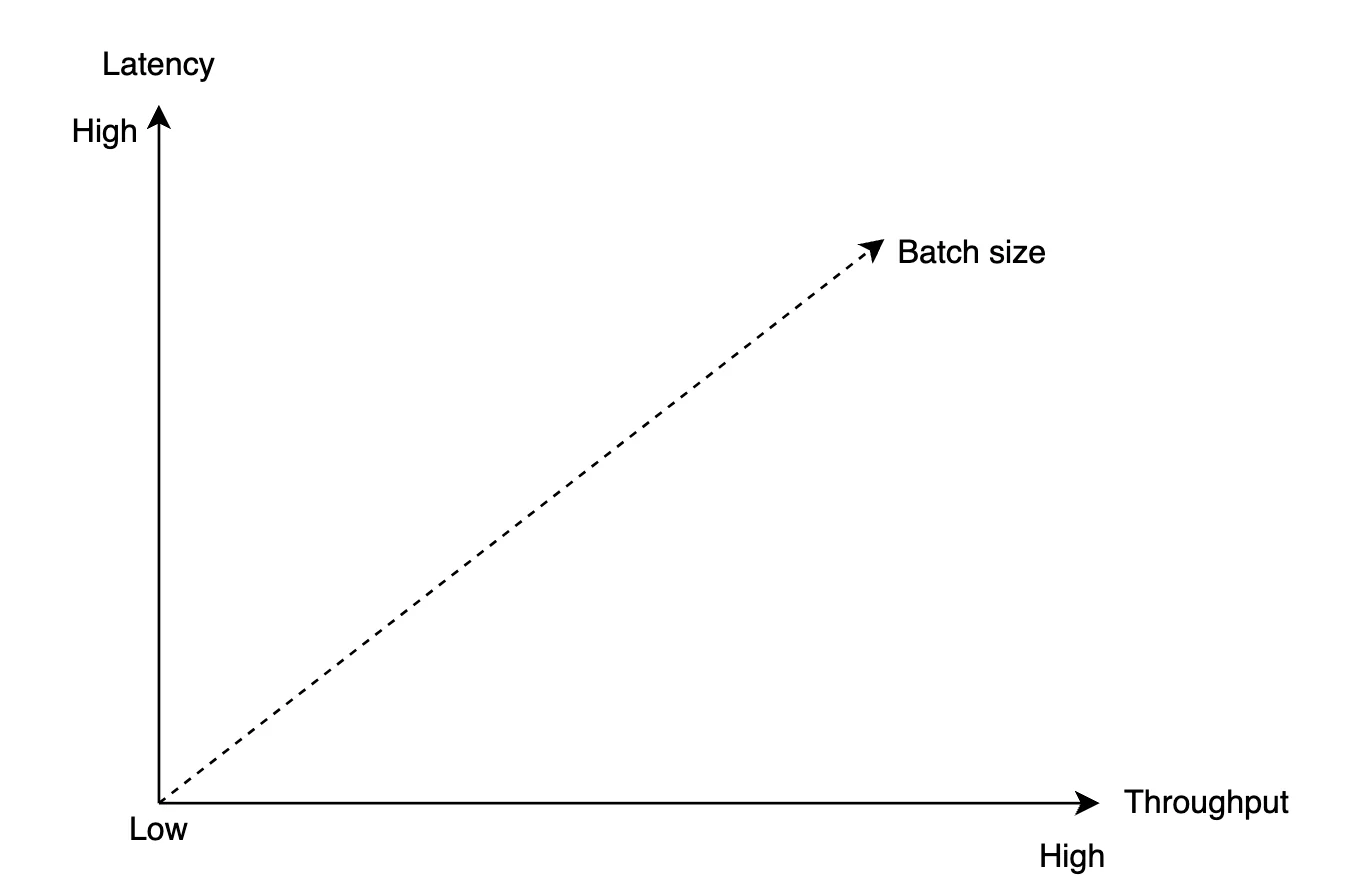

延迟和吞吐量之间存在权衡（Trade-off）：

• 批量大，吞吐量高，但延迟也更高。
• 批量小，吞吐量低，但延迟也更低。

如果系统被部署为传统消息队列、需要支持更低的延迟，可以将系统调优为使用较小的批量。

如果针对吞吐量进行调优，我们可能需要为每个主题设置更多的分区，以弥补较慢的顺序磁盘写入吞吐量。

生产者流程

如果生产者想向某个分区发送消息，它应该连接哪个 broker？

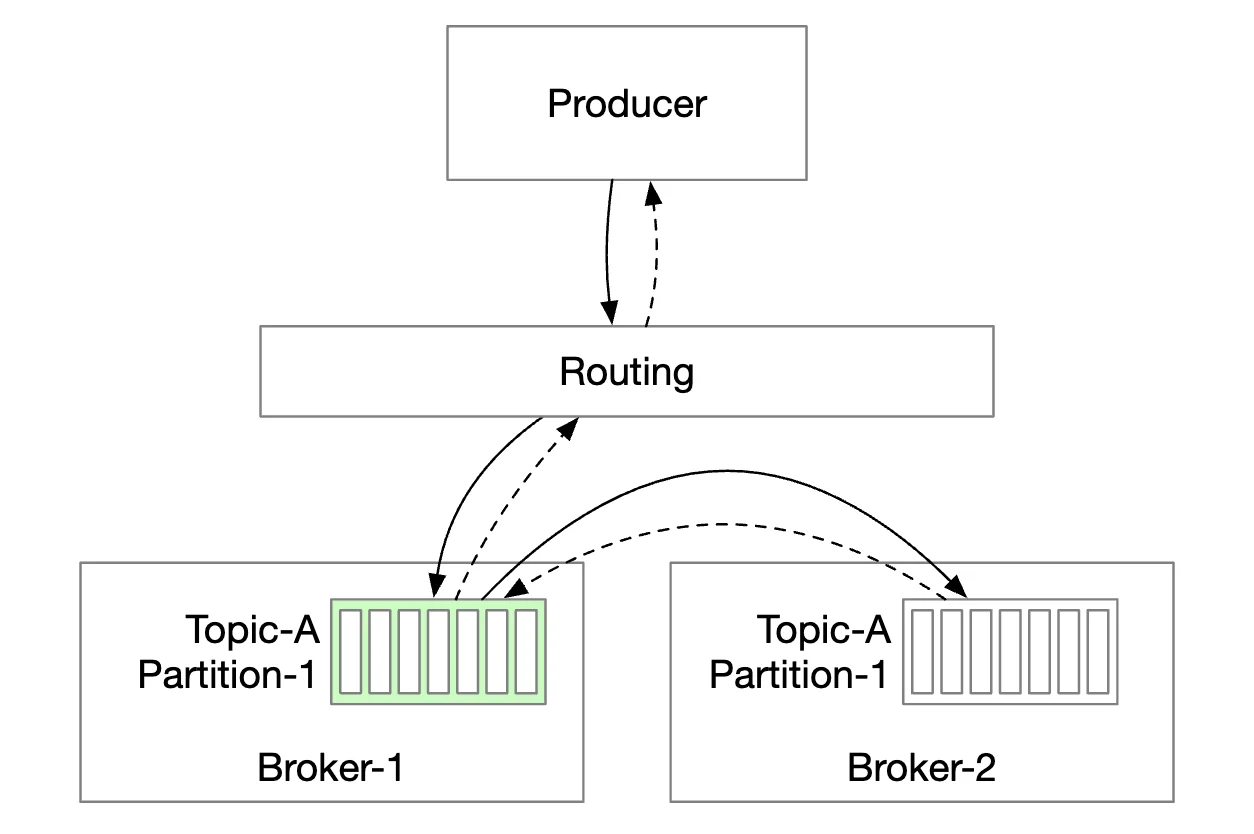

一种选择是引入一个路由层，由它将消息路由到正确的 broker。如果启用了复制，正确的 broker 就是 leader 副本（Replica）：

• 路由层从元数据存储中读取复制方案，并将其缓存在本地。
• 生产者将消息发送到路由层。
• 消息被转发给 broker 1，它是该分区的 leader
• follower 副本从 leader 拉取新消息。一旦收到足够多的确认，leader 就提交数据并响应生产者。

设置副本的原因是为了实现容错。

这种方式可行，但有一些缺点：

• 额外的组件带来了额外的网络跳数
• 这种设计无法对消息进行批处理

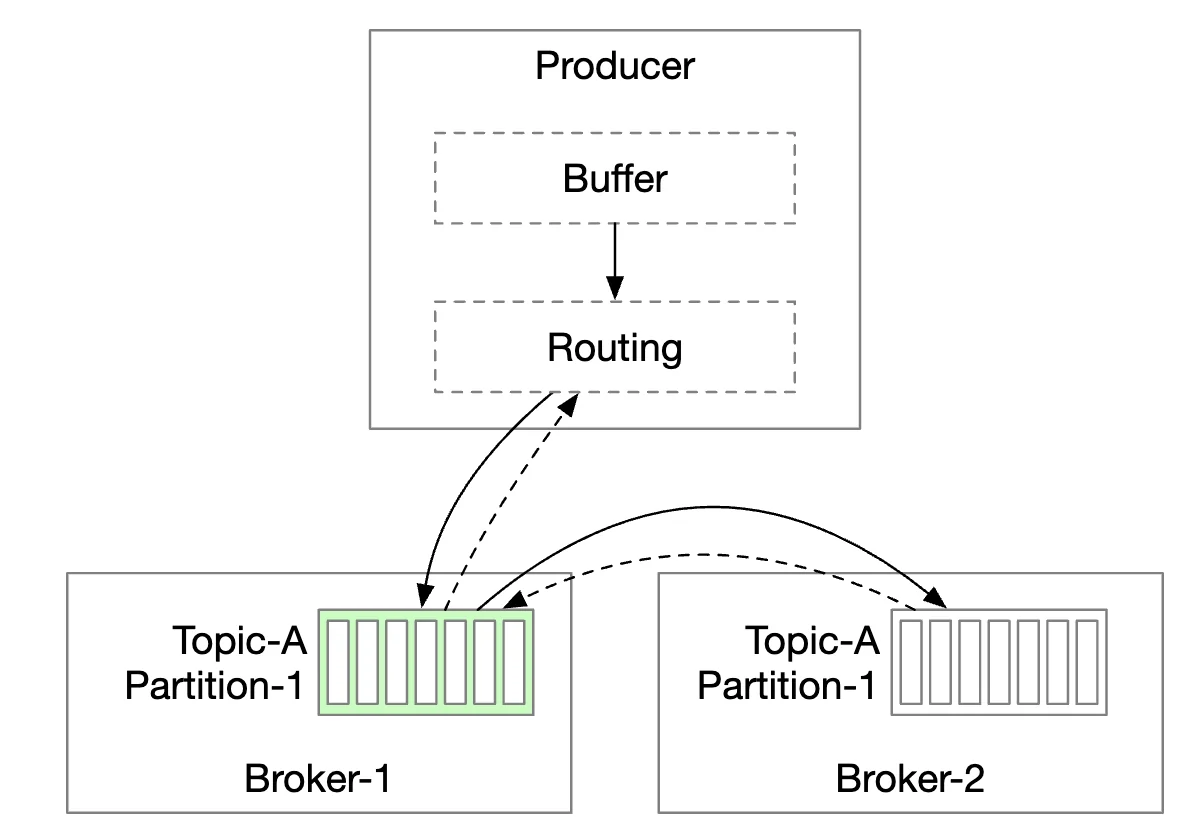

为了缓解这些问题，我们可以把路由层嵌入到生产者中：

• 更少的网络跳数带来更低的延迟
• 生产者可以控制消息被路由到哪个分区
• 缓冲区让我们可以在内存中对消息进行批处理，并在单个请求中发送更大的批次，从而提高吞吐量。

批量大小的选择是吞吐量与延迟之间的经典权衡。

• 批量越大，批次提交前的等待时间越长。
• 批量越小，请求发出得越早、延迟越低，但吞吐量也越低。

消费者流程

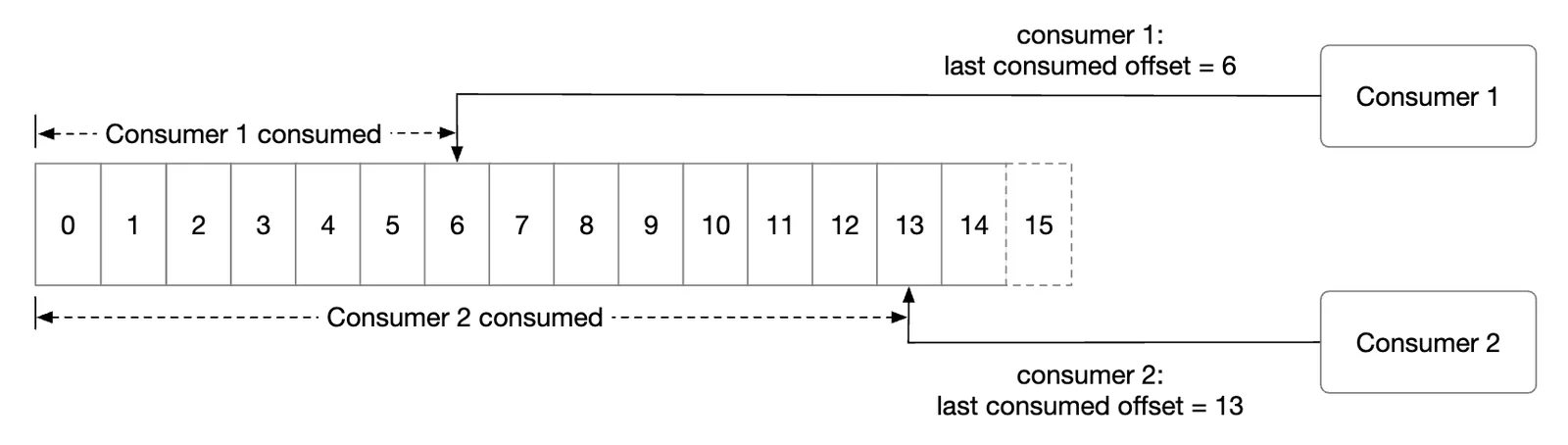

消费者指定它在某个分区中的偏移量，然后从该偏移量开始接收一批消息：

设计消费者时一个重要的考虑是：采用推模型还是拉模型：

• 推模型（Push）：延迟更低，因为 broker 一收到消息就会将其推送给消费者。
  • 但是，如果消费速率跟不上生产速率，消费者可能会被压垮。
  • 由于是 broker 控制消费速率，因此很难应对处理能力各不相同的消费者。
• 拉模型（Pull）：由消费者控制消费速率。
  • 如果消费速率较慢，消费者不会被压垮，我们可以对其扩容以追上进度。
  • 拉模型更适合批处理，因为在推模型下，broker 无法知道一个消费者能处理多少消息。
  • 而在拉模型下，消费者可以积极地拉取大批量消息。
  • 缺点是延迟更高，并且在没有新消息时会产生额外的网络调用。后一个问题可以用长轮询（Long Polling）来缓解。

因此，大多数消息队列（包括我们）都选择拉模型。

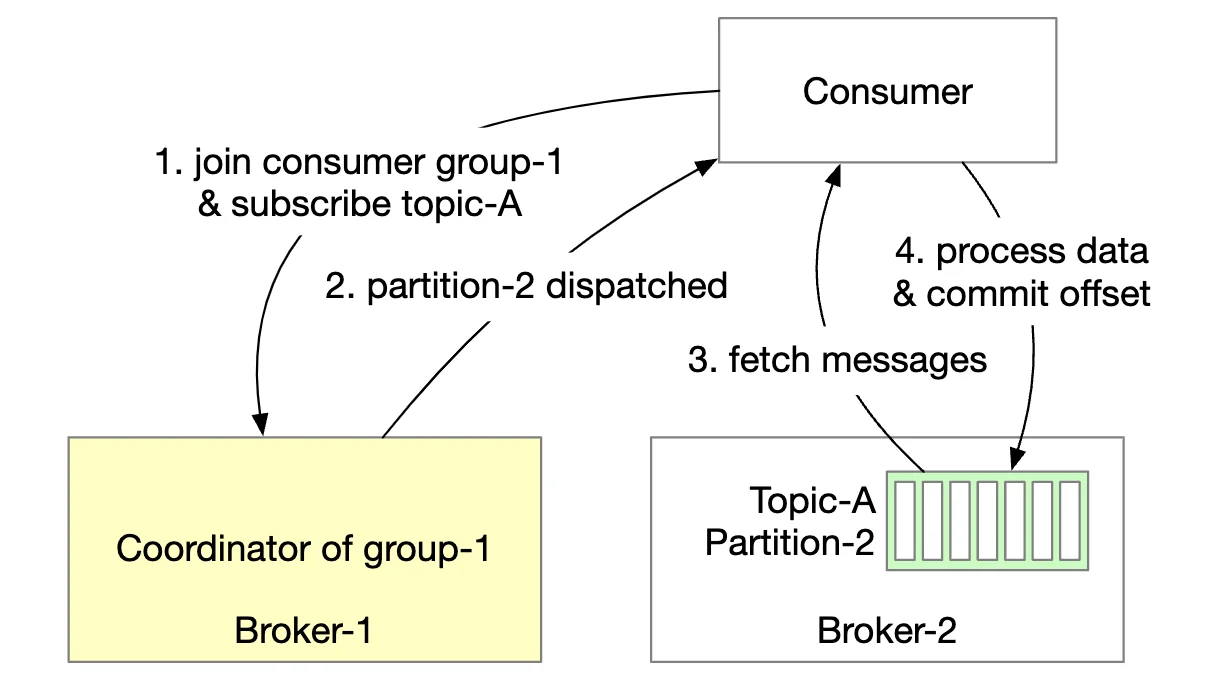

• 一个新的消费者订阅主题 A 并加入组 1。
• 通过对组名进行哈希来找到对应的 broker 节点。这样，同一组内的所有消费者都会连接到同一个 broker。
• 注意，这个消费者组协调者与协调服务（ZooKeeper）是不同的。
• 协调者确认该消费者已加入组，并将分区 2 分配给它。
• 分区分配有多种策略：轮询（round-robin）、范围（range）等。
• 消费者从上次的偏移量开始拉取最新消息。状态存储保存着消费者的偏移量。
• 消费者处理消息，并向 broker 提交偏移量。这两个操作的先后顺序会影响消息投递语义。

消费者再均衡

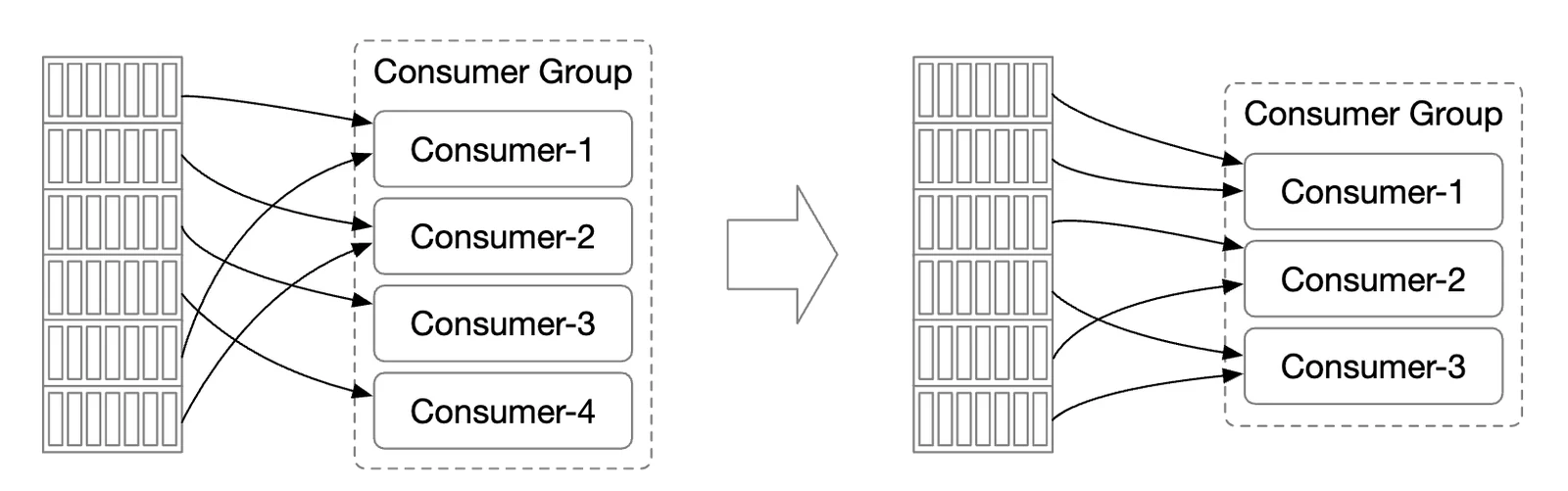

消费者再均衡（Consumer Rebalancing）负责决定由哪个消费者负责哪个分区。

当有消费者加入 / 离开，或者有分区被添加 / 移除时，就会发生这一过程。

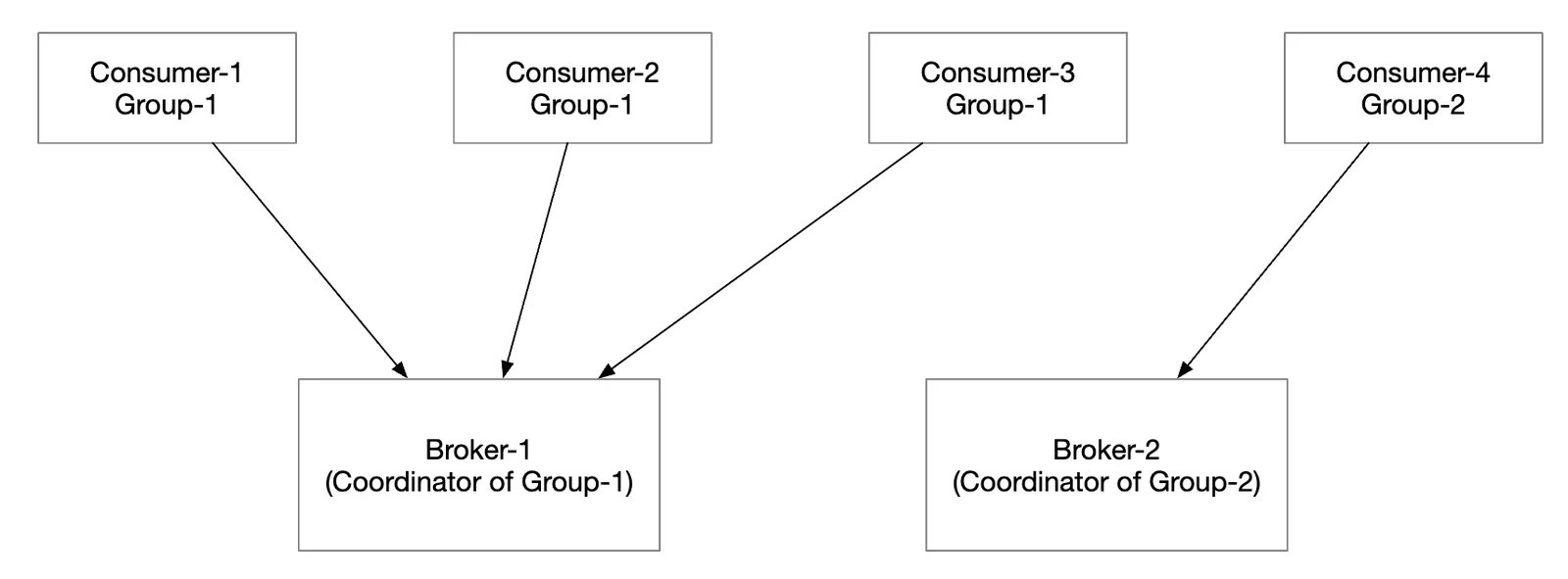

作为协调者的 broker 在编排再均衡流程中起着重要作用。

• 同一组内的所有消费者都连接到同一个协调者。协调者通过对组名进行哈希来确定。
• 当消费者列表发生变化时，协调者会为该组选出一个新的 leader。
• 组 leader 计算新的分区分派方案，并将其报告给协调者，再由协调者广播给其他消费者。

当协调者不再收到组内消费者的心跳时，就会触发再均衡：

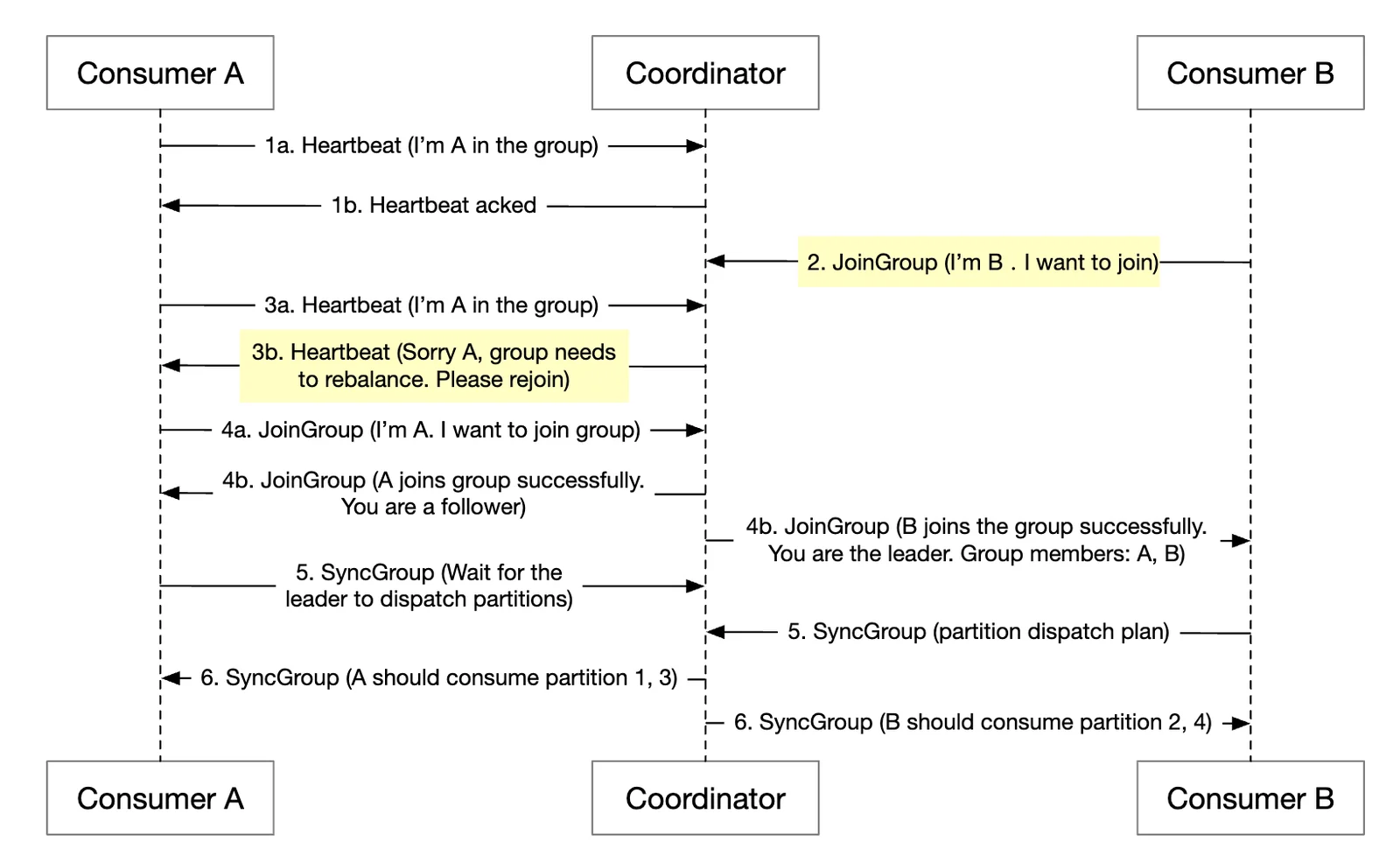

我们来看看当一个消费者加入组时会发生什么：

• 最初，组内只有消费者 A，它消费所有分区。
• 消费者 B 发送加入该组的请求。
• 协调者以被动方式（作为心跳的响应）通知所有组成员是时候进行再均衡了。
• 所有消费者重新加入组后，协调者选出一个 leader，并将选举结果通知其余成员。
• leader 生成分区分派方案并发送给协调者，其他成员等待分派方案。
• 消费者开始从新分配的分区消费。

下面是一个消费者离开组时发生的情况：

• 消费者 A 和 B 在同一个组中
• 消费者 B 请求离开该组
• 当协调者收到 A 的心跳时，会告知它是时候进行再均衡了。
• 其余步骤与前面相同。

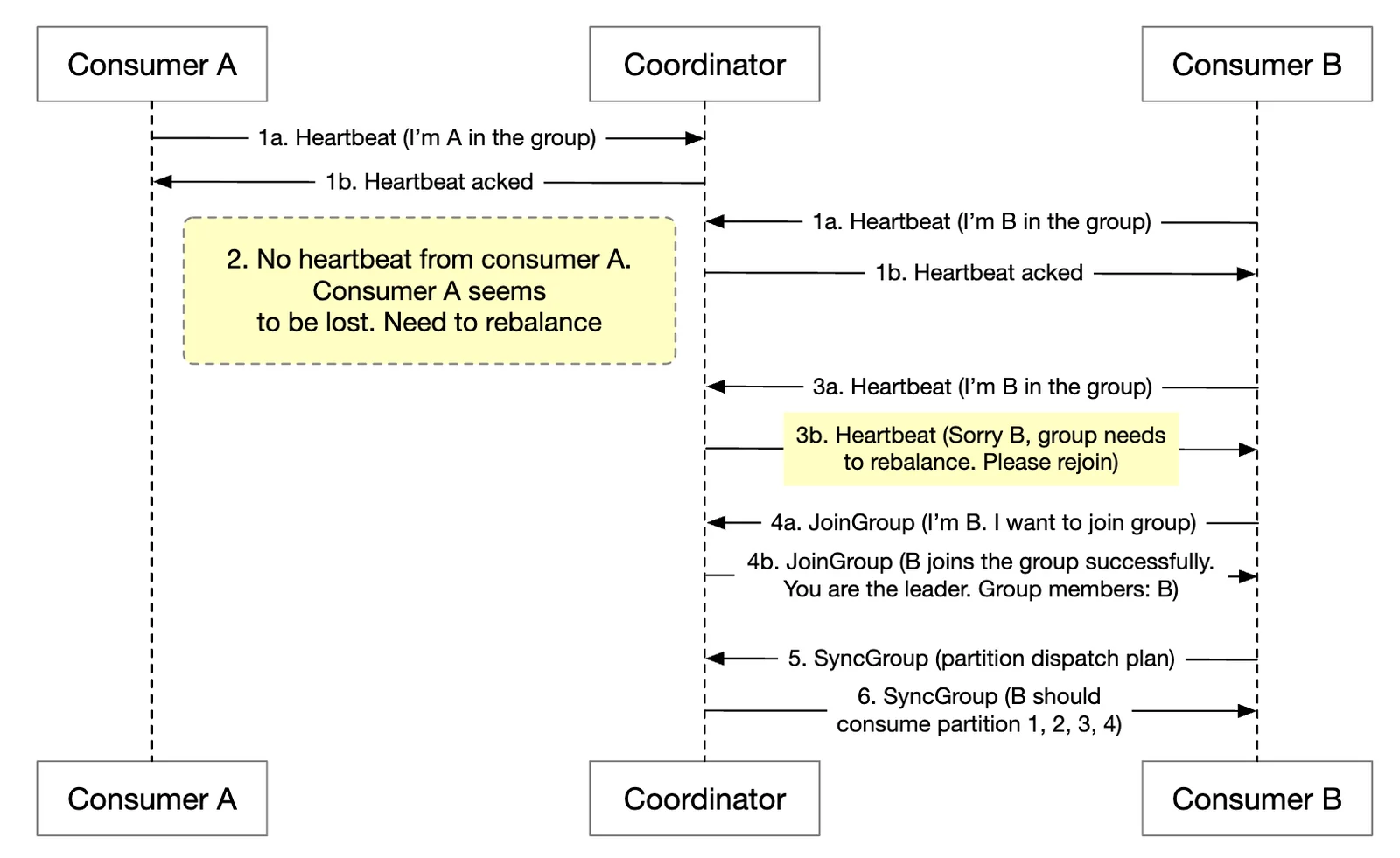

当某个消费者长时间没有发送心跳时，过程也类似：

状态存储

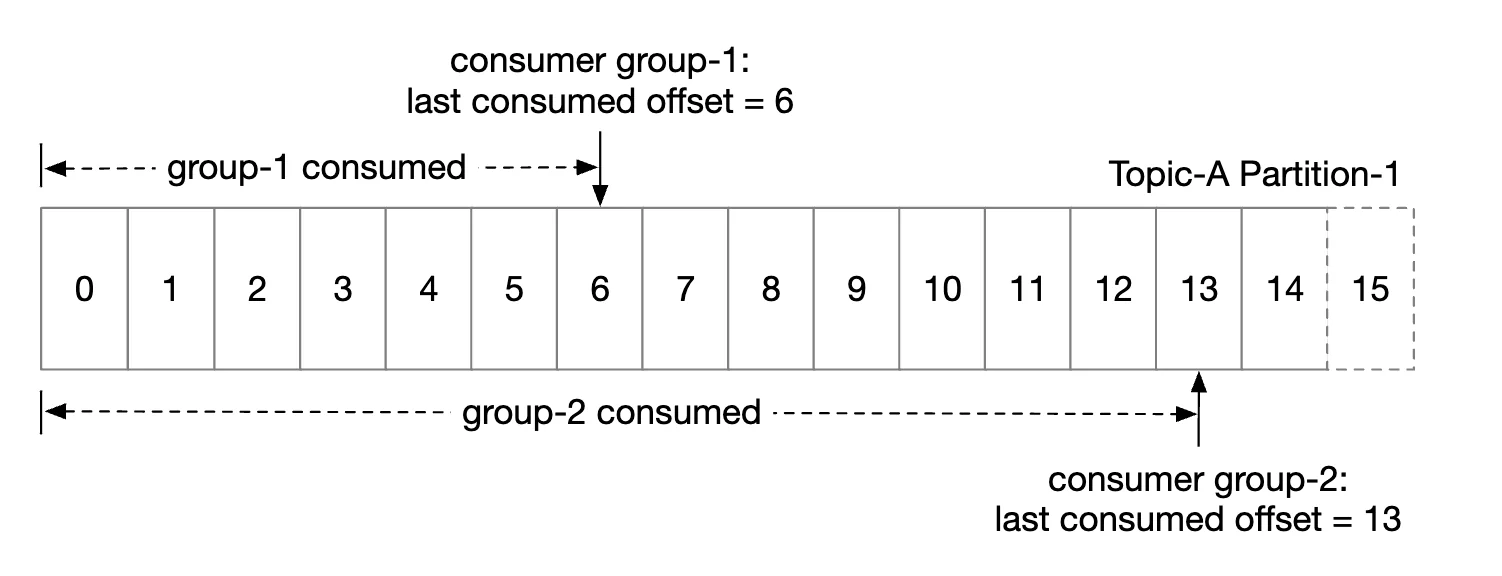

状态存储保存分区与消费者之间的映射关系，以及每个分区最后被消费的偏移量。

组 1 的偏移量为 6，意味着之前的所有消息都已被消费。如果某个消费者崩溃，新的消费者将从该消息开始继续消费。

消费者状态的数据访问模式：

• 读写操作频繁，但数据量小
• 数据更新频繁，但很少删除
• 随机读写
• 数据一致性很重要

基于这些需求，像 Zookeeper 这样的快速 KV 存储是理想的选择。

元数据存储

元数据存储保存配置和主题属性：分区数量、保留期限、副本分布。

元数据不常变化且数据量小，但对一致性有很高的要求。 Zookeeper 是这一存储的不错选择。

ZooKeeper

Zookeeper 对构建分布式消息队列至关重要。

它是一个层次化的键值存储，通常用于分布式配置、同步服务和命名注册（即服务发现）。

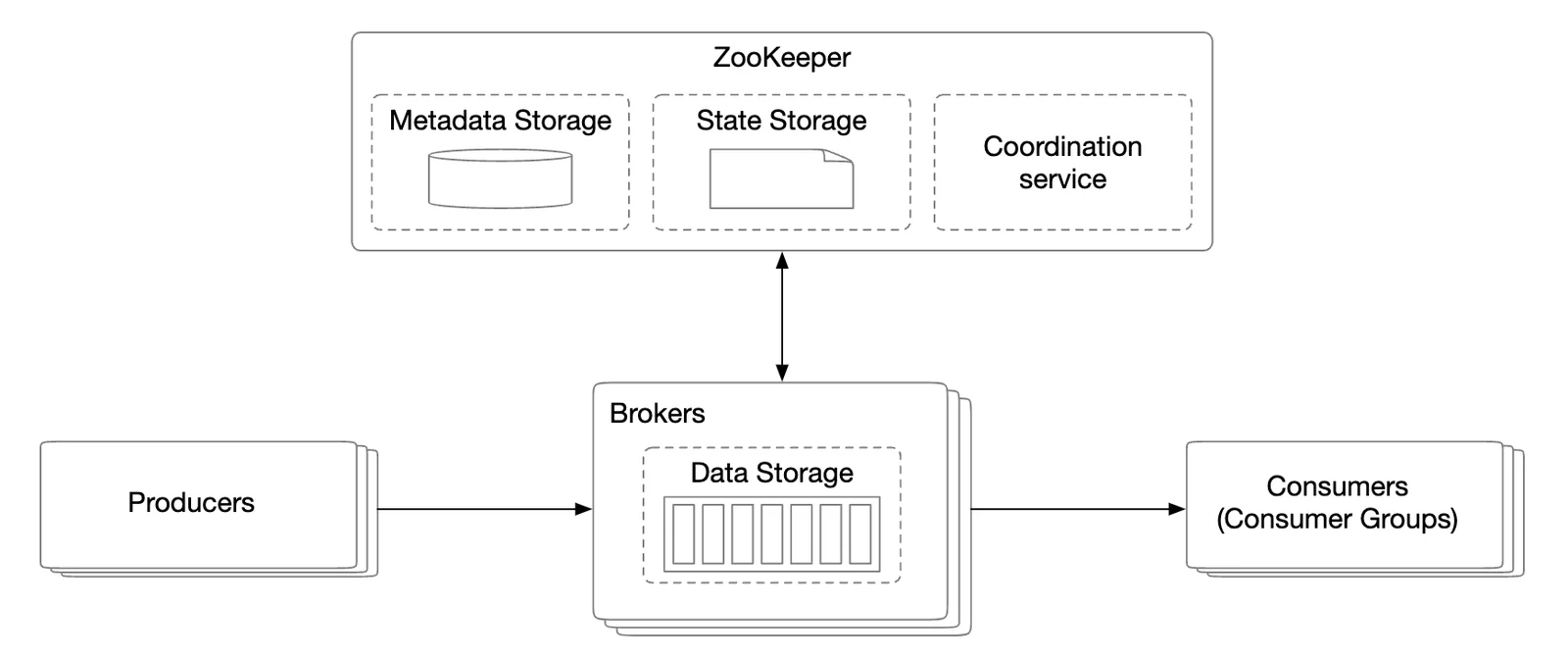

有了这一改变，broker 只需维护消息数据。元数据和状态存储都放在 Zookeeper 中。

Zookeeper 还能帮助完成 broker 副本的领导者选举。

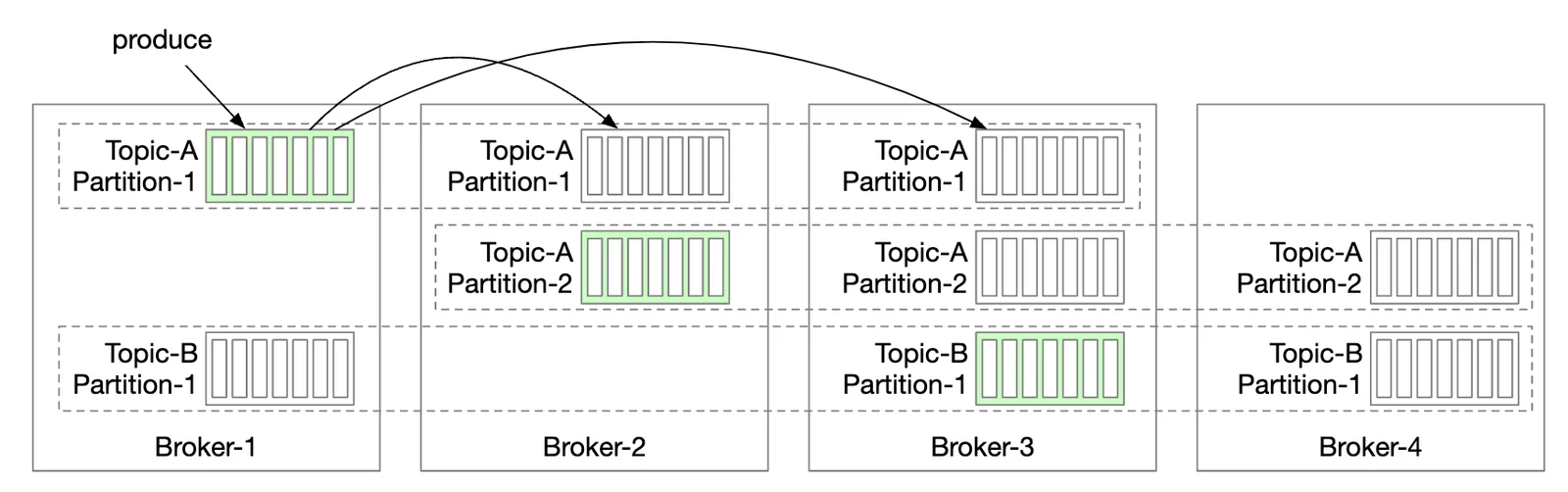

复制

在分布式系统中，硬件问题不可避免。我们可以通过复制（Replication）来应对，以实现高可用。

• 每个分区都会被复制到多个 broker 上，但只有一个 leader 副本。
• 生产者将消息发送给 leader 副本
• follower 从 leader 拉取要复制的消息
• 一旦有足够多的副本完成同步，leader 就向生产者返回确认
• 每个分区的副本分布称为副本分布方案。
• 给定分区的 leader 创建副本分布方案，并将其保存在 Zookeeper 中

同步副本

我们需要解决的一个问题是：对于给定分区，如何保持 leader 与 follower 之间的消息同步。

同步副本（In-Sync Replicas，ISR）是指某个分区中与 leader 保持同步的副本。

replica.lag.max.messages 定义了一个副本最多可以落后 leader 多少条消息，仍被视为处于同步状态。

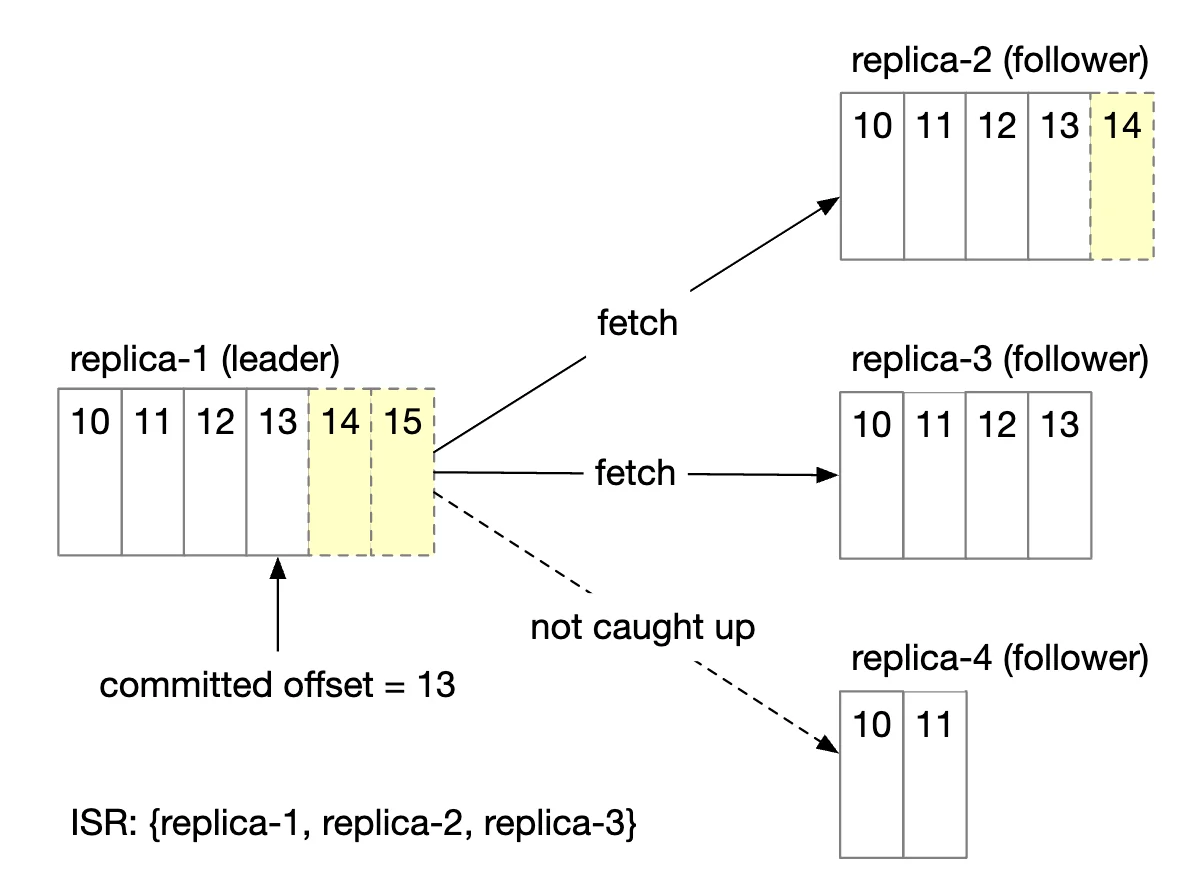

• 已提交的偏移量是 13
• 有两条新消息写入了 leader，但尚未提交。
• 一旦 ISR 中的所有副本都同步了某条消息，该消息就被提交
• 副本 2 和 3 已完全追上 leader，因此它们在 ISR 中
• 副本 4 落后了，因此暂时被移出 ISR

ISR 体现了性能与持久性之间的权衡。

• 为了让生产者不丢失消息，所有副本都应在发送确认之前完成同步
• 但一个慢副本会导致整个分区变得不可用

确认（Acknowledgment）的处理方式是可配置的。

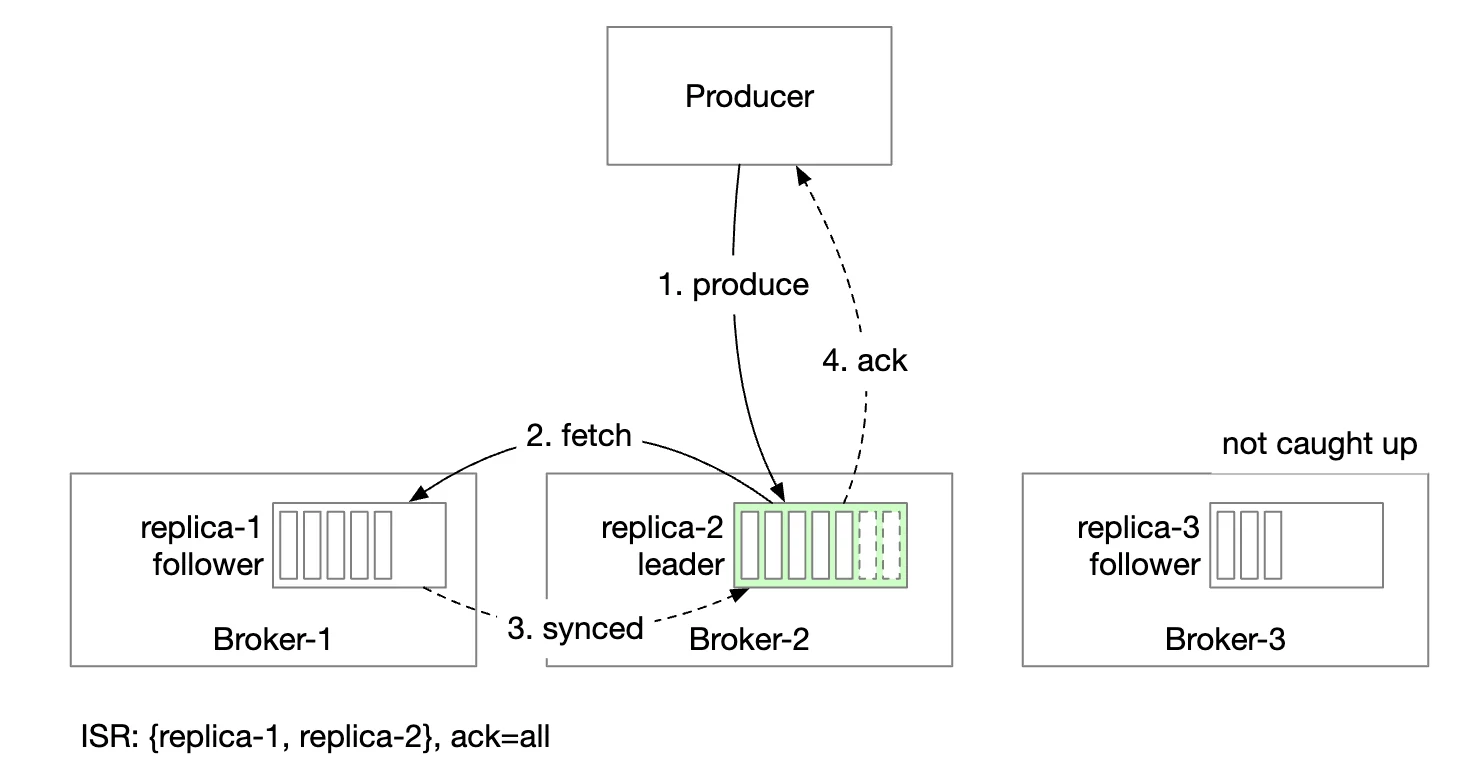

ACK=all 表示 ISR 中的所有副本都必须同步该消息。消息发送较慢，但消息的持久性最高。

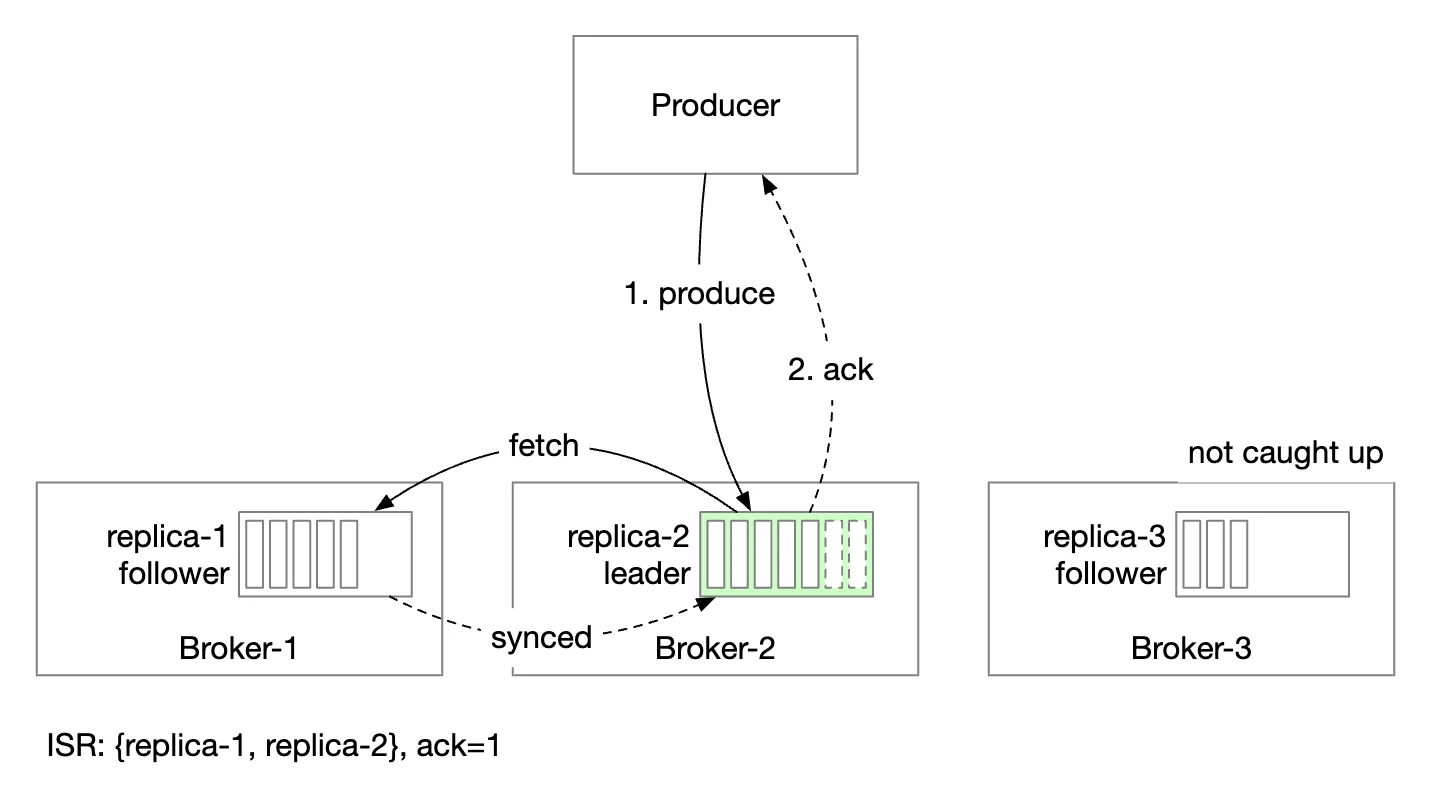

ACK=1 表示一旦 leader 收到消息，生产者就会收到确认。消息发送较快，但消息的持久性较低。

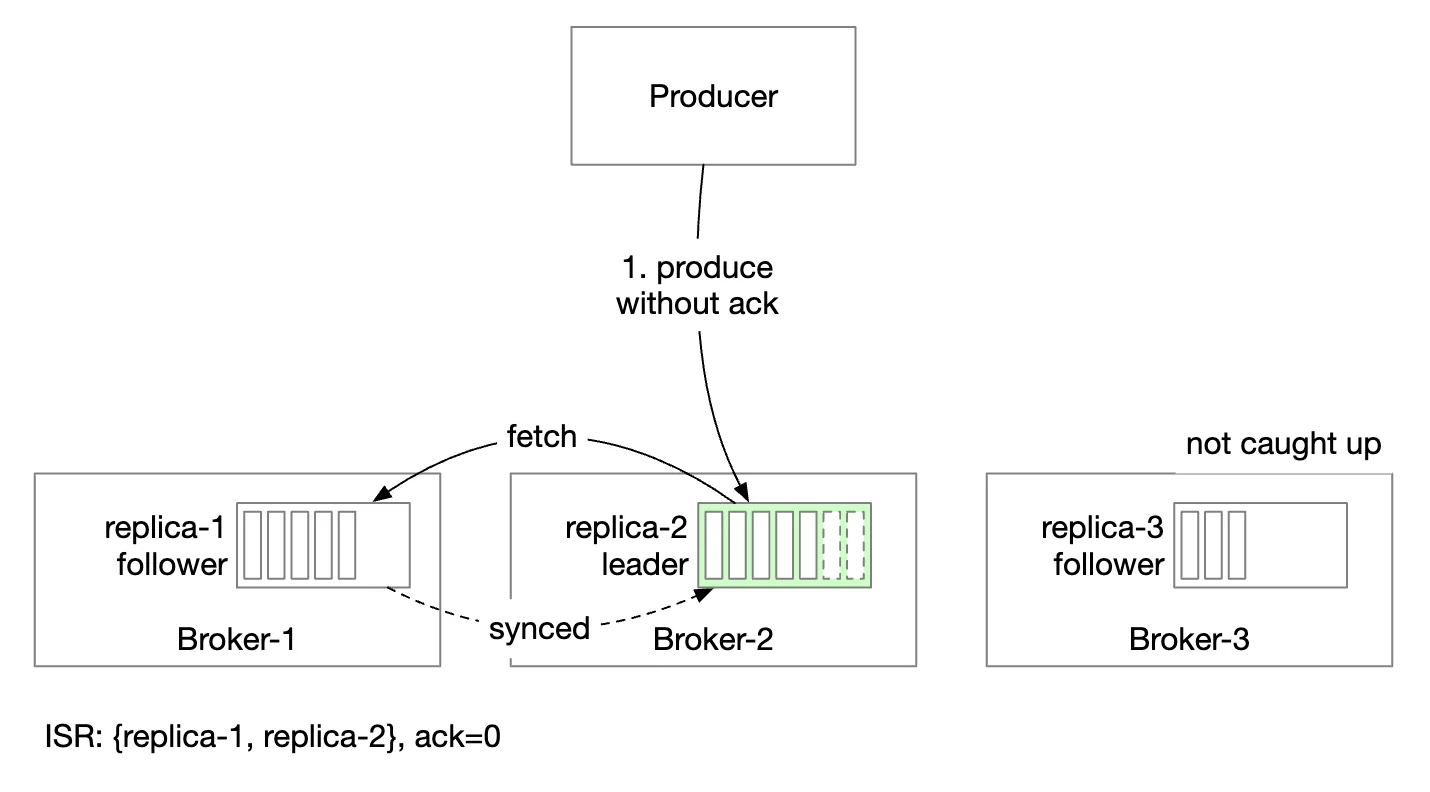

ACK=0 表示生产者发送消息时不等待 leader 的任何确认。消息发送最快，消息的持久性最低。

在消费者一侧，我们可以让所有消费者都连接到分区的 leader，并从 leader 读取消息：

• 这是最简单的设计，运维也最容易
• 一个分区中的消息只会发送给组内的一个消费者，这限制了连接到 leader 副本的连接数
• 只要主题不是特别热门，连接到 leader 副本的连接数通常不会很高
• 对于热门主题，我们可以通过增加分区数和消费者数来扩展
• 在某些场景下，让消费者从 ISR 读取消息可能是合理的，例如消费者位于另一个数据中心时

ISR 列表由 leader 维护，它会跟踪自身与每个副本之间的延迟。

可扩展性

我们来评估一下如何扩展系统的各个部分。

生产者

生产者比消费者简单得多。只需增加 / 移除生产者实例，就能轻松实现其可扩展性。

消费者

消费者组之间彼此隔离，可以随意添加 / 移除消费者组。

再均衡有助于优雅地处理组内消费者被添加 / 移除的情况。

消费者组和再均衡帮助我们实现了可扩展性和容错性。

Broker

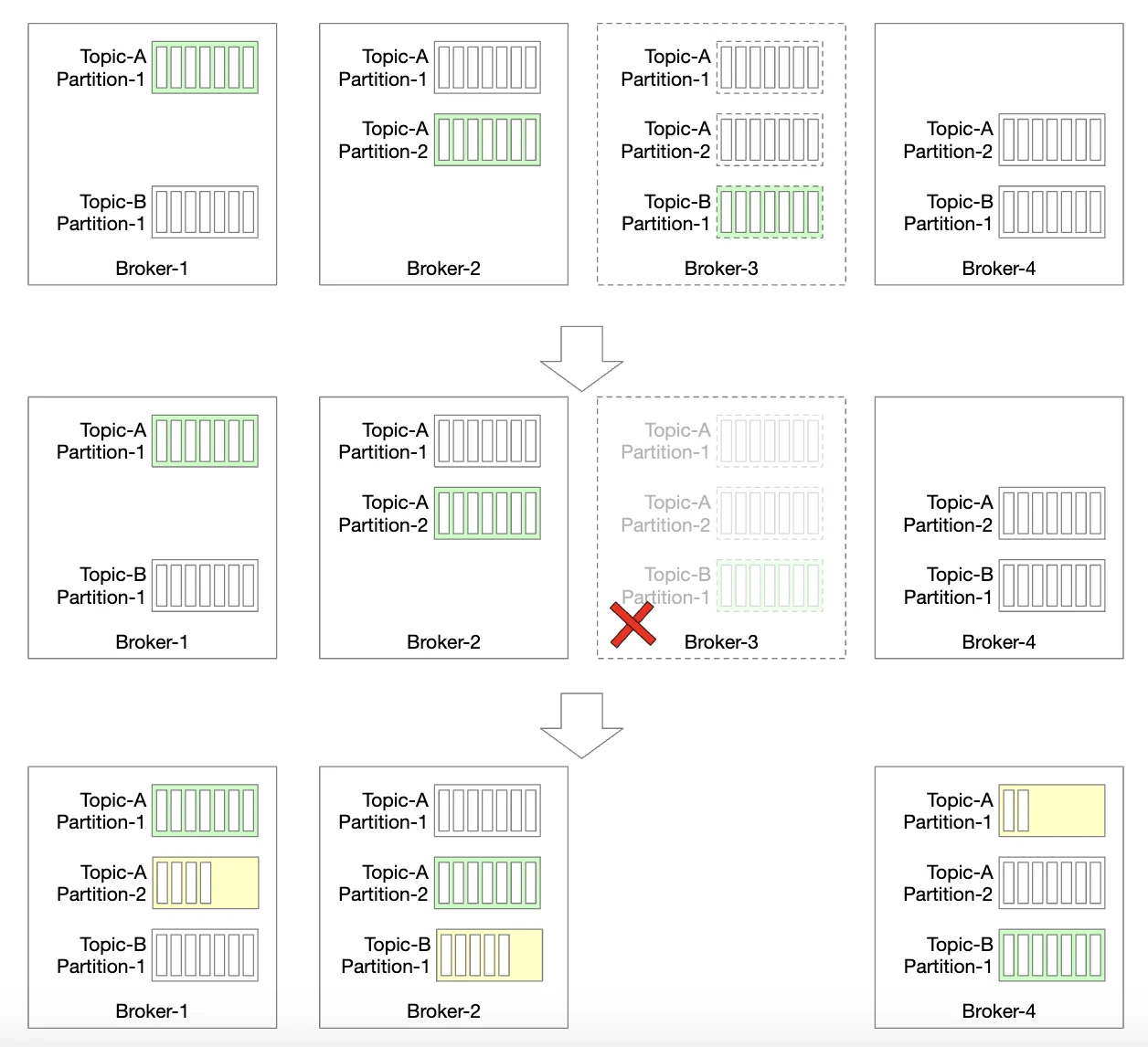

broker 如何处理故障？

• 一旦某个 broker 发生故障，仍有足够的副本来避免分区数据丢失
• 选出新的 leader，broker 协调者将原来位于故障 broker 上的分区重新分配给现有副本
• 现有副本接手新的分区，并作为 follower 工作，直到追上 leader 并成为 ISR

让 broker 具备容错能力的其他考虑：

• ISR 的最小数量需要在延迟与安全性之间取得平衡。你可以根据需要对其进行微调。
• 如果一个分区的所有副本都在同一个节点上，那就是资源浪费。副本应当分布在不同的 broker 上。
• 如果一个分区的所有副本都崩溃了，数据就永久丢失了。将副本分散到多个数据中心会有所帮助，但会显著增加延迟。一种变通方案是使用数据镜像（Data Mirroring）。

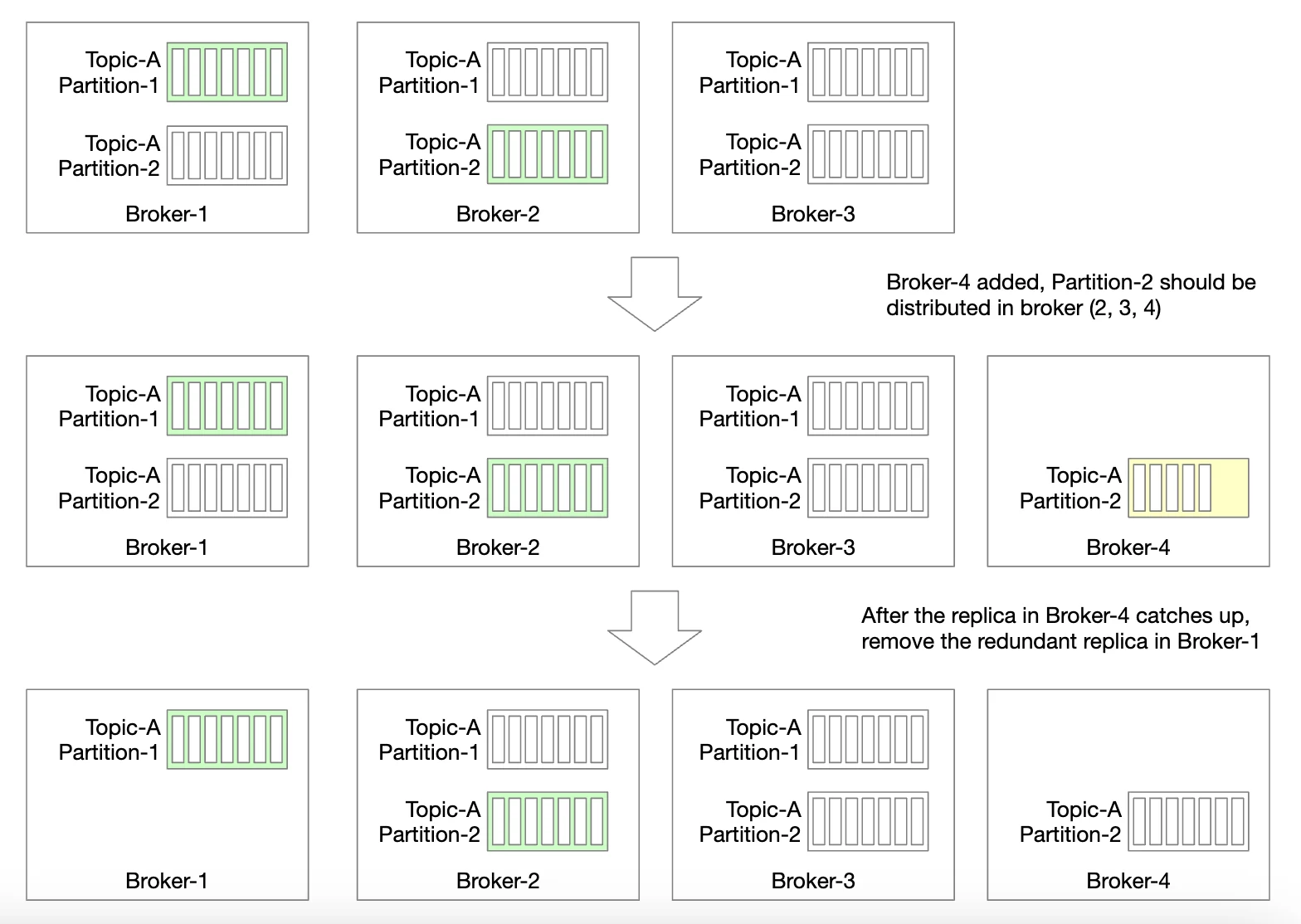

当添加新的 broker 时，我们如何处理副本的重新分配？

• 我们可以暂时允许副本数量多于配置值，直到新 broker 追上进度
• 一旦追上，就可以移除不再需要的分区副本

分区

每当添加一个新分区时，生产者都会收到通知，并触发消费者再均衡。

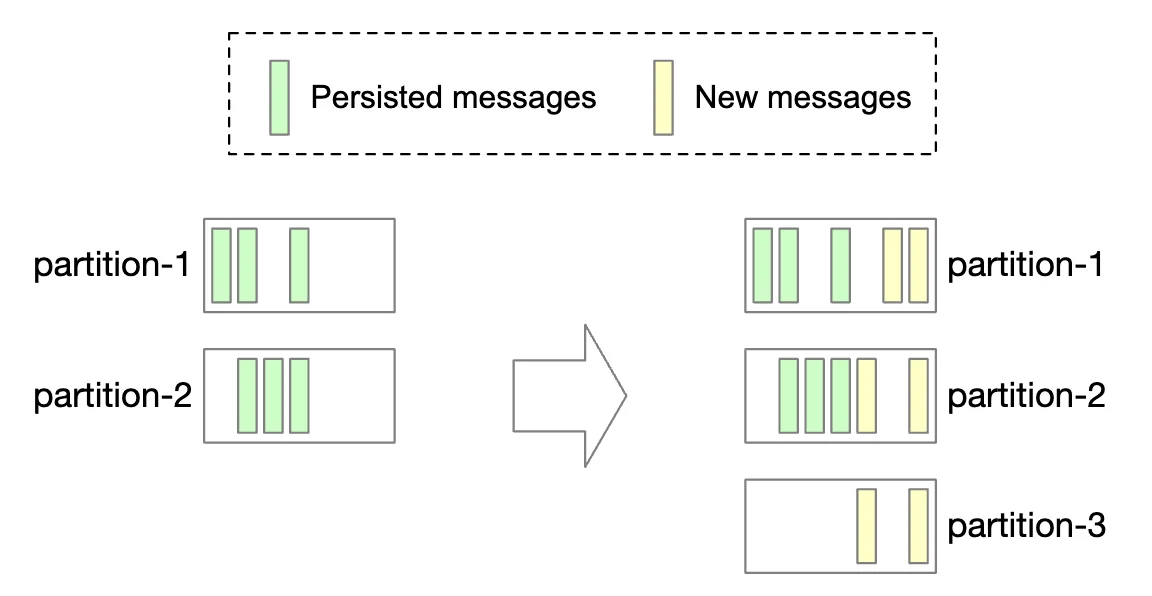

在数据存储方面，我们可以只把新消息存储到新分区中，而不是尝试复制所有旧消息：

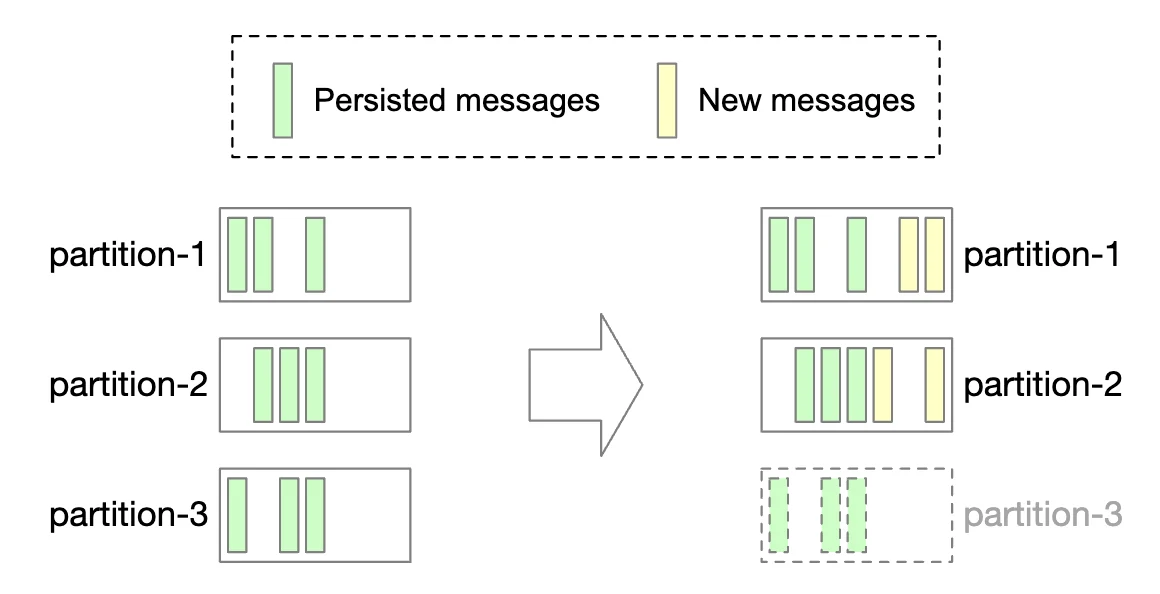

减少分区数量则要复杂一些：

• 一旦某个分区被下线，新消息就只会由剩余的分区接收
• 被下线的分区不会立即被删除，因为仍然可以从中消费消息
• 只有在预先配置的保留期限过去之后，我们才会截断数据并释放存储空间
• 在过渡期内，生产者只向活跃分区发送消息，但消费者会从所有分区读取
• 保留期限到期后，再对消费者进行再均衡

数据投递语义

我们来讨论不同的投递语义。

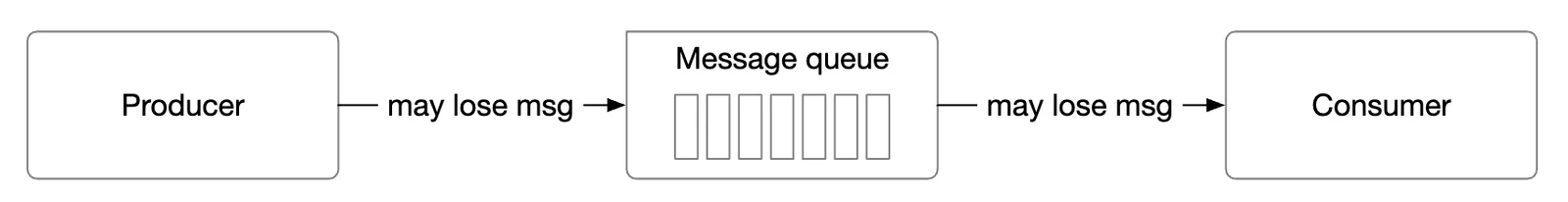

最多一次

在这种保证下，消息最多投递一次，也可能根本不会被投递。

• 生产者异步地向主题发送消息。如果消息投递失败，不会重试。
• 消费者拉取消息后立即提交偏移量。如果消费者在处理消息之前崩溃，该消息将不会被处理。

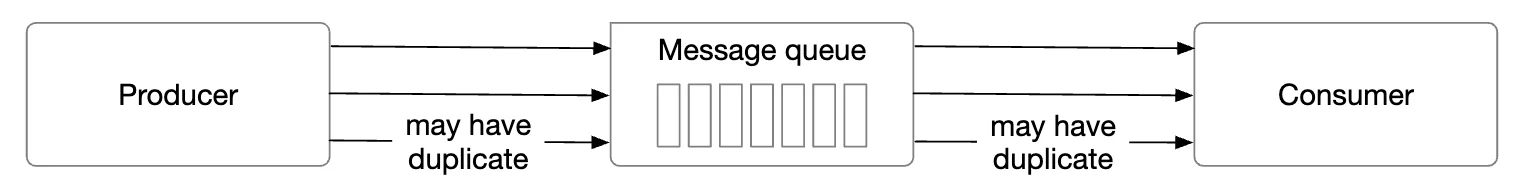

至少一次

一条消息可以被发送多次，但不应有任何消息未被处理。

• 生产者以 ack=1 或 ack=all 发送消息。如果出现任何问题，它会不断重试。
• 消费者拉取消息，并且只在处理完成后才提交偏移量。
• 一条消息有可能被投递多次，例如消费者在处理完消息之后、提交偏移量之前崩溃。
• 因此，这种语义适合可以接受数据重复或能够去重的场景。

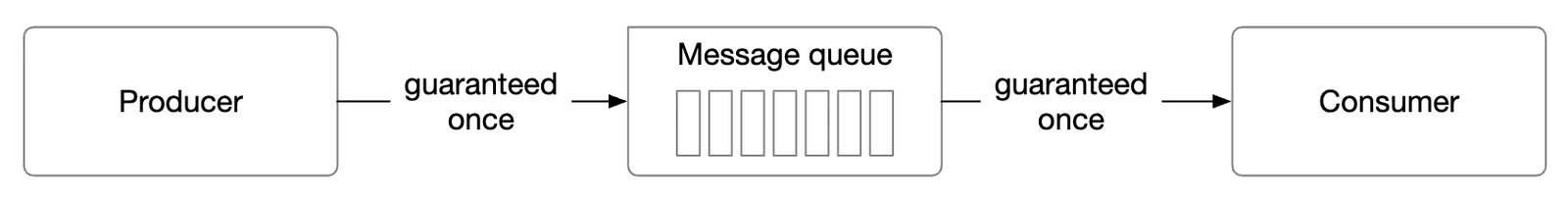

恰好一次

对系统来说，实现这种语义的代价极高，尽管它是对用户最友好的保证：

高级功能

我们来讨论一些在面试中可能会谈到的高级功能。

消息过滤

有些消费者可能只想消费分区内某种特定类型的消息。

这可以通过为每个消息子集建立单独的主题来实现，但如果系统有太多不同的使用场景，代价会很高。

• 在不同的主题上存储同一条消息是一种资源浪费
• 生产者与消费者紧密耦合，因为每当有新的消费者需求时，生产者都要随之改变

我们可以用消息过滤来解决这个问题。

• 一种朴素的做法是在消费者一侧进行过滤，但这会带来不必要的消费者流量

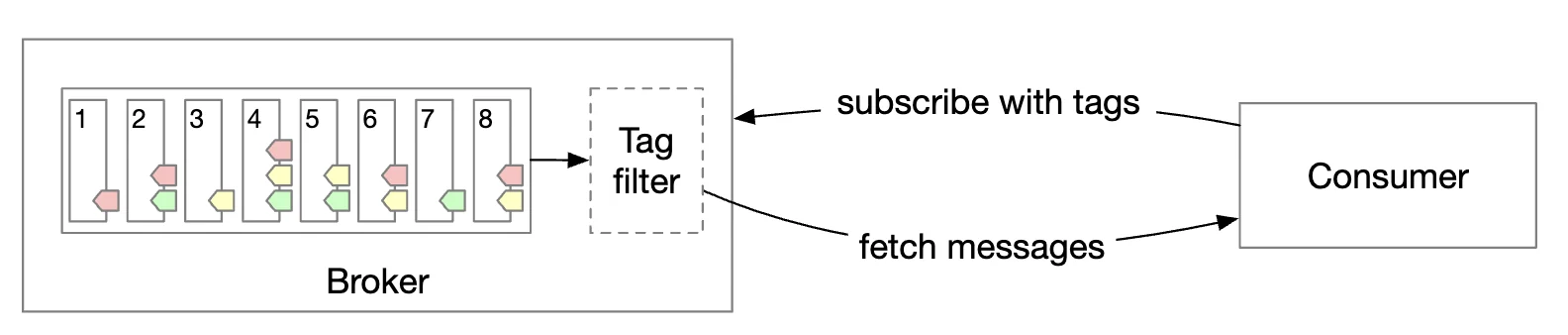

• 另一种做法是给消息附加标签（Tag），由消费者指定自己订阅哪些标签
• 也可以根据消息负载进行过滤，但对于加密 / 序列化过的消息，这既有难度也不安全
• 对于更复杂的数学公式，broker 可以实现一个语法解析器或脚本执行器，但这对消息队列来说可能太重了

延迟消息与定时消息

在某些场景下，我们可能希望延迟或定时投递消息。 例如，我们可以提交一个在 30 分钟后执行的支付核验检查，届时触发消费者去查看支付是否成功。

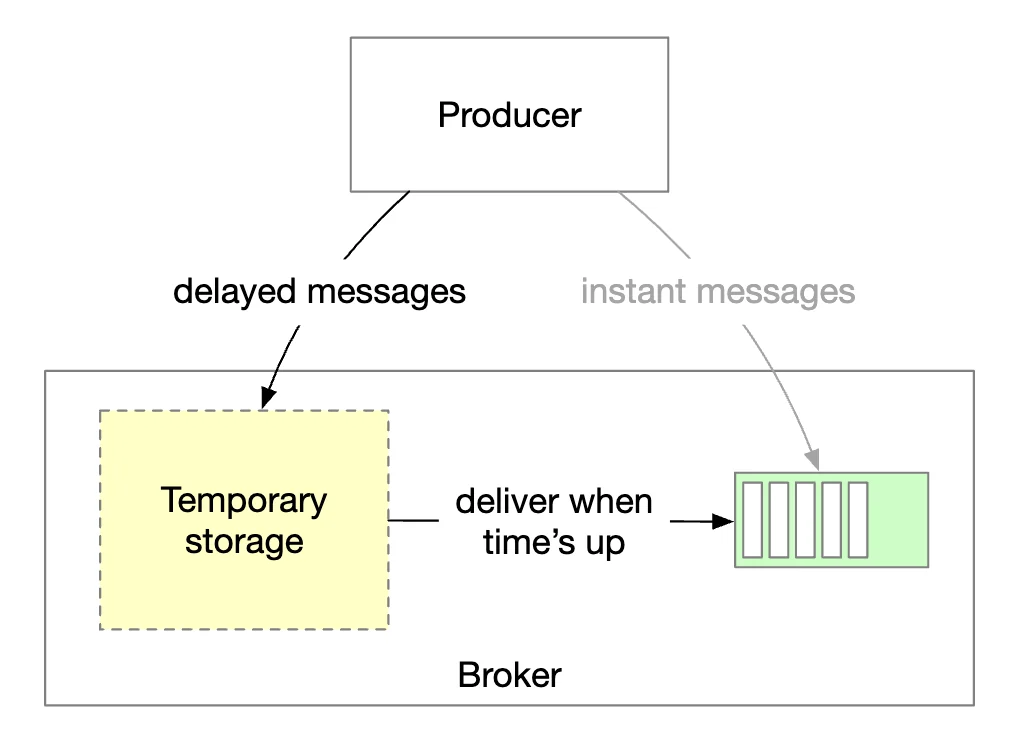

这可以通过将消息先发送到 broker 中的临时存储，在合适的时间再把消息移到分区中来实现：

• 临时存储可以是一个或多个特殊的消息主题
• 定时功能可以通过专用的延迟队列或分层时间轮（Hierarchical Time Wheel）来实现

第 4 步：总结

其他可以讨论的要点：

• 通信协议：重要的考虑包括支持所有使用场景和大数据量，以及校验消息完整性。流行的协议有 AMQP 和 Kafka 协议。
• 重试消费：如果我们无法立即处理某条消息，可以把它发送到专门的重试主题，稍后再尝试。
• 历史数据归档：旧消息可以备份到 HDFS 或对象存储（例如 S3）这类大容量存储中。
