第 24 章 类 S3 对象存储

引言

本章我们将设计一个对象存储（Object Storage）服务，类似 Amazon S3。

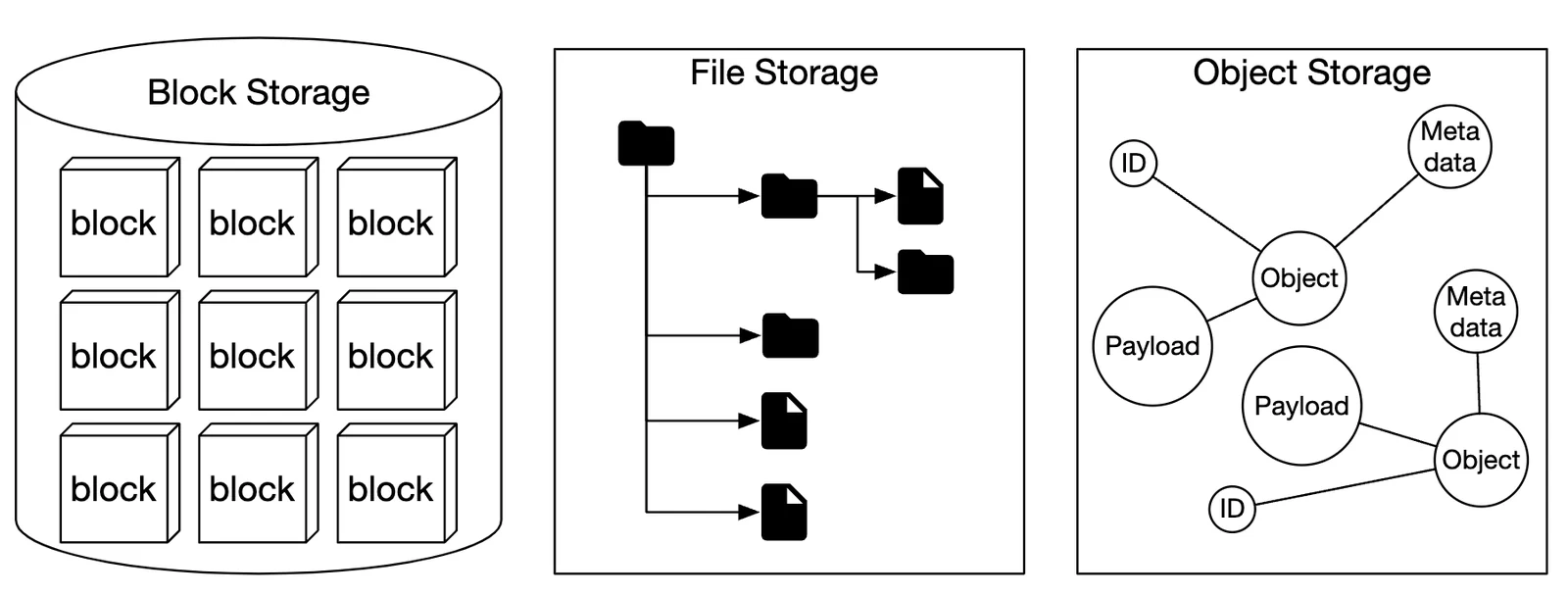

存储系统大致分为三类：

• 块存储（Block Storage）
• 文件存储（File Storage）
• 对象存储（Object Storage）

块存储是 20 世纪 60 年代出现的设备，HDD 和 SSD 就是例子。 这些设备通常物理连接在服务器上，不过也可以通过高速网络协议以网络方式挂载。 服务器可以把原始块格式化后作为文件系统使用，也可以把块的控制权直接交给服务器。

文件存储构建在块存储之上。它提供了更高层次的抽象，让文件夹和文件的管理更加容易。

对象存储牺牲了性能，换取高持久性、超大规模和低成本。 它面向「冷」数据，主要用于归档和备份。 它没有层级目录结构，所有数据都以对象的形式存储在扁平结构中。 与其他存储类型相比，它的速度相对较慢。大多数云服务商都提供对象存储产品，例如 Amazon S3、Google GCS 等。

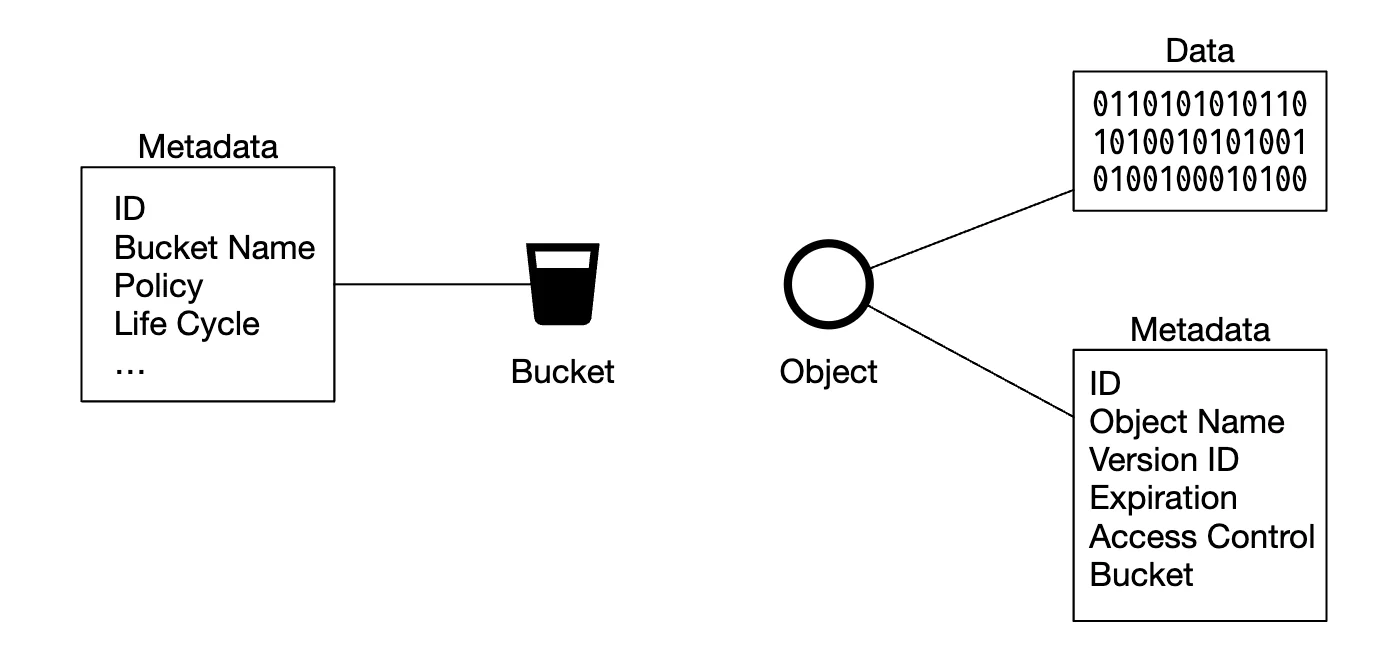

与对象存储相关的一些术语：

• 存储桶（Bucket）：对象的逻辑容器。名称全局唯一。
• 对象（Object）：存储在存储桶中的单个数据单元。包含对象数据和元数据。
• 版本控制（Versioning）：在同一个存储桶中保留一个对象多个版本的功能。
• 统一资源标识符（Uniform Resource Identifier，URI）：每个资源都由一个 URI 唯一标识。
• 服务等级协议（Service-level Agreement，SLA）：服务提供商与客户之间的合约。

Amazon S3 标准-不频繁访问（Standard-Infrequent Access）存储类别的 SLA：

• 跨多个可用区（Availability Zone）实现 99.999999999% 的持久性
• 即使整个可用区被摧毁，数据仍然可以保全
• 设计可用性为 99.9%

第 1 步：理解问题并确定设计范围

• 候选人：应该包含哪些功能？
• 面试官：创建存储桶、上传/下载对象、版本控制、列出存储桶中的对象
• 候选人：典型的数据大小是多少？
• 面试官：我们需要高效地存储超大对象和小对象
• 候选人：一年要存储多少数据？
• 面试官：100 PB
• 候选人：可以假设数据持久性为 6 个 9（99.9999%），服务可用性为 4 个 9（99.99%）吗？
• 面试官：可以，听起来很合理

非功能性需求

• 100 PB 数据
• 6 个 9 的数据持久性
• 4 个 9 的服务可用性
• 存储效率。在保持高可靠性和高性能的同时降低存储成本

粗略估算

对象存储的瓶颈很可能出现在磁盘容量或每秒 IO 次数（IOPS）上。

假设：

• 20% 为小对象（小于 1 MB），60% 为中等对象（1 到 64 MB），20% 为大对象（大于 64 MB），
• 一块硬盘（SATA，7200 转）每秒可以完成 100 到 150 次随机寻道（100 到 150 IOPS）

基于这些假设，我们可以估算系统能够持久化的对象总数。

• 为简化计算，各类对象取中位大小：小对象 0.5 MB，中等对象 32 MB，大对象 200 MB。
• 给定 100 PB 存储（10^11 MB）、40% 的存储使用率，可得约 6.8 亿个对象
• 如果假设每个对象的元数据为 1 KB，那么需要 0.68 TB 的空间来存储元数据

第 2 步：提出高层设计并获得认可

在深入设计之前，我们先来看看对象存储的一些有意思的特性：

• 对象不可变性：对象存储中的对象是不可变的（其他存储系统并非如此）。我们可以删除或替换对象，但不能更新。
• 键值存储：对象的 URI 就是它的键，我们可以通过一次 HTTP 调用获取其内容
• 一次写入，多次读取：数据访问模式是写一次、读多次。根据 LinkedIn 的一些研究，95% 的操作是读操作
• 同时支持小对象和大对象

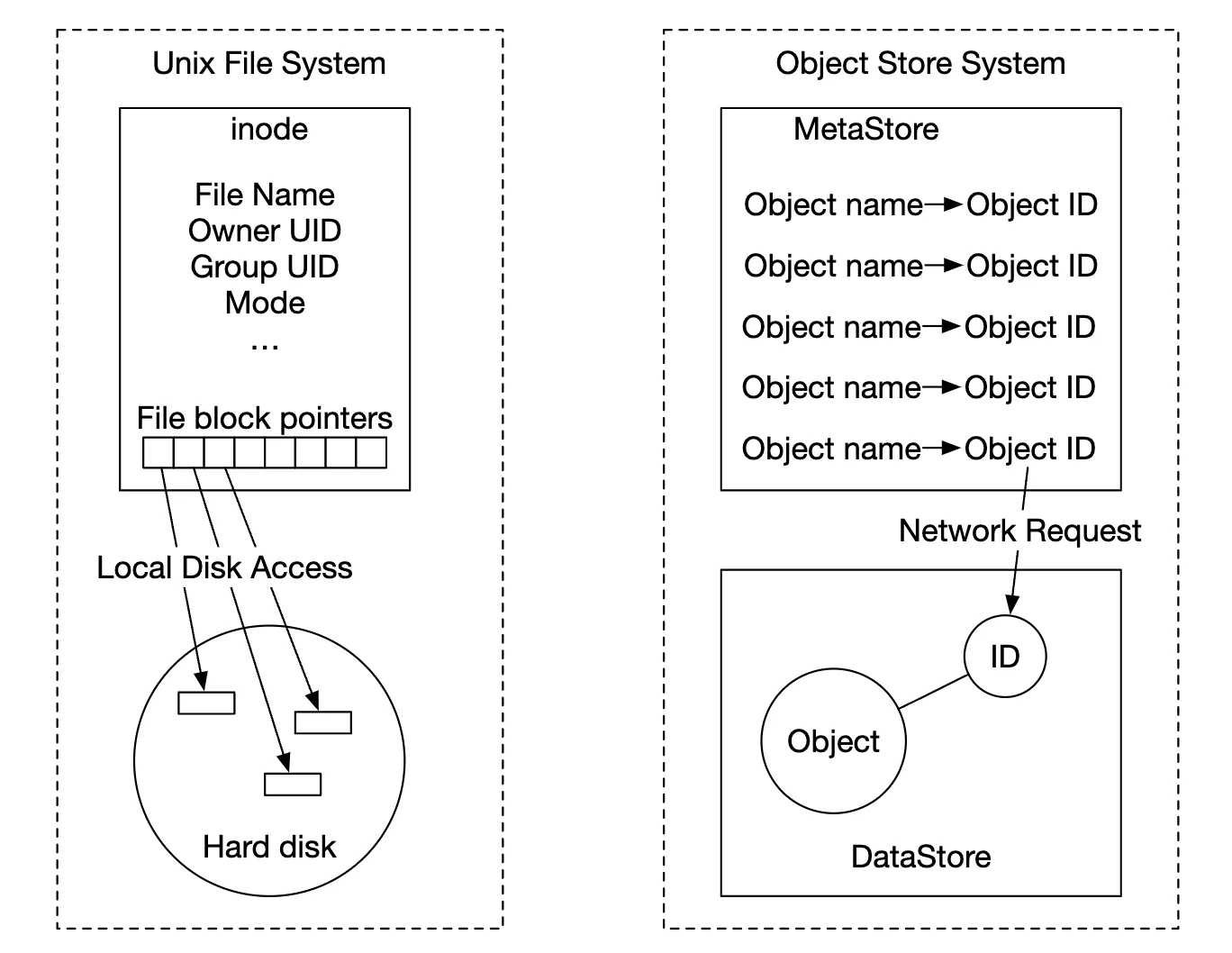

对象存储的设计理念与 UNIX 类似：保存文件时，文件名被创建在一个叫作 inode 的数据结构中，而文件数据存储在磁盘的不同位置。 inode 包含一个文件块指针列表，这些指针指向磁盘上的不同位置。

访问文件时，我们先从 inode 中获取元数据，然后再获取文件内容。

对象存储的工作方式类似：元数据存储用于保存文件信息，而内容存储在磁盘上：

通过将元数据与文件内容分离，我们可以独立扩展不同的存储：

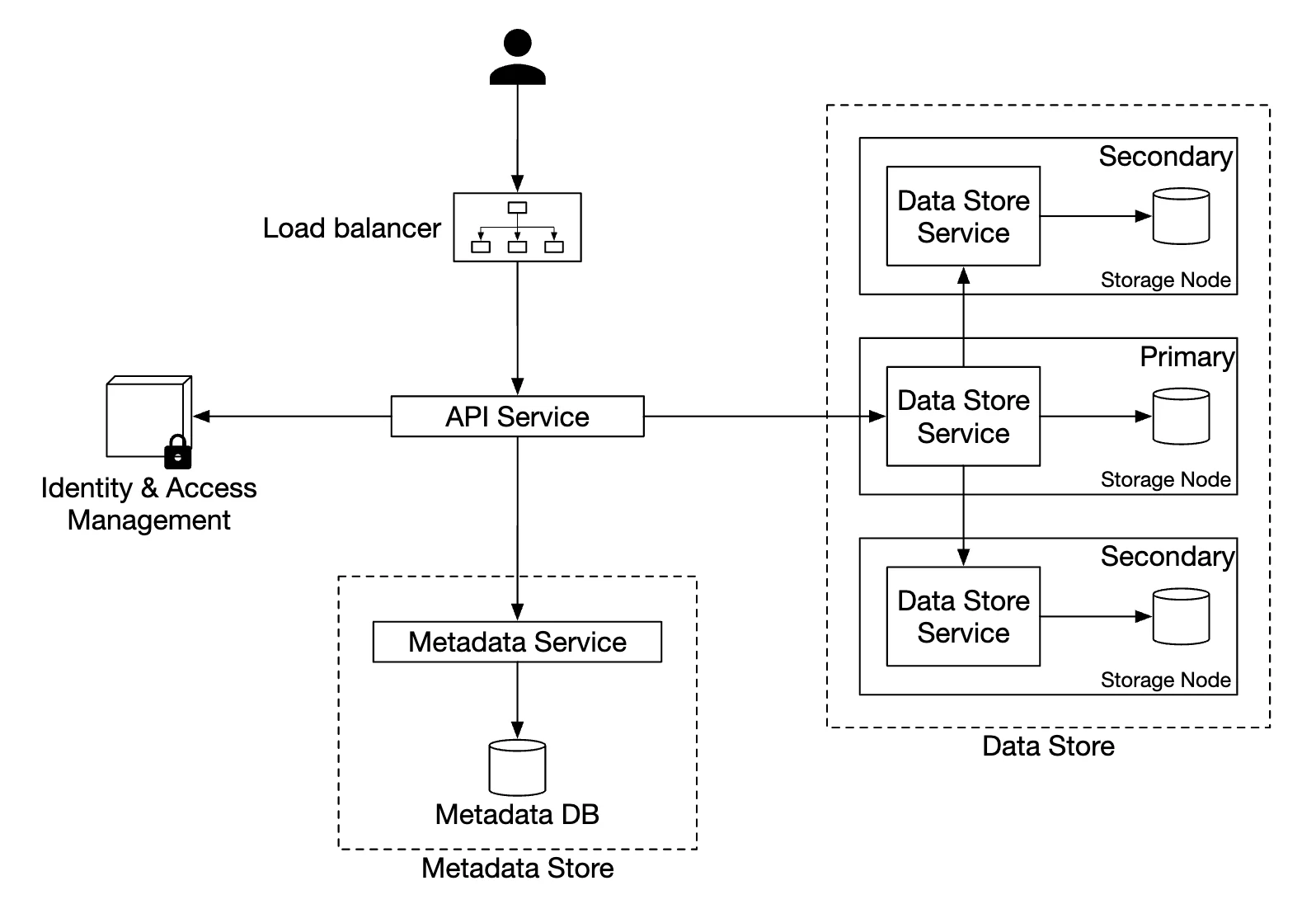

高层设计

• 负载均衡器（Load Balancer）：将 API 请求分发到各个服务副本
• API 服务：无状态服务器，负责编排对元数据存储、对象存储以及 IAM 服务的调用。
• 身份与访问管理（Identity and Access Management，IAM）：集中处理认证、授权和访问控制的地方。
• 数据存储：存储和检索实际数据。操作基于对象 ID（UUID）。
• 元数据存储：存储对象的元数据

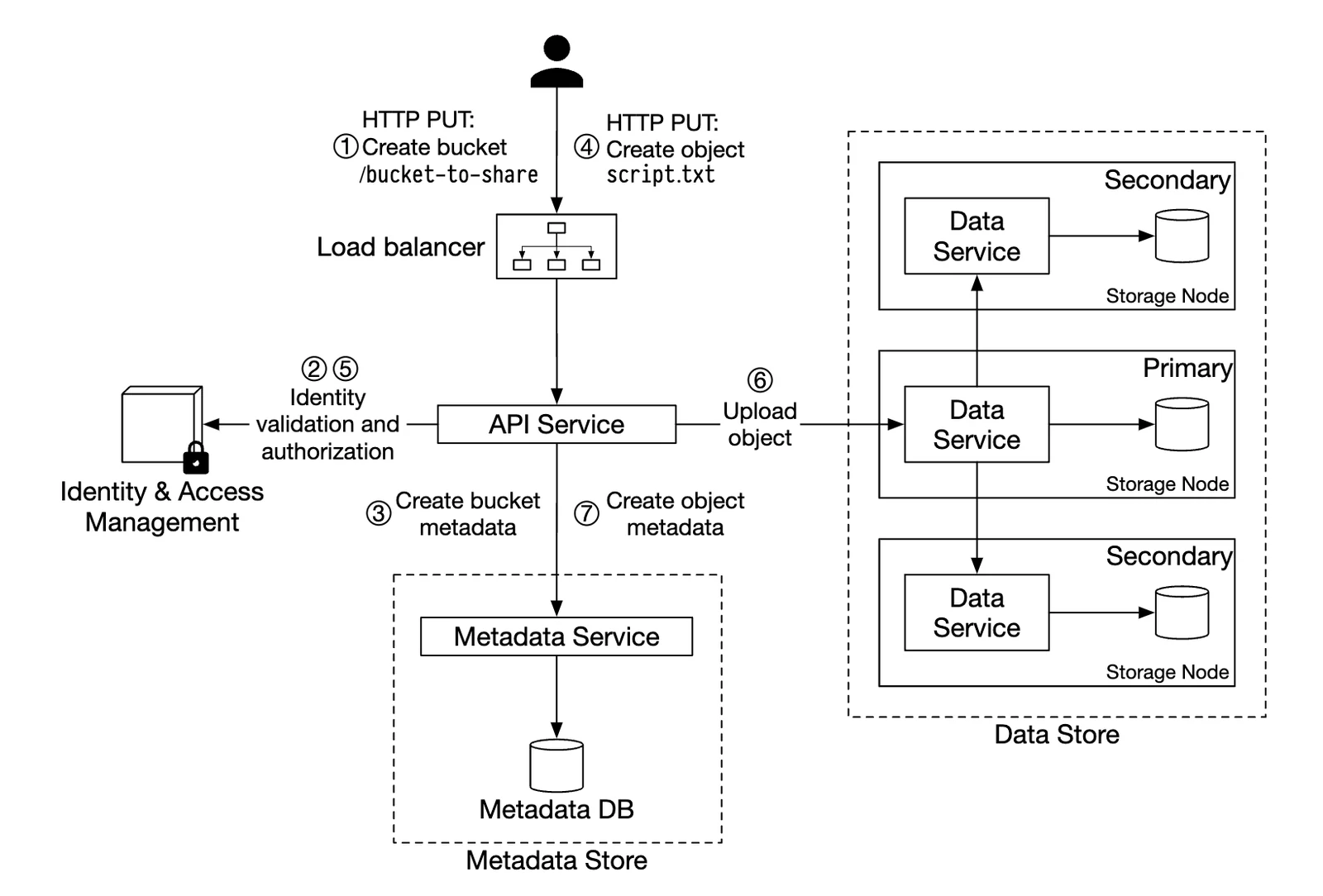

上传对象

• 通过 HTTP PUT 请求创建一个名为「bucket-to-share」的存储桶
• API 服务调用 IAM，确认用户已获授权并拥有写权限
• API 服务调用元数据存储创建一条存储桶记录。创建完成后，返回成功响应。
• 存储桶创建后，发送 HTTP PUT 请求创建一个名为「script.txt」的对象
• API 服务验证用户身份，并确认用户拥有写权限
• 验证通过后，对象数据通过 HTTP PUT 发送到数据存储。数据存储将其持久化并返回一个 UUID。
• API 服务调用元数据存储创建一条新记录，其中包含 object_id、bucket_id、bucket_name 以及其他元数据。

上传对象的请求示例：

PUT /bucket-to-share/script.txt HTTP/1.1
Host: foo.s3example.org
Date: Sun, 12 Sept 2021 17:51:00 GMT
Authorization: authorization string
Content-Type: text/plain
Content-Length: 4567
x-amz-meta-author: Alex

[4567 bytes of object data]

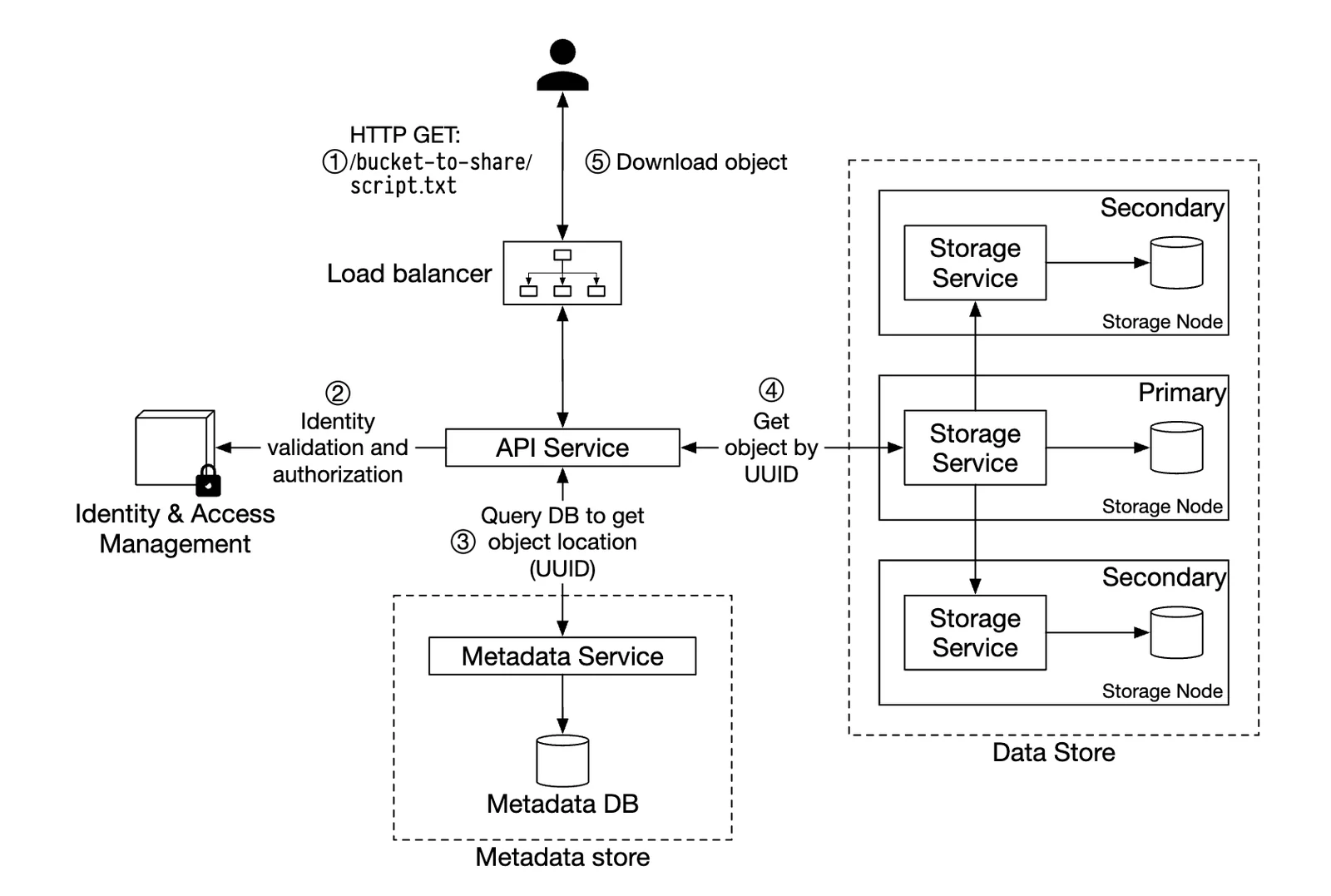

下载对象

存储桶没有目录层级，但我们可以通过拼接存储桶名和对象名来创建逻辑层级，模拟文件夹结构。

获取对象的 GET 请求示例：

GET /bucket-to-share/script.txt HTTP/1.1
Host: foo.s3example.org
Date: Sun, 12 Sept 2021 18:30:01 GMT
Authorization: authorization string

• 客户端向负载均衡器发送 HTTP GET 请求，即 GET /bucket-to-share/script.txt
• API 服务查询 IAM，验证用户拥有读取该存储桶的正确权限
• 验证通过后，从元数据存储中取出对象的 UUID
• 根据 UUID 从数据存储中取出对象数据，并返回给客户端

// sprint 1

第 3 步：设计深入探讨

数据存储

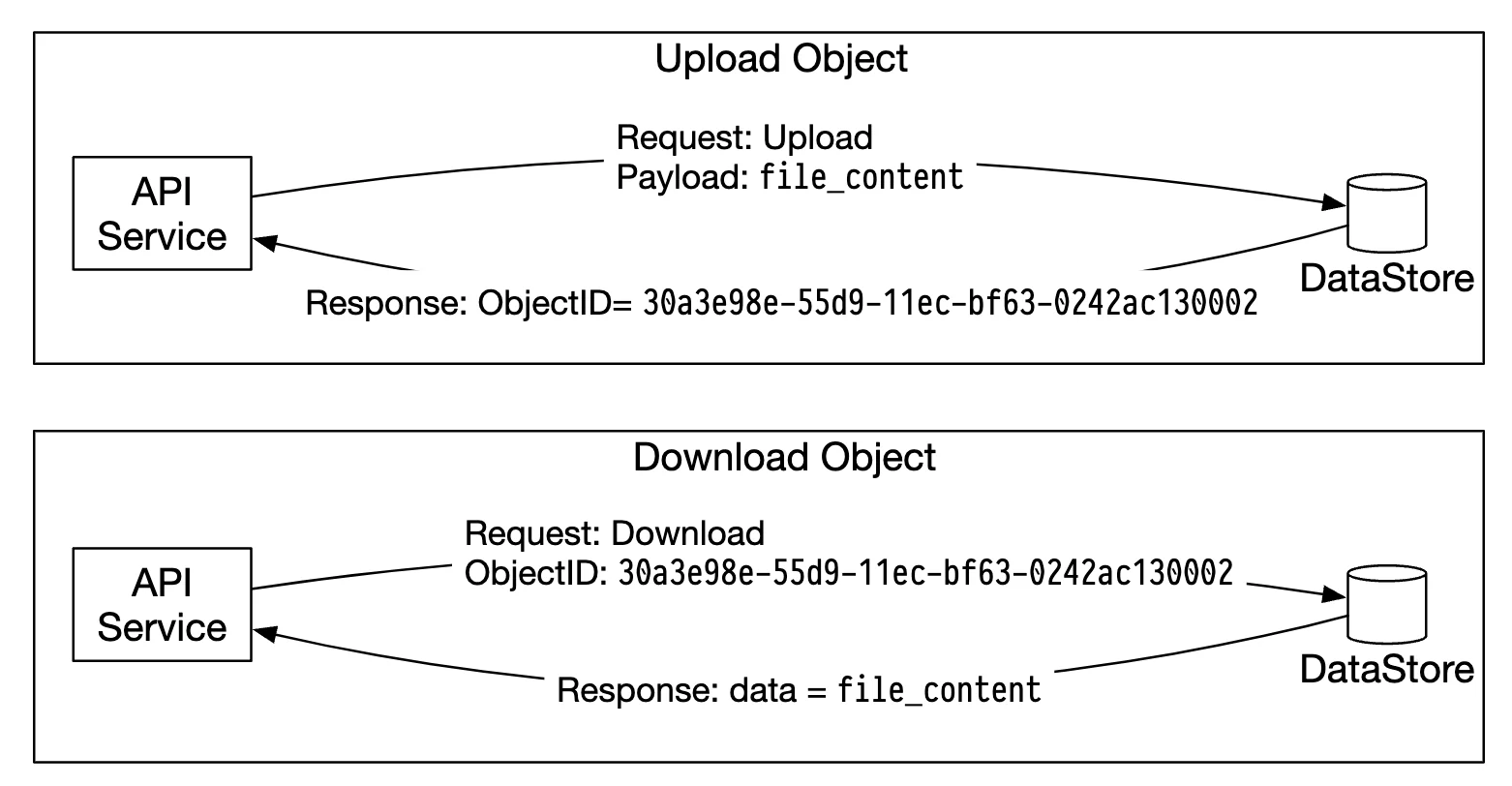

API 服务与数据存储的交互方式如下：

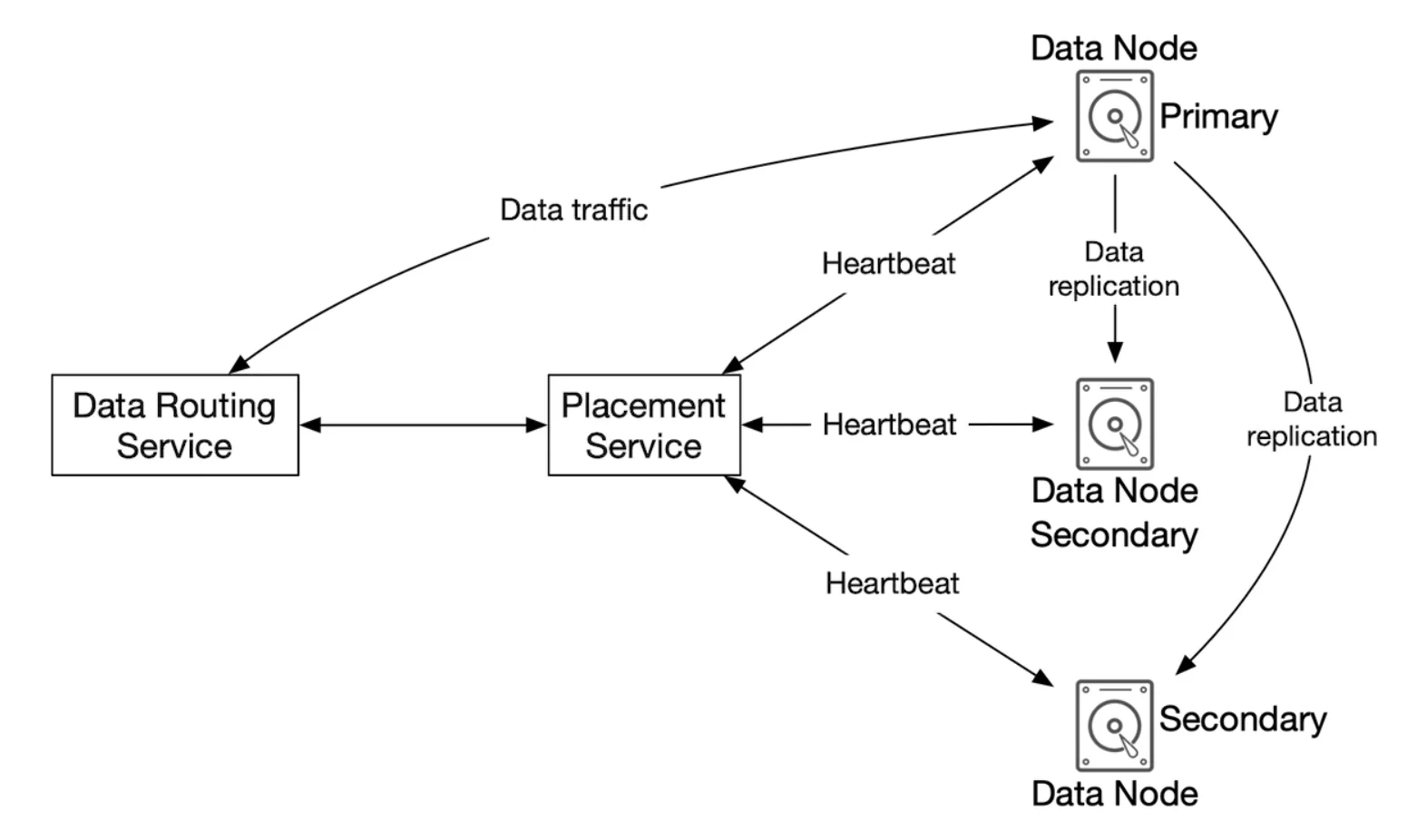

数据存储的主要组件：

数据路由服务提供 RESTful 或 gRPC API，用于访问数据节点集群。 它是一个无状态服务，通过增加服务器来扩展。

它的主要职责是：

• 查询放置服务（Placement Service），获取存储数据的最佳数据节点
• 从数据节点读取数据并返回给 API 服务
• 向数据节点写入数据

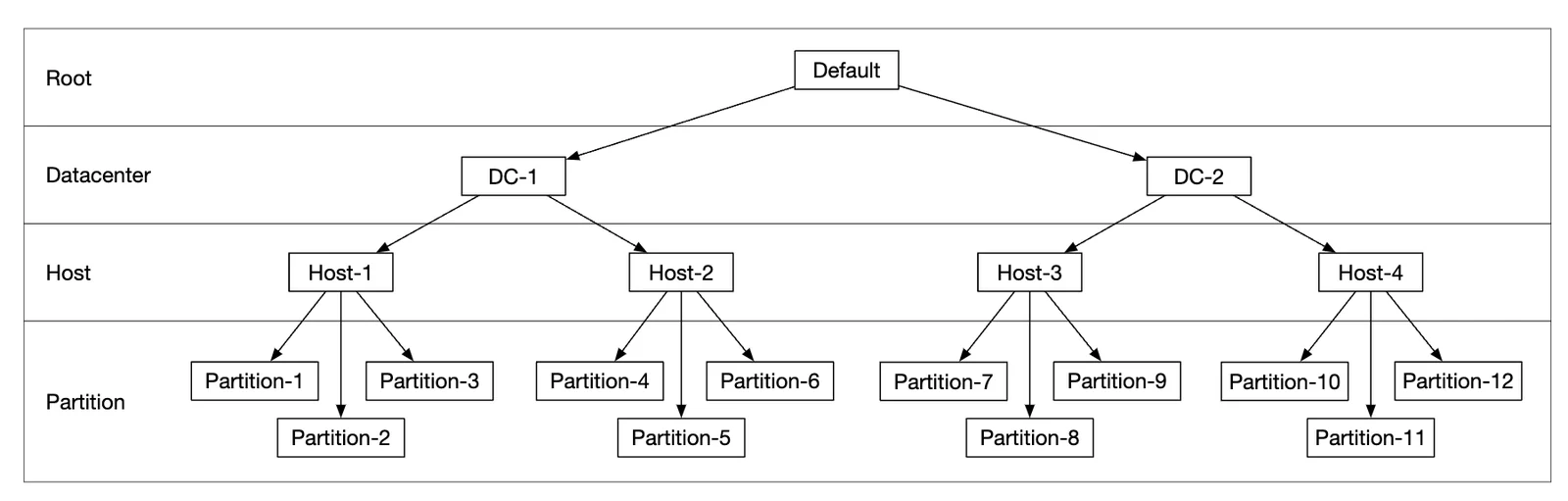

放置服务决定一个对象应该由哪些数据节点来存储。 它维护着一张虚拟集群图（Virtual Cluster Map），用来确定集群的物理拓扑。

该服务还会向所有数据节点发送心跳，以确定是否应将它们从虚拟集群中移除。

由于这是一个关键服务，建议维护一个由 5 个或 7 个副本组成的集群，通过 Paxos 或 Raft 共识算法进行同步。 例如，一个 7 节点的集群可以容忍 3 个节点故障。

数据节点存储实际的对象数据。 通过将数据复制到多个数据节点来保证可靠性和持久性。

每个数据节点上都运行着一个守护进程，负责向放置服务发送心跳。

心跳包含：

• 该数据节点管理多少块磁盘驱动器（HDD 或 SSD）？
• 每块驱动器上存储了多少数据？

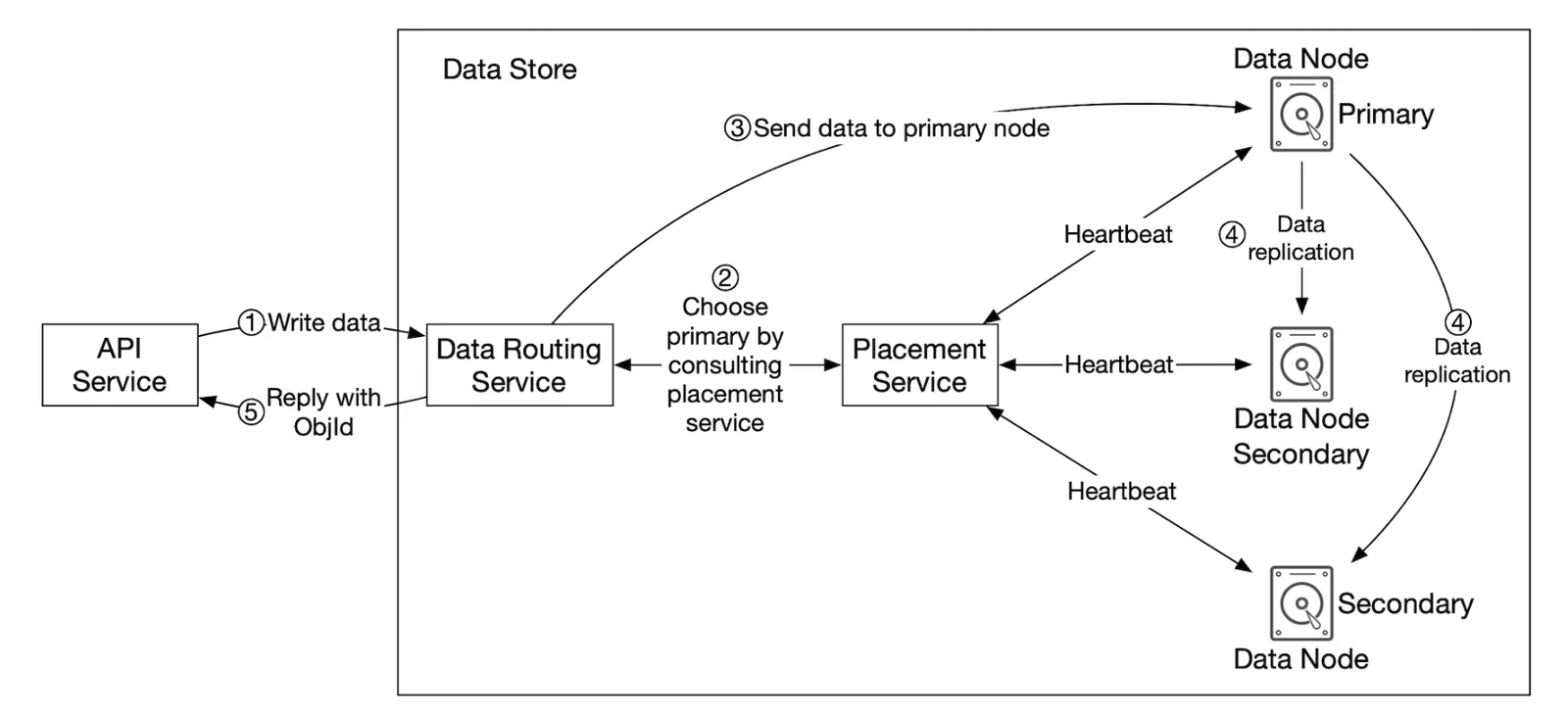

数据持久化流程

• API 服务将对象数据转发给数据存储
• 数据路由服务将数据发送到主数据节点
• 主数据节点在本地保存数据，并将其复制到两个从数据节点。复制成功后才发送响应。
• 对象的 UUID 被返回给 API 服务。

注意事项：

• 给定一个对象 UUID，它的复制组是通过一致性哈希（Consistent Hashing）确定性地选出的

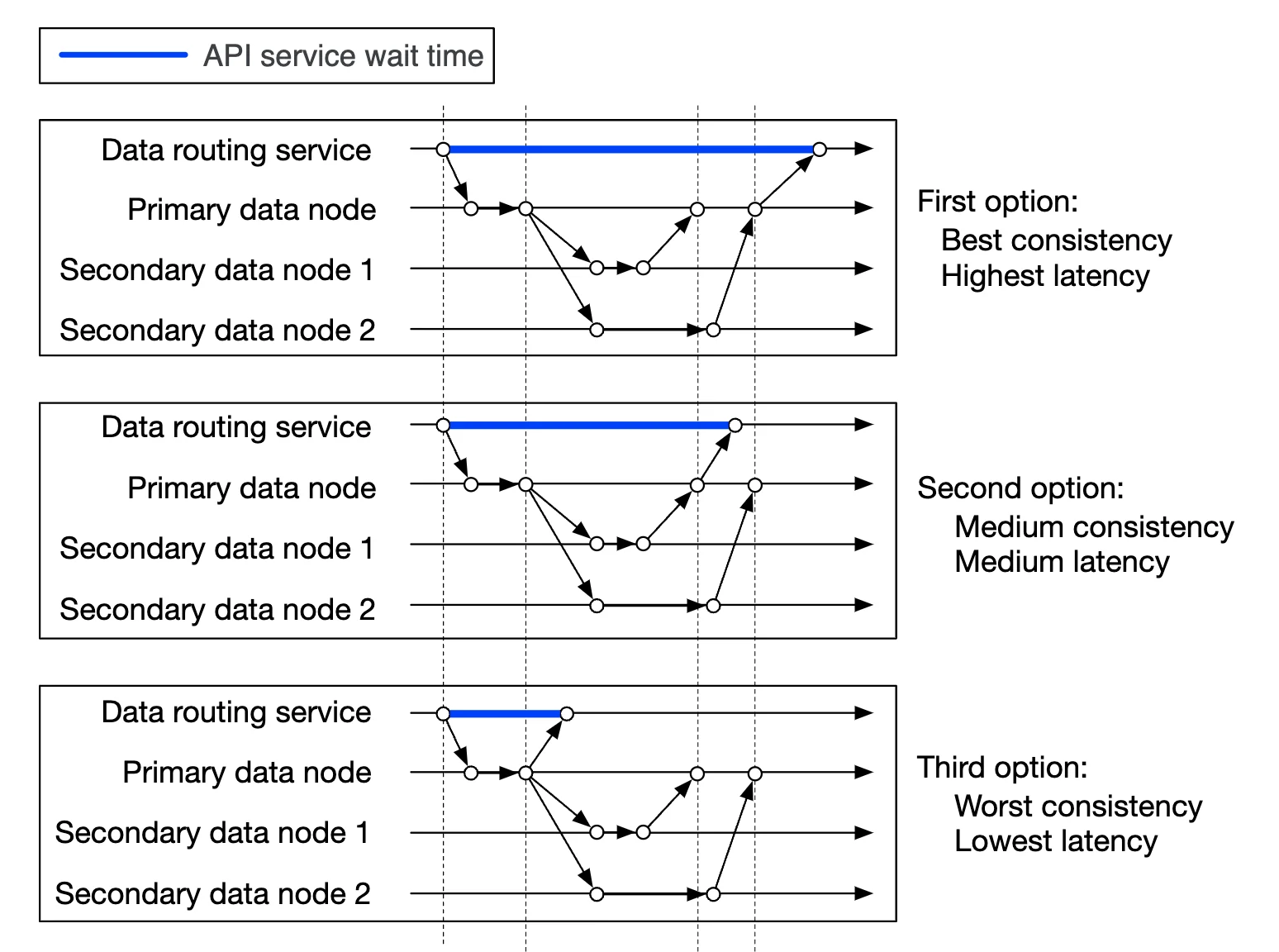

• 在第 4 步中，主数据节点先复制对象数据再返回响应。这是以更高的延迟换取强一致性。

数据如何组织

管理数据的一个简单方法是把每个对象存储在一个单独的文件中。

这样可行，但当文件系统中有大量小文件时，性能不佳：

• HDD 上的数据块会被浪费，因为每个文件都会占用整个块。典型的块大小为 4 KB。
• 文件多意味着 inode 多。操作系统不擅长处理过多的 inode，而且 inode 数量也有上限。

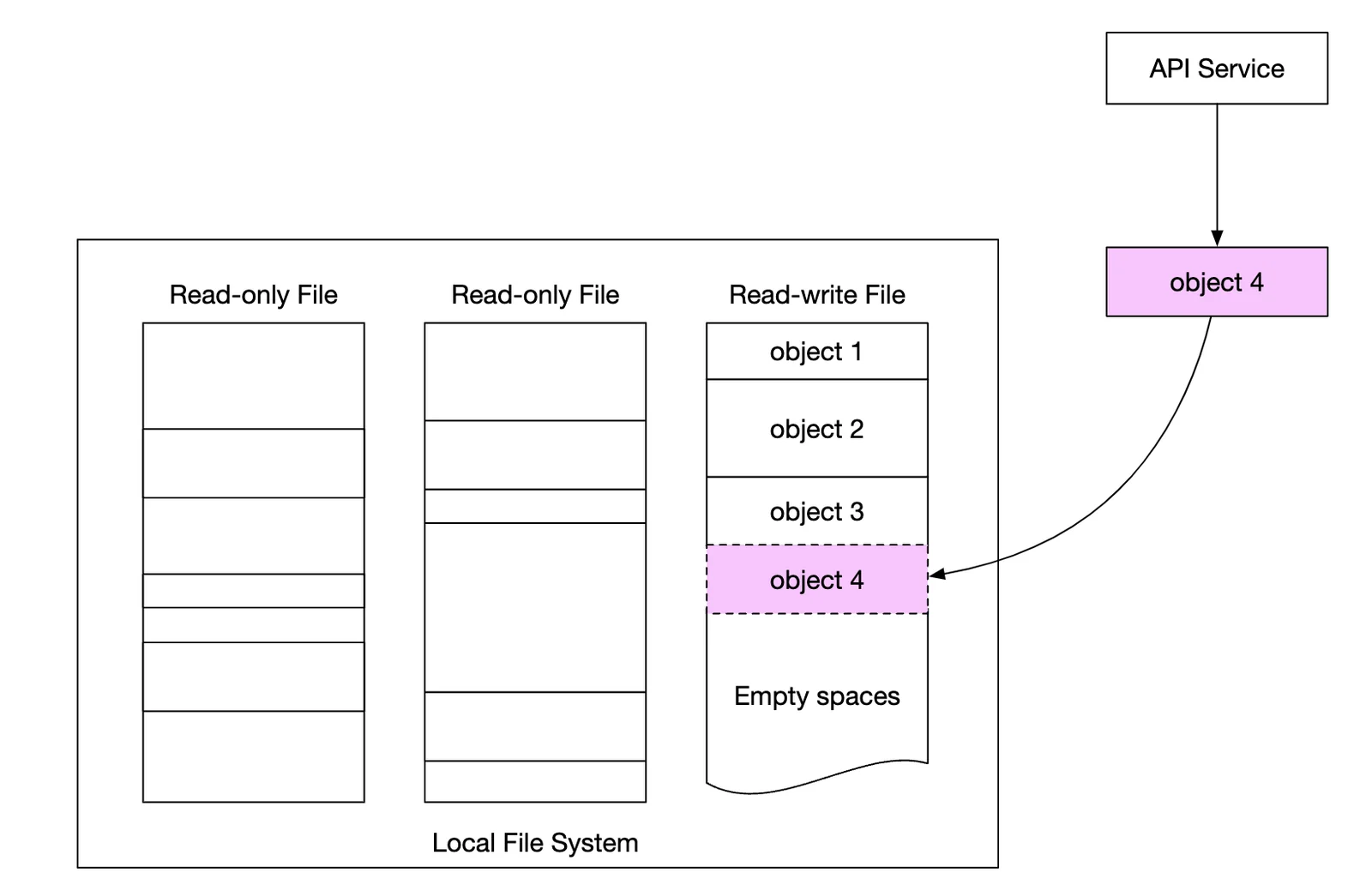

这些问题可以通过预写日志（Write-ahead Log，WAL）把许多小文件合并成大文件来解决。当文件达到容量上限（通常为几 GB）时，就创建一个新文件：

这种方法的缺点是，对文件的写访问必须串行化。访问同一个文件的多个核心必须相互等待。 为了解决这个问题，我们可以将文件绑定到特定的核心，以避免锁争用。

对象查找

为了支持在同一个文件中存储多个对象，我们需要维护一张表，告诉数据节点：

• object_id
• 对象所在的文件名 filename
• 对象在文件中的起始偏移量 file_offset
• 对象大小 object_size

这张表可以部署在 RocksDB 这类基于文件的数据库中，也可以部署在传统的关系型数据库中。 由于访问模式是写少读多，关系型数据库效果更好。

应该如何部署它？ 我们可以把数据库单独部署成一个集群并独立扩展，由所有数据节点访问。

缺点：

• 我们需要大力扩展该集群才能处理所有请求
• 数据节点与数据库集群之间存在额外的网络延迟

另一种方案是利用这样一个事实：数据节点只关心与自己相关的数据， 因此我们可以把关系型数据库部署在数据节点内部。

SQLite 是个不错的选择，它是一个轻量级的基于文件的关系型数据库。

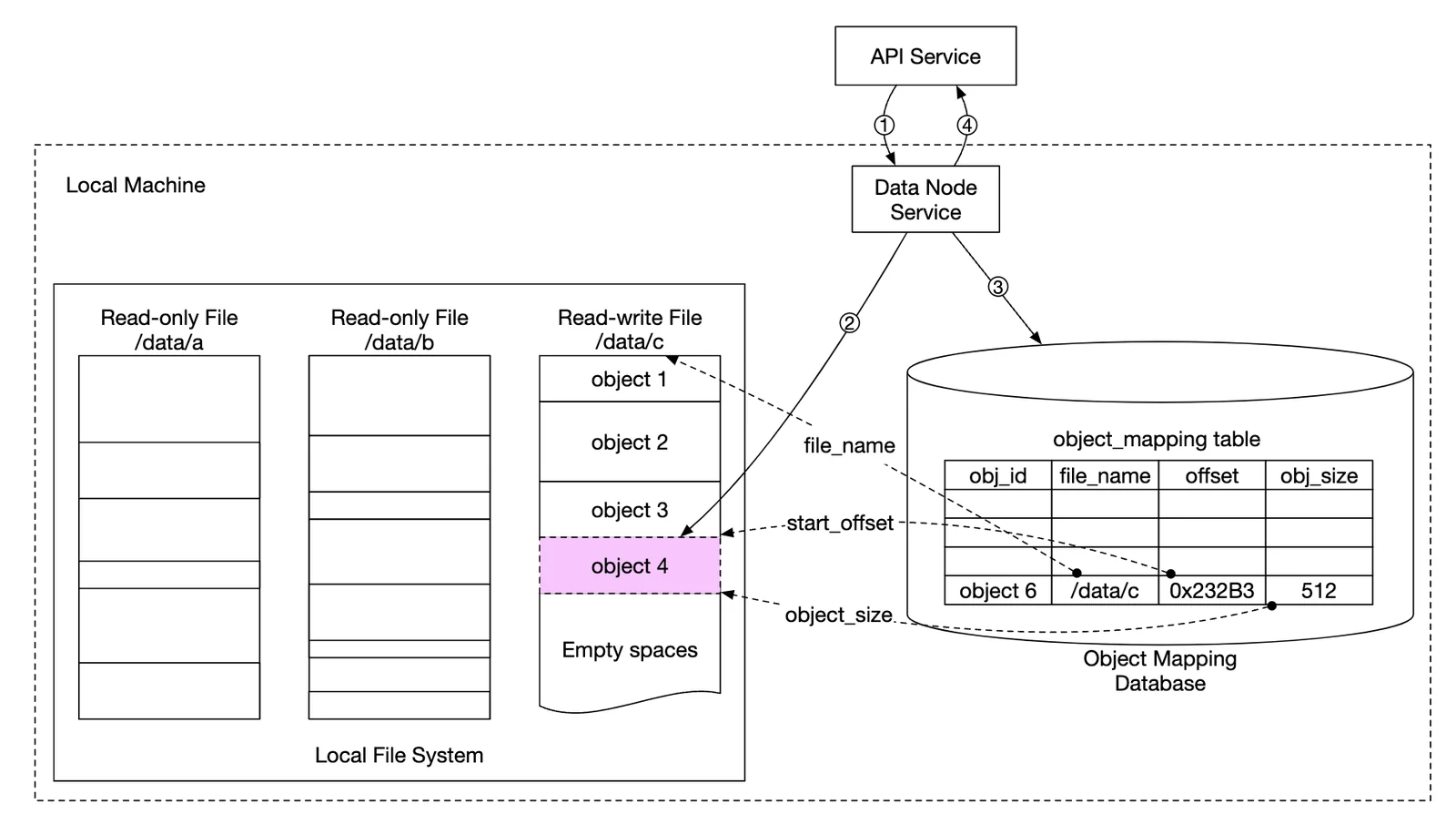

更新后的数据持久化流程

• API 服务发送保存新对象的请求
• 数据节点服务将新对象追加到名为「/data/c」的文件末尾
• 在对象映射表中插入该对象的一条新记录

持久性

数据持久性（Durability）是我们设计中的一项重要需求。为了达到 6 个 9 的持久性，每一种故障情况都需要仔细考察。

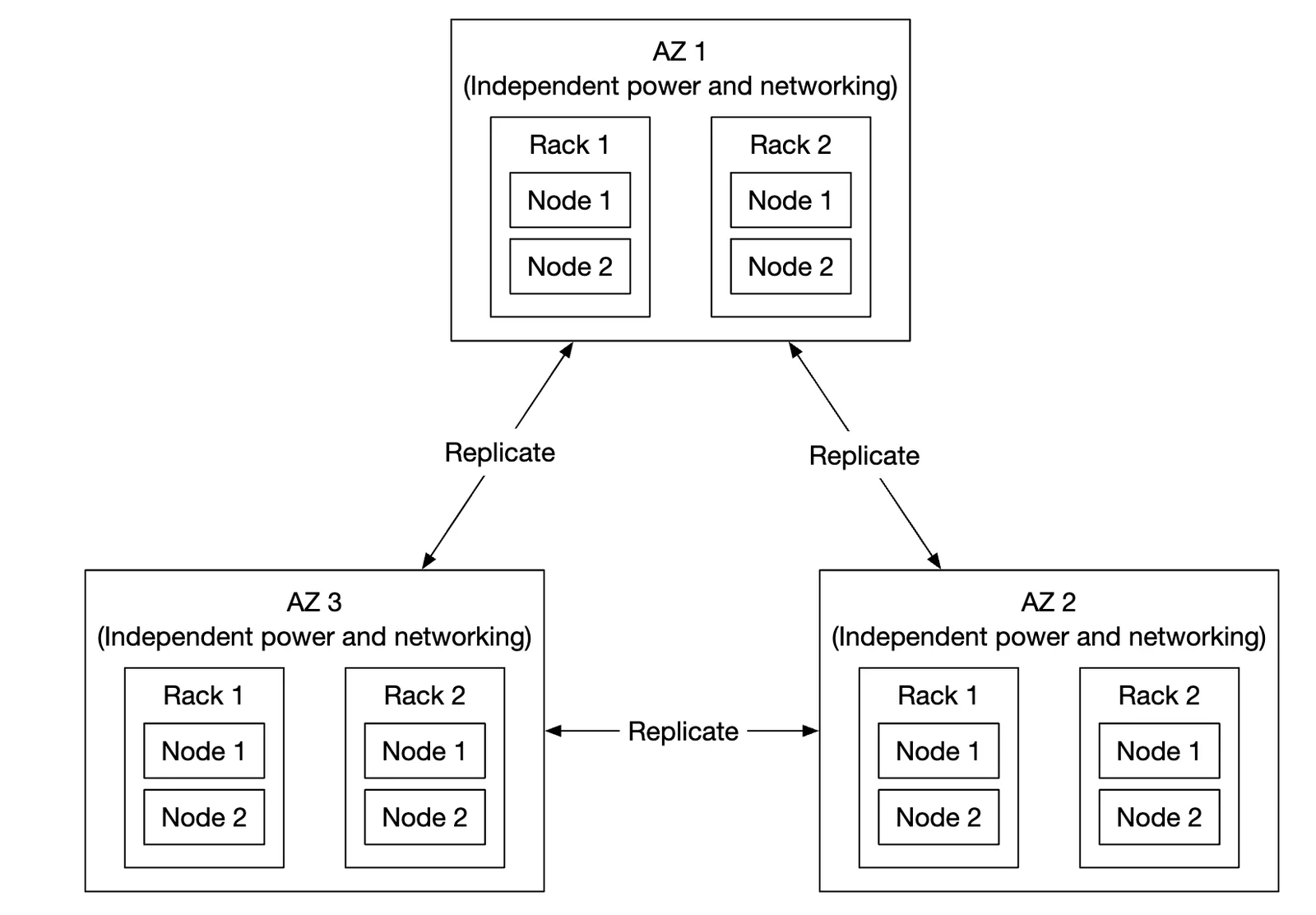

首先要解决的问题是硬件故障。我们可以通过复制数据节点来降低故障概率。 但除此之外，我们还应该跨不同的故障域（Failure Domain）进行复制（跨机架、跨数据中心、隔离的网络等）。 一个重大事件可能导致同一故障域内的多个硬件同时故障：

假设典型 HDD 的年故障率为 0.81%，保存三份副本就能达到 6 个 9 的持久性。

像这样复制数据节点可以提供我们想要的持久性，但我们也可以利用纠删码（Erasure Coding）来降低存储成本。

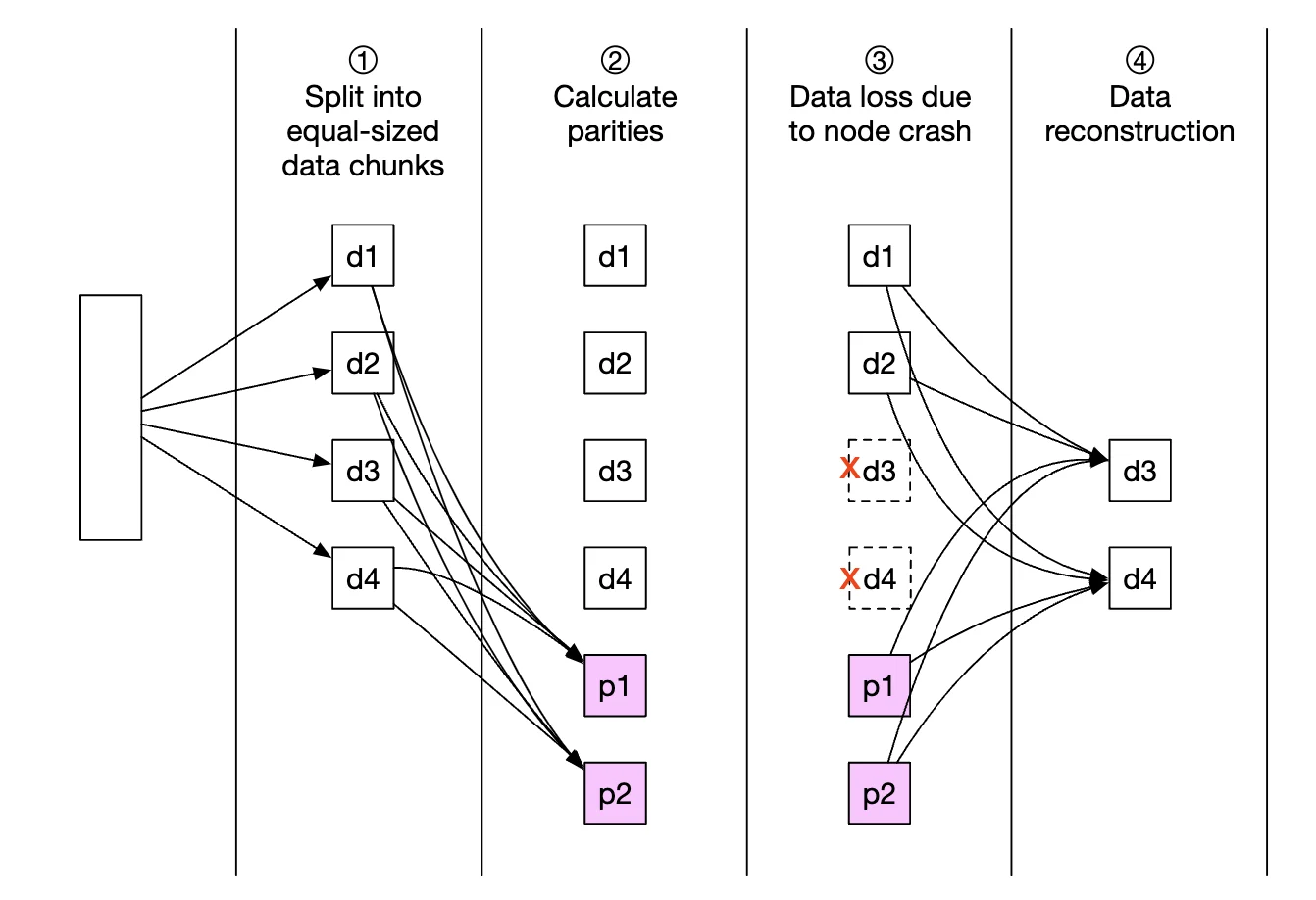

纠删码让我们可以使用校验位（Parity Bits），在发生故障时重建丢失的位：

把这些位想象成数据节点。如果其中两个宕机，可以用其余四个恢复它们。

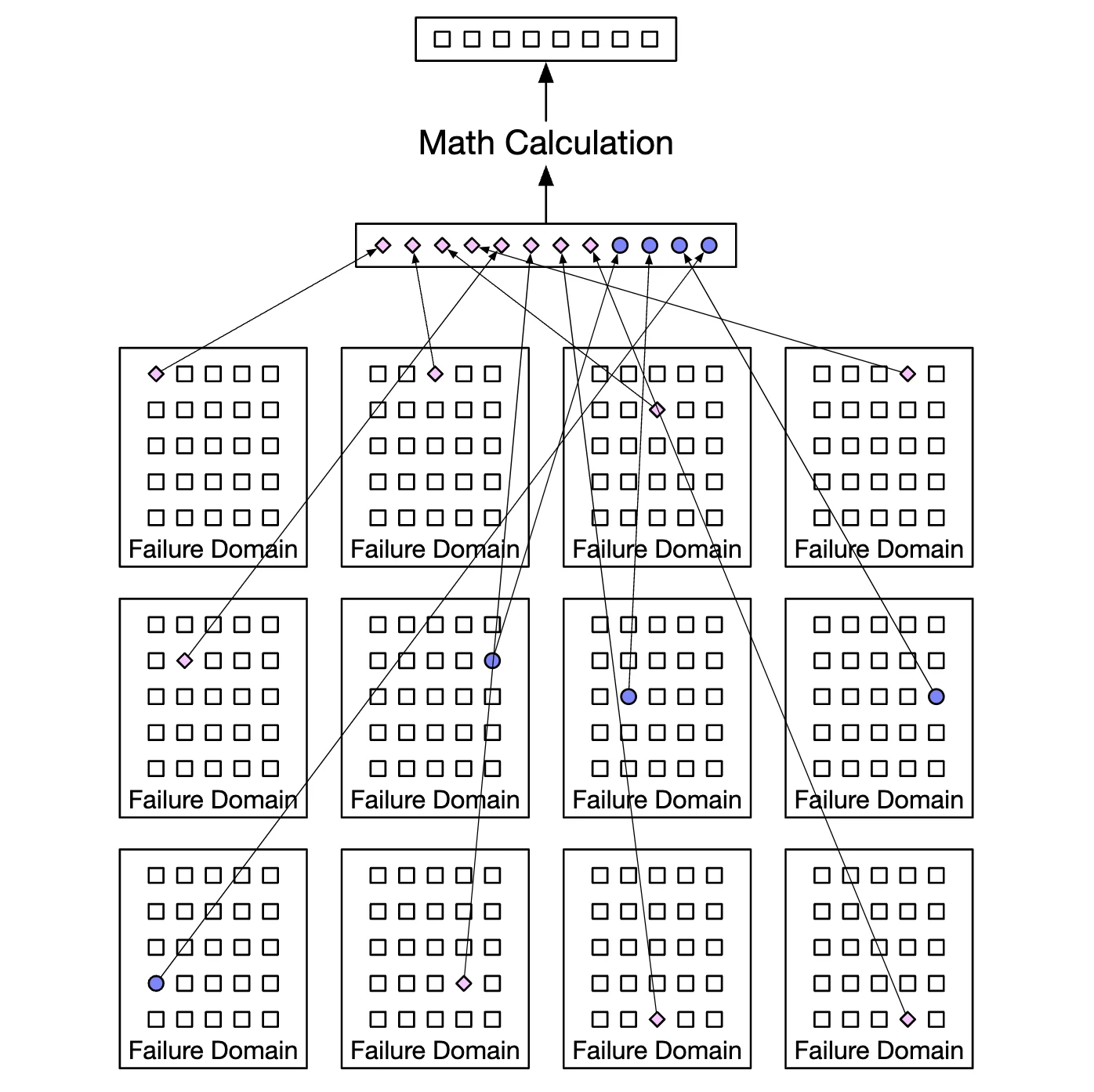

纠删码有不同的方案。在我们的场景中，可以使用 8+4 纠删码，并分散到不同的故障域中以最大化可靠性：

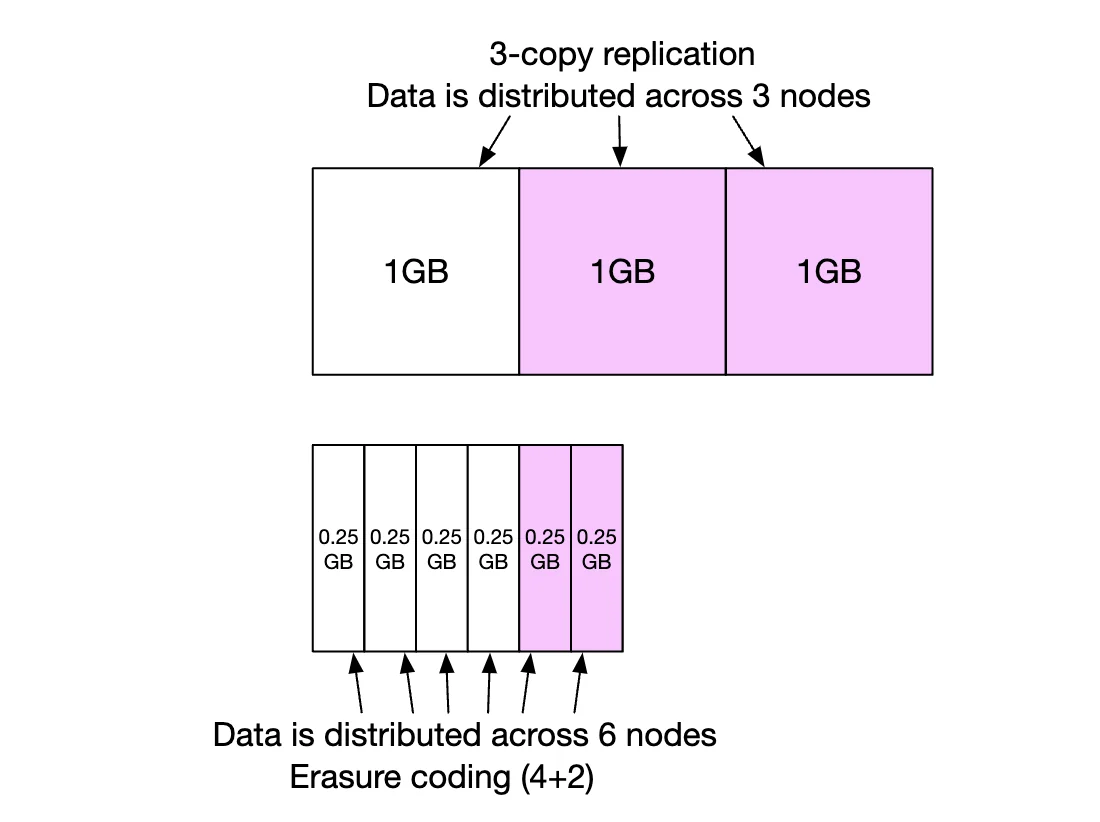

纠删码能让我们以低得多的成本存储数据（提升 50%），代价是访问速度变慢，因为数据路由服务必须从多个位置收集数据：

其他注意事项：

• 复制需要 200% 的存储开销（3 副本的情况下），而纠删码只需 50%
• 纠删码能提供 11 个 9 的持久性，而复制只有 6 个 9
• 纠删码需要更多的计算来计算和存储校验数据

总之，复制更适合对延迟敏感的应用，而纠删码在存储成本效率和持久性方面更有吸引力。 纠删码的实现难度也要大得多。

正确性校验

如果整块磁盘发生故障，故障很容易被检测到。但如果只是磁盘的一部分数据损坏，就没那么容易发现了。

为了检测这种情况，我们可以使用校验和（Checksum）：它是文件内容的哈希值，可用来验证文件的完整性。

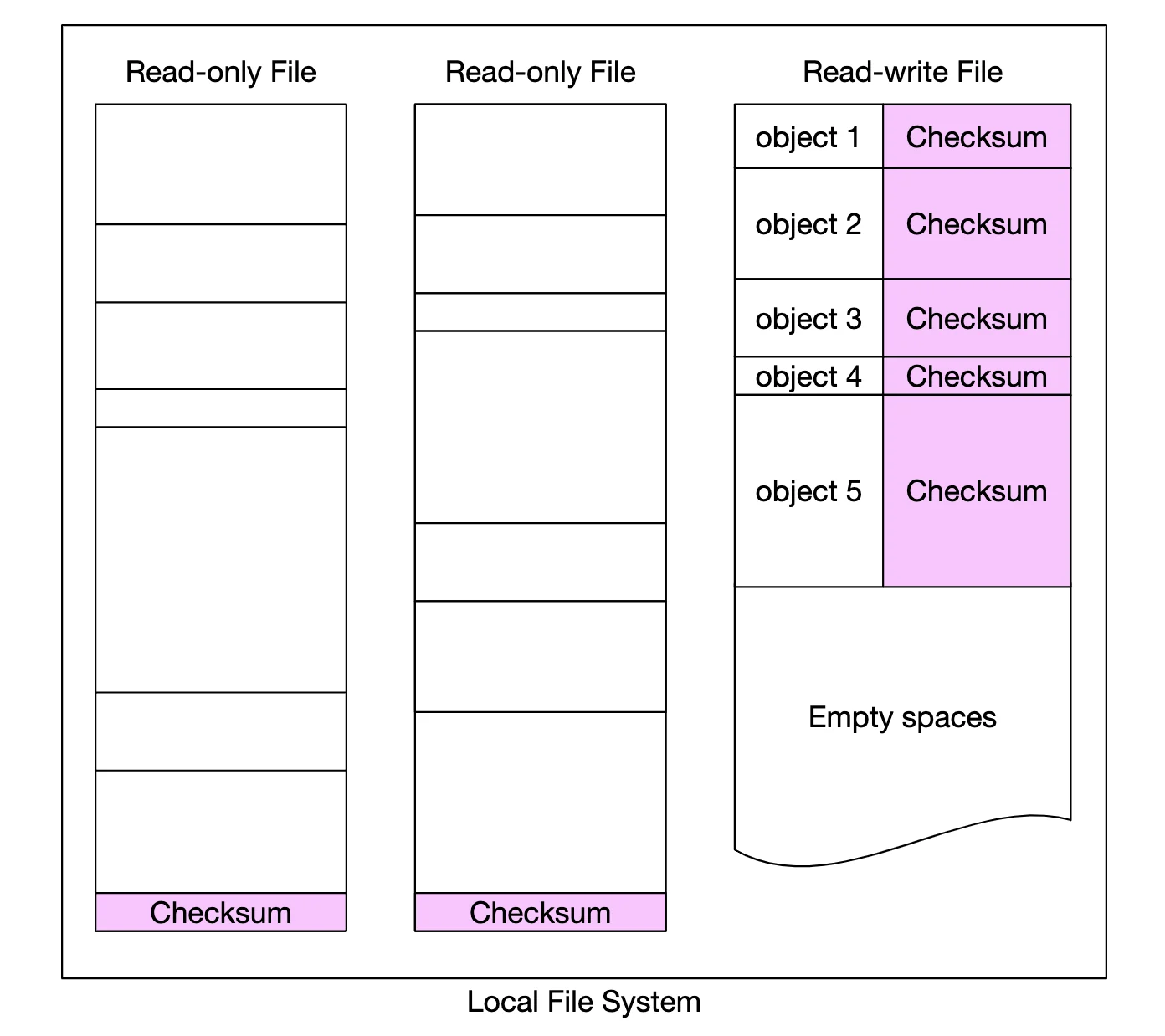

在我们的设计中，会为每个文件和每个对象都存储校验和：

在纠删码（8+4）的情况下，我们需要分别获取 8 份数据中的每一份，并逐一验证它们的校验和。

// sprint 2

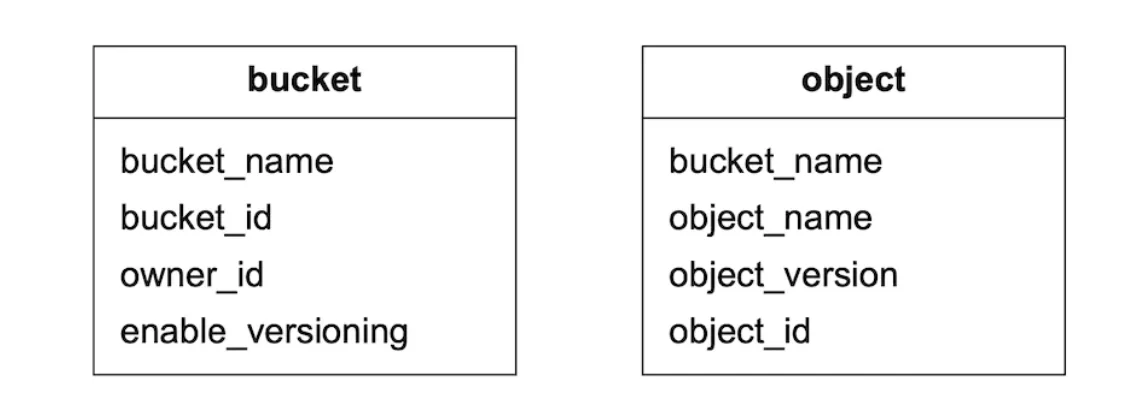

元数据的数据模型

表结构：

我们需要支持的查询：

• 根据名称查找对象 ID
• 根据名称插入/删除对象
• 列出存储桶中具有相同前缀的对象

用户能创建的存储桶数量通常有上限，因此存储桶表很小，可以放进单台数据库服务器。 但我们仍然需要扩展服务器以提升读吞吐量。

不过，对象表可能放不进单台数据库服务器。因此，我们可以通过分片来扩展该表：

• 按 bucket_id 分片会导致热点问题，因为一个存储桶可能包含数十亿个对象
• 按 bucket_id 分片能让负载分布更均匀，但我们的查询会很慢
• 我们选择按 hash(bucket_name, object_name) 分片，因为大多数查询都是基于对象名/存储桶名进行的。

但即使采用这种分片方案，列出存储桶中的对象仍会很慢。

列出存储桶中的对象

在单个数据库中，基于前缀（看起来像目录）列出对象的方式如下：

SELECT * FROM object WHERE bucket_id = "123" AND object_name LIKE `abc/%`

当数据库分片后，这就很难实现了。为此，我们可以在每个分片上执行该查询，再在内存中聚合结果。 但这会让分页变得困难，因为不同分片返回的结果数量不同，我们需要为每个分片分别维护 limit/offset。

我们可以利用这样一个事实：对象存储通常并不针对列出对象做优化，因此可以牺牲列表性能。 我们也可以创建一张专门用于列出对象的反规范化（Denormalized）表，按存储桶 ID 分片。 这样列表查询就足够快了，因为它只涉及单个数据库实例。

对象版本控制

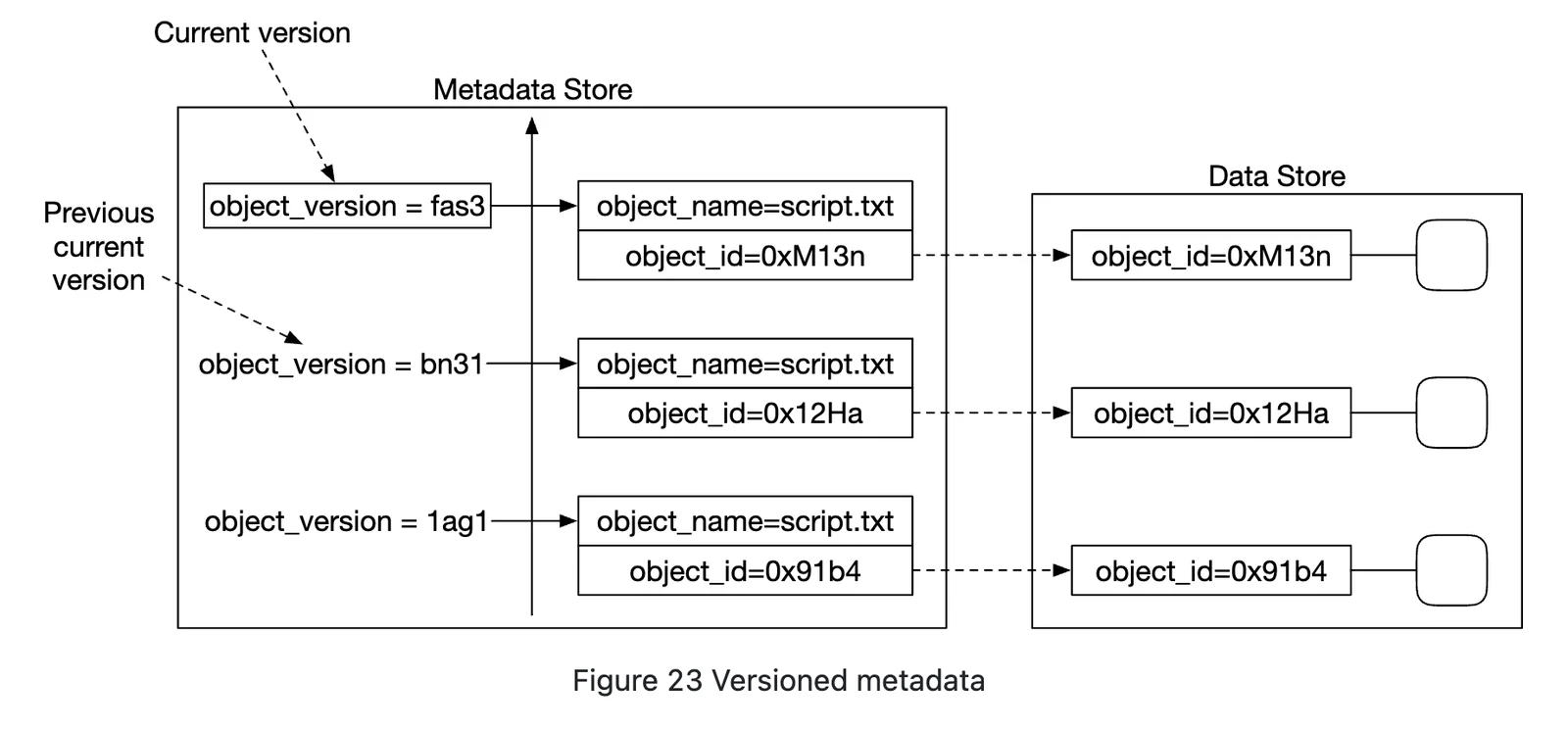

版本控制的实现方式是增加一个类型为 TIMEUUID 的 object_version 列，使我们可以据此对记录排序。

每个新版本都会产生一个新的 object_id：

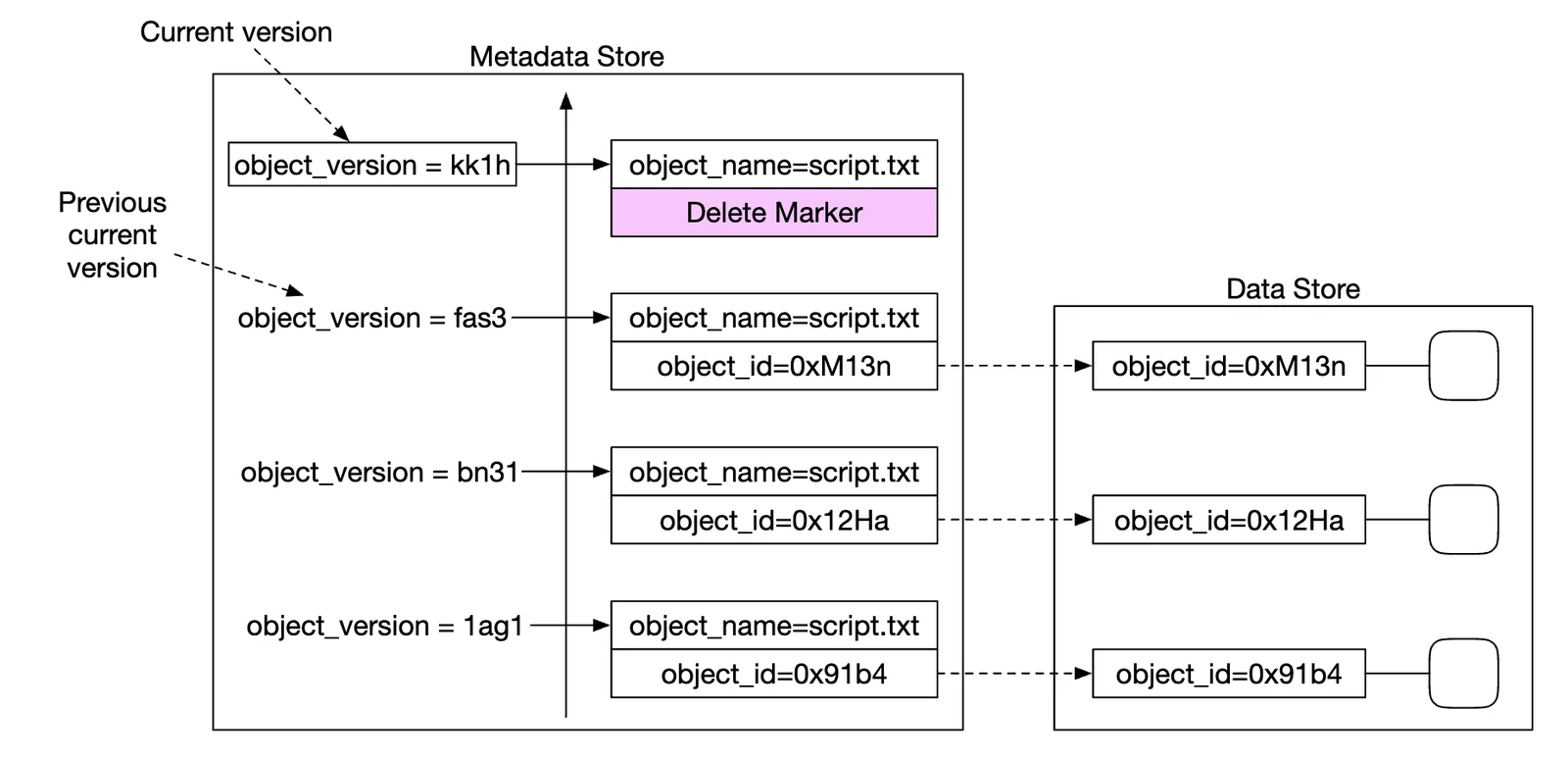

删除对象会创建一个新版本，其 object_id 是一个特殊值，表示该对象已被删除。查询该对象将返回 404：

优化大文件上传

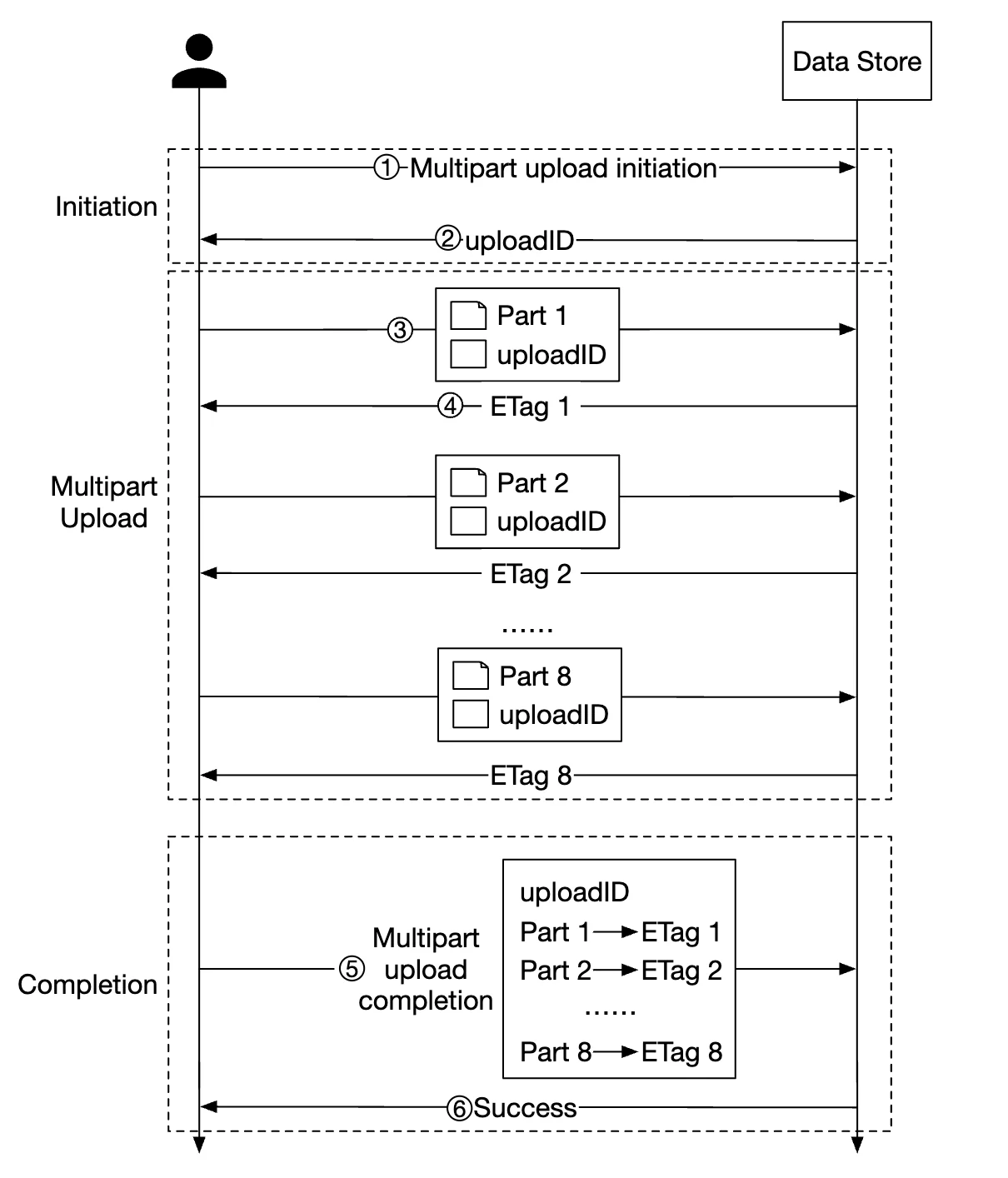

大文件上传可以通过分段上传（Multipart Upload）来优化：把一个大文件拆分成若干块，分别独立上传：

• 客户端调用服务，发起一次分段上传
• 数据存储返回一个上传 ID，用于唯一标识这次上传
• 客户端把大文件拆分成若干块，使用该上传 ID 分别独立上传
• 每上传完一块，数据存储会返回一个 etag，它是一个 MD5 校验和，用于标识该上传块
• 所有分段上传完成后，客户端发送一个完成分段上传的请求，其中包含 upload_id、分段编号以及所有 etag
• 数据存储将各分段重新组装成对象。这个过程可能需要几分钟。完成后，向客户端返回成功响应。

此时，不再有用的旧分段可以被删除。我们可以引入一个垃圾回收器来处理这件事。

垃圾回收

垃圾回收（Garbage Collection）是回收不再使用的存储空间的过程。数据变成垃圾有以下几种情况：

• 延迟删除对象：对象被标记为已删除，但实际上并没有被删除
• 孤立数据：例如上传中途失败，需要删除旧的分段
• 损坏数据：未通过校验和验证的数据

垃圾回收器还负责回收副本中未使用的空间。 采用复制时，数据会从主节点和副本上一并删除。采用纠删码（8+4）时，数据会从全部 12 个节点上删除。

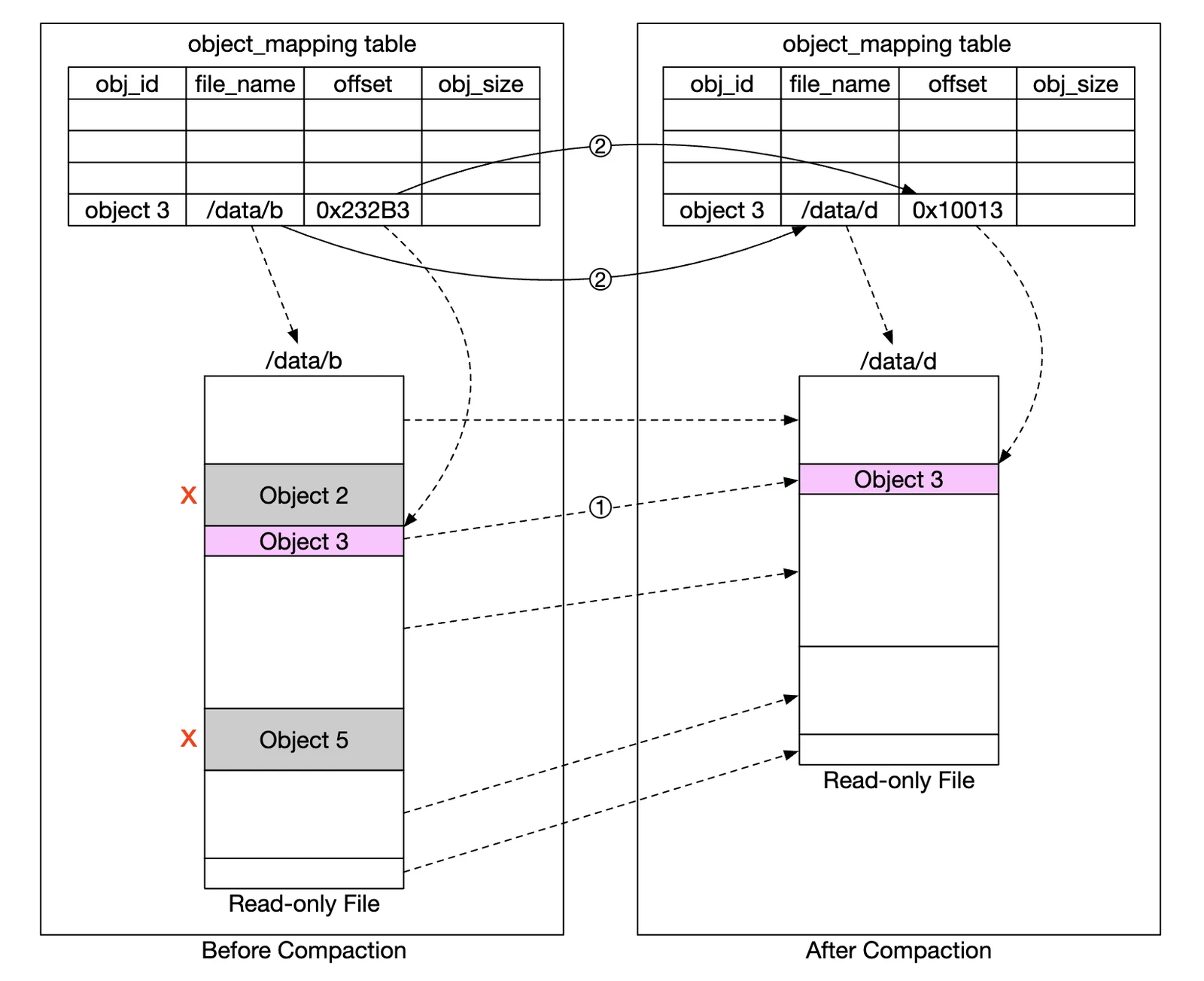

为了便于删除，我们将使用一个称为压缩（Compaction）的过程：

• 垃圾回收器把未被删除的对象从「data/b」复制到「data/d」
• 复制完成后，通过一个数据库事务更新 object_mapping 表
• 为了避免产生太多小文件，只对增长超过一定阈值的文件进行压缩

第 4 步：总结

我们讨论了以下内容：

• 设计一个类 S3 的对象存储
• 比较对象存储、块存储和文件存储之间的差异
• 介绍了存储桶中对象的上传、下载、列出和版本控制
• 深入探讨了设计细节：数据存储与元数据存储、复制与纠删码、分段上传、分片
