第 26 章 支付系统

引言

本章我们将设计一个支付系统（Payment System），它是所有现代电子商务（E-commerce）的基础。

支付系统用于结算金融交易，完成货币价值的转移。

第 1 步：理解问题并确定设计范围

  • 候选人：我们要构建的是什么样的支付系统？
  • 面试官：一个电商系统的支付后端，类似于 Amazon.com。它负责处理与资金流转相关的一切。
  • 候选人：支持哪些支付方式？信用卡、PayPal、银行卡等等？
  • 面试官：在现实中，系统应该支持所有这些方式。就这次面试而言，我们可以只用信用卡支付。
  • 候选人：信用卡支付处理由我们自己来做吗？
  • 面试官：不，我们使用 Stripe、Braintree、Square 等第三方提供商。
  • 候选人：我们的系统里会存储信用卡数据吗？
  • 面试官：出于合规原因，我们不会在自己的系统中直接存储信用卡数据。我们依赖第三方支付处理商。
  • 候选人：这个应用是全球性的吗？需要支持不同币种和跨境支付吗？
  • 面试官：应用是全球性的，但就这次面试而言，我们假设只使用一种货币。
  • 候选人：每天需要支持多少笔支付交易？
  • 面试官：每天 100 万笔交易。
  • 候选人：是否需要支持付款（Pay-out）流程，例如每月向付款方付款？
  • 面试官：是的，需要支持。
  • 候选人：还有什么需要我特别注意的吗？
  • 面试官：我们需要支持对账，以修正与内部和外部系统通信时产生的任何不一致。

功能需求

  • 收款（Pay-in）流程：支付系统代表商家从客户处收取资金
  • 付款（Pay-out）流程：支付系统把资金发送给世界各地的卖家

非功能需求

  • 可靠性和容错性。失败的支付需要被谨慎处理
  • 需要在内部系统和外部系统之间建立对账（Reconciliation）机制。

粗略估算（Back-of-the-envelope Estimation）

系统每天需要处理 100 万笔交易，也就是每秒 10 笔交易。

对任何数据库系统来说这都算不上高吞吐量（Throughput），因此它不是本次面试的重点。

第 2 步：提出高层设计并获得认可

从高层来看，参与资金流转的有三个角色：

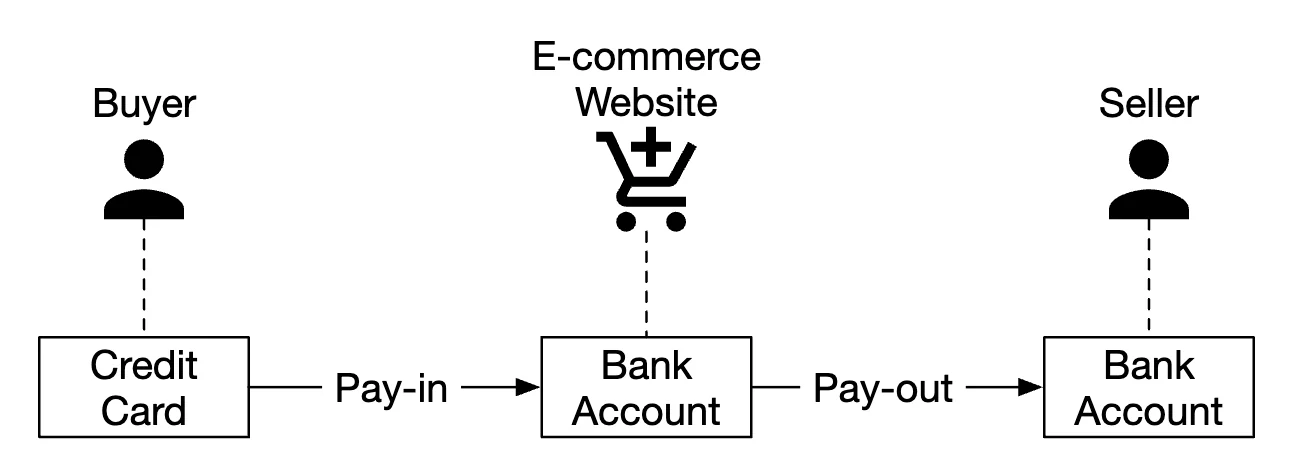

高层流程

收款流程

下面是收款流程的高层概览：

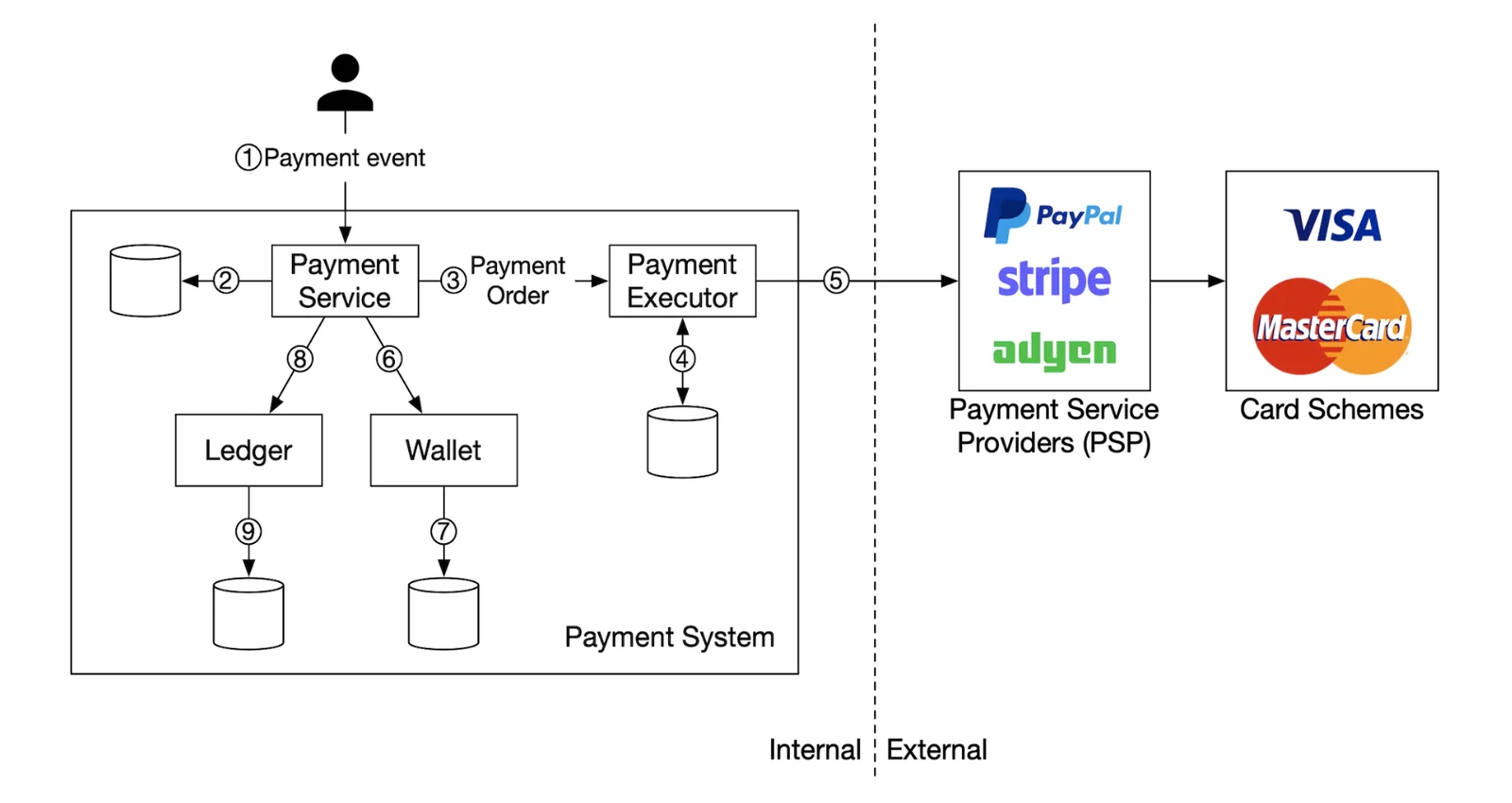

收款流程高层概览
  • 支付服务（Payment Service）：接收支付事件并协调支付过程。它通常还会借助第三方提供商做风险检查，排查反洗钱（AML）违规或犯罪活动。
  • 支付执行器（Payment Executor）：通过支付服务提供商（PSP）执行单个支付订单。一个支付事件可能包含多个支付订单。
  • 支付服务提供商（Payment Service Provider，PSP）：把资金从一个账户转移到另一个账户，例如从买家的信用卡账户转到电商网站的银行账户。
  • 卡组织（Card Schemes）：处理信用卡业务的组织，例如 Visa、MasterCard 等。
  • 账本（Ledger）：保存所有支付交易的财务记录。
  • 钱包（Wallet）：保存所有商家的账户余额。

下面是一个收款流程示例：

  • 用户点击“下单”，一个支付事件被发送到支付服务
  • 支付服务把该事件存储到自己的数据库中
  • 支付服务针对该支付事件所包含的全部支付订单调用支付执行器
  • 支付执行器把支付订单存储到自己的数据库中
  • 支付执行器调用外部 PSP 处理信用卡支付
  • 支付执行器处理完支付后，支付服务更新钱包，记录卖家有多少钱
  • 钱包服务把更新后的余额信息存储到自己的数据库中
  • 支付服务调用账本，记录所有资金流转

支付服务的 API

POST /v1/payments
{
  "buyer_info": {...},
  "checkout_id": "some_id",
  "credit_card_info": {...},
  "payment_orders": [{...}, {...}, {...}]
}

payment_order 示例：

{
  "seller_account": "SELLER_IBAN",
  "amount": "3.15",
  "currency": "USD",
  "payment_order_id": "globally_unique_payment_id"
}

注意事项：

  • payment_order_id 会被转发给 PSP 用于支付去重，也就是说，它是幂等键（Idempotency Key）。
  • amount 字段的类型是 string，因为 double 不适合表示货币金额。
GET /v1/payments/{:id}

这个端点根据 payment_order_id 返回单笔支付的执行状态。

支付服务的数据模型

我们需要维护两张表：payment_events 和 payment_orders。

对支付来说，性能通常不是重要因素，强一致性（Strong Consistency）才是。

选择数据库时的其他考虑因素：

  • 人才市场上有充足的 DBA 可供招聘来管理数据库
  • 有可靠的过往记录，即该数据库已被其他大型金融机构使用过
  • 配套工具丰富
  • 相比 NoSQL/NewSQL，更倾向于传统 SQL，因为它提供 ACID 保证

payment_events 表包含以下字段：

  • checkout_id：string，主键
  • buyer_info：string（个人注：用一个指向另一张表的外键可能更合适）
  • seller_info：string（个人注：同上）
  • credit_card_info：取决于卡片提供商
  • is_payment_done：boolean

payment_orders 表包含以下字段：

  • payment_order_id：string，主键
  • buyer_account：string
  • amount：string
  • currency：string
  • checkout_id：string，外键
  • payment_order_status：enum（NOT_STARTED、EXECUTING、SUCCESS、FAILED）
  • ledger_updated：boolean
  • wallet_updated：boolean

注意事项：

  • 一个支付事件关联着多个支付订单
  • 收款流程不需要 seller_info，它只在付款流程中才需要
  • 当调用相应服务记录支付结果时，会更新 ledger_updated 和 wallet_updated
  • 支付的状态流转由一个后台任务管理，它会检查进行中支付的更新情况，如果某笔支付没有在合理的时间内处理完成，就触发告警

复式记账账本系统

复式记账（Double-entry Accounting）机制是任何支付系统的关键。它是一种跟踪资金流转的机制：每次资金操作总是同时作用于两个账户，其中一个账户的余额增加（贷记，Credit），另一个账户的余额减少（借记，Debit）：

账户 借方 贷方
买家 $1
卖家 $1

所有交易分录的总和始终为零。这一机制为系统内的所有资金流转提供了端到端的可追溯性。

托管支付页面

为了避免存储信用卡信息，以及必须遵守各种繁重的监管规定，大多数公司更愿意使用 PSP 提供的小组件（Widget），由它替你存储和处理信用卡支付：

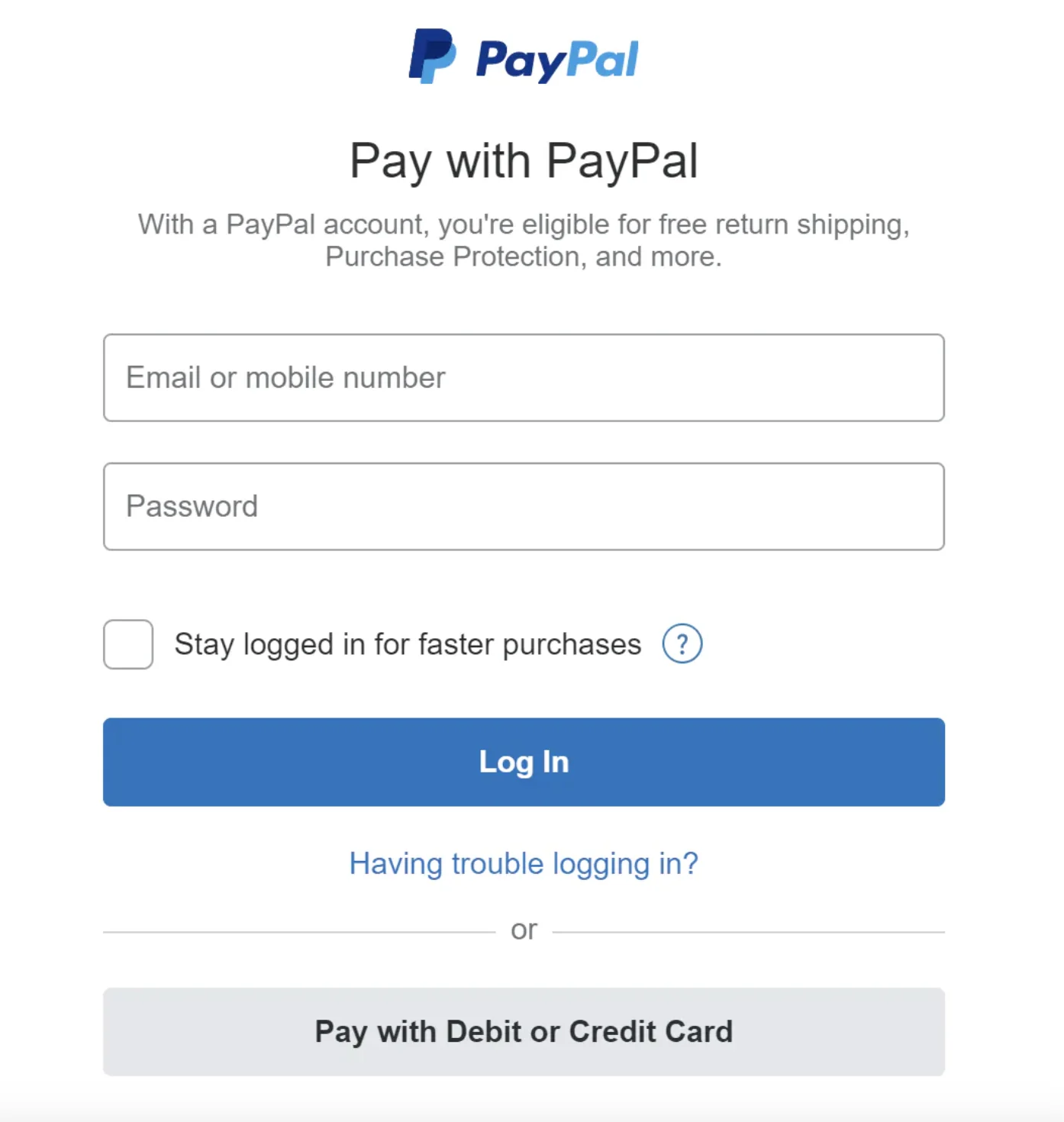

托管支付页面

付款流程

付款流程的组件与收款流程非常相似。

主要区别如下：

  • 资金从电商网站的银行账户转移到商家的银行账户
  • 可以使用 Tipalti 之类的第三方应付账款（Accounts Payable）服务商
  • 付款方面同样有大量记账和监管要求需要处理

第 3 步：深入设计

本节重点关注如何让系统更快、更健壮、更安全。

PSP 集成

如果我们的系统能直接连接银行或卡组织，那么不经过 PSP 也可以完成支付。 这类连接非常罕见，通常只有能证明这笔投入物有所值的大公司才会这么做。

如果走传统路线，PSP 可以通过以下两种方式之一集成：

  • 通过 API 集成，前提是我们的支付系统可以收集支付信息
  • 通过托管支付页面集成，以免去应对支付信息相关的监管规定

托管支付页面的工作流程如下：

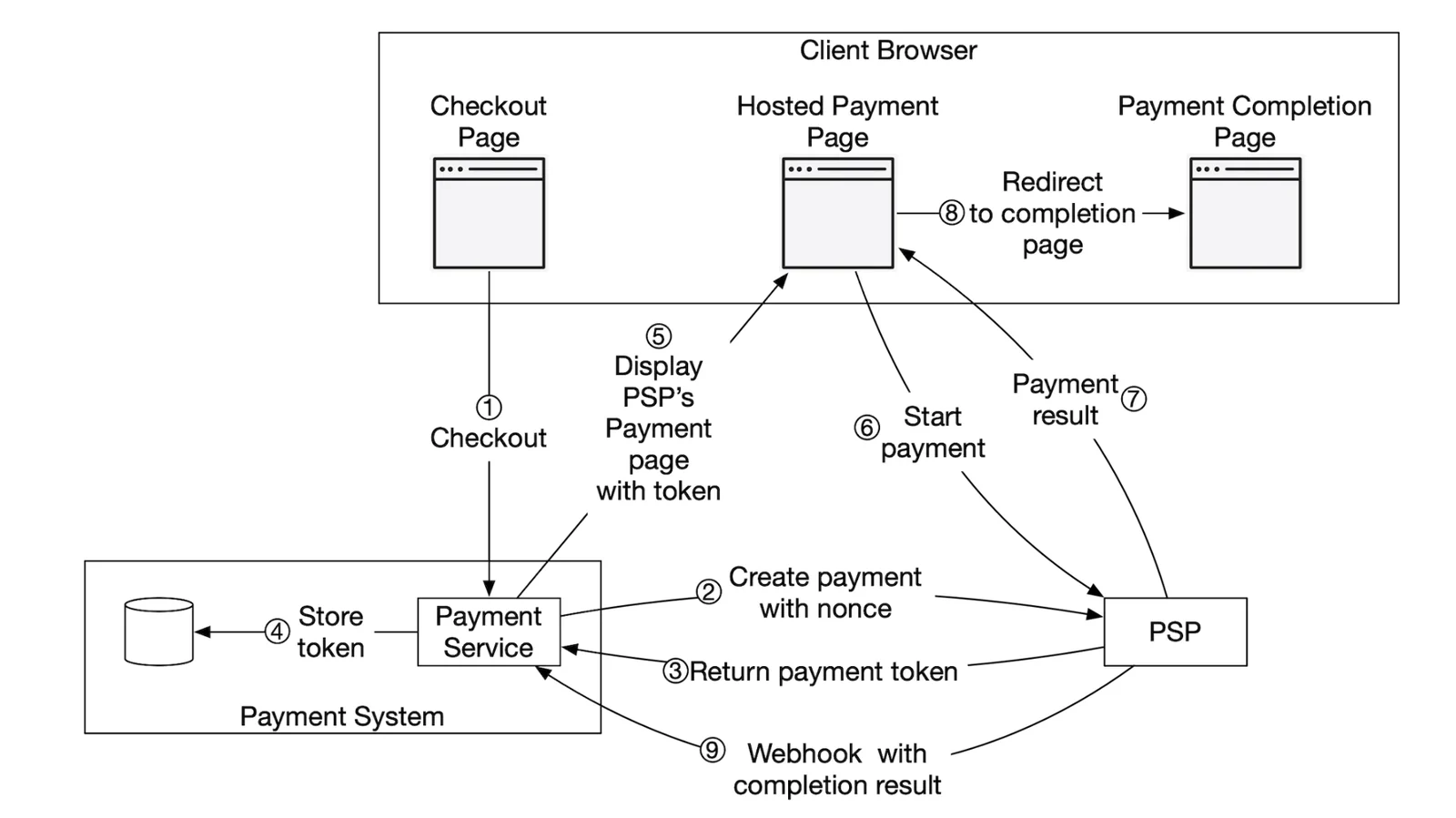

托管支付页面工作流程
  • 用户在浏览器中点击“结账”按钮
  • 客户端携带支付订单信息调用支付服务
  • 收到支付订单信息后，支付服务向 PSP 发送支付注册请求。
  • PSP 接收币种、金额、过期时间等支付信息，以及一个用于幂等目的的 UUID，这个 UUID 通常就是支付订单的 UUID。
  • PSP 返回一个唯一标识此次支付注册的令牌（Token）。该令牌被存储在支付服务的数据库中。
  • 令牌存储完成后，用户会看到一个由 PSP 托管的支付页面。该页面使用令牌以及成功/失败时的重定向 URL 进行初始化。
  • 用户在 PSP 页面上填写支付信息，PSP 处理支付并返回支付状态
  • 用户随后被重定向回 redirectURL。重定向 URL 示例：https://your-company.com/?tokenID=JIOUIQ123NSF&payResult=X324FSa
  • PSP 异步地通过 Webhook 调用我们的支付服务，把支付结果告知我们的后端
  • 支付服务根据收到的 Webhook 记录支付结果

对账

上一节讲的是支付的正常路径（Happy Path）。异常路径则由后台对账流程来发现并完成对账。

每天夜里，PSP 都会发送一份结算文件，我们的系统用它来比对外部系统的状态和内部系统的状态。

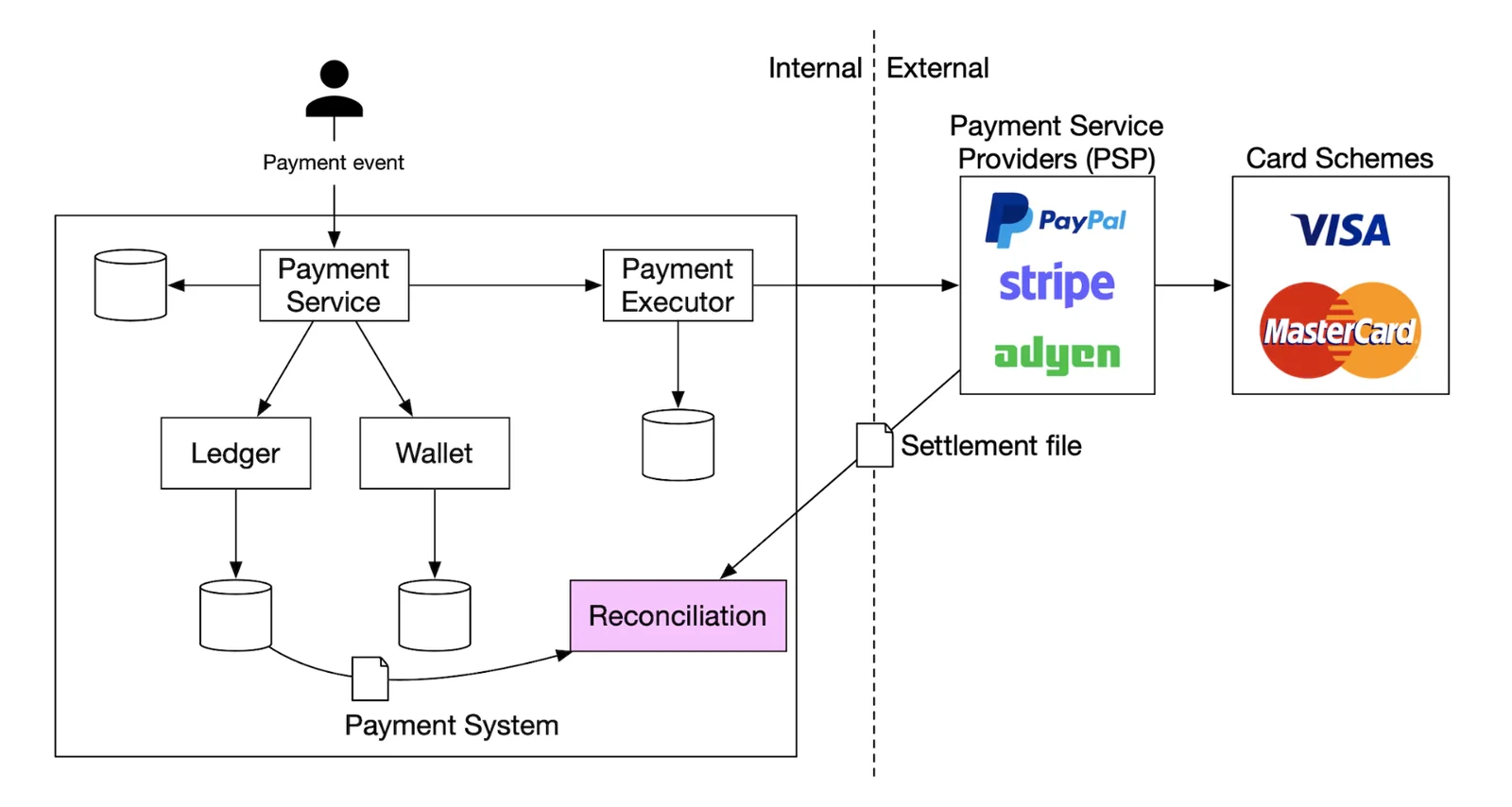

结算报告

这个流程也可以用来发现内部的不一致，例如账本服务和钱包服务之间的不一致。

不匹配的情况由财务团队人工处理，分为以下几类：

  • 可分类，即属于已知的不匹配，可以按标准流程进行调整
  • 可分类，但无法自动化，由财务团队人工调整
  • 不可分类，由财务团队人工调查并调整

处理支付处理延迟

虽然一笔支付通常几秒钟就能完成，但有些情况下可能需要数小时。

原因可能是：

  • 一笔支付被标记为高风险，需要有人人工审核
  • 信用卡需要额外的保护措施，例如 3D Secure 认证，需要持卡人提供额外信息才能完成

这些情况的处理方式是：

  • 等待 PSP 在支付完成时向我们发送 Webhook；如果 PSP 不提供 Webhook，就轮询它的 API
  • 向用户展示“待处理”状态，并提供一个页面供他们查看支付进展。也可以在支付完成后给他们发一封邮件

内部服务之间的通信

服务之间的通信模式有两种：同步和异步。

同步通信（即 HTTP）适用于小规模系统，但随着规模增长就会暴露问题：

  • 性能低：调用链中涉及的服务越多，请求-响应周期就越长
  • 故障隔离差：如果 PSP 或其他任何服务出现故障，用户就收不到响应
  • 紧耦合：发送方需要知道接收方
  • 难以扩展：由于没有缓冲，难以应对流量的突然增长

异步通信可以分为两类。

单接收方：多个接收方订阅同一个主题（Topic），但消息只会被处理一次：

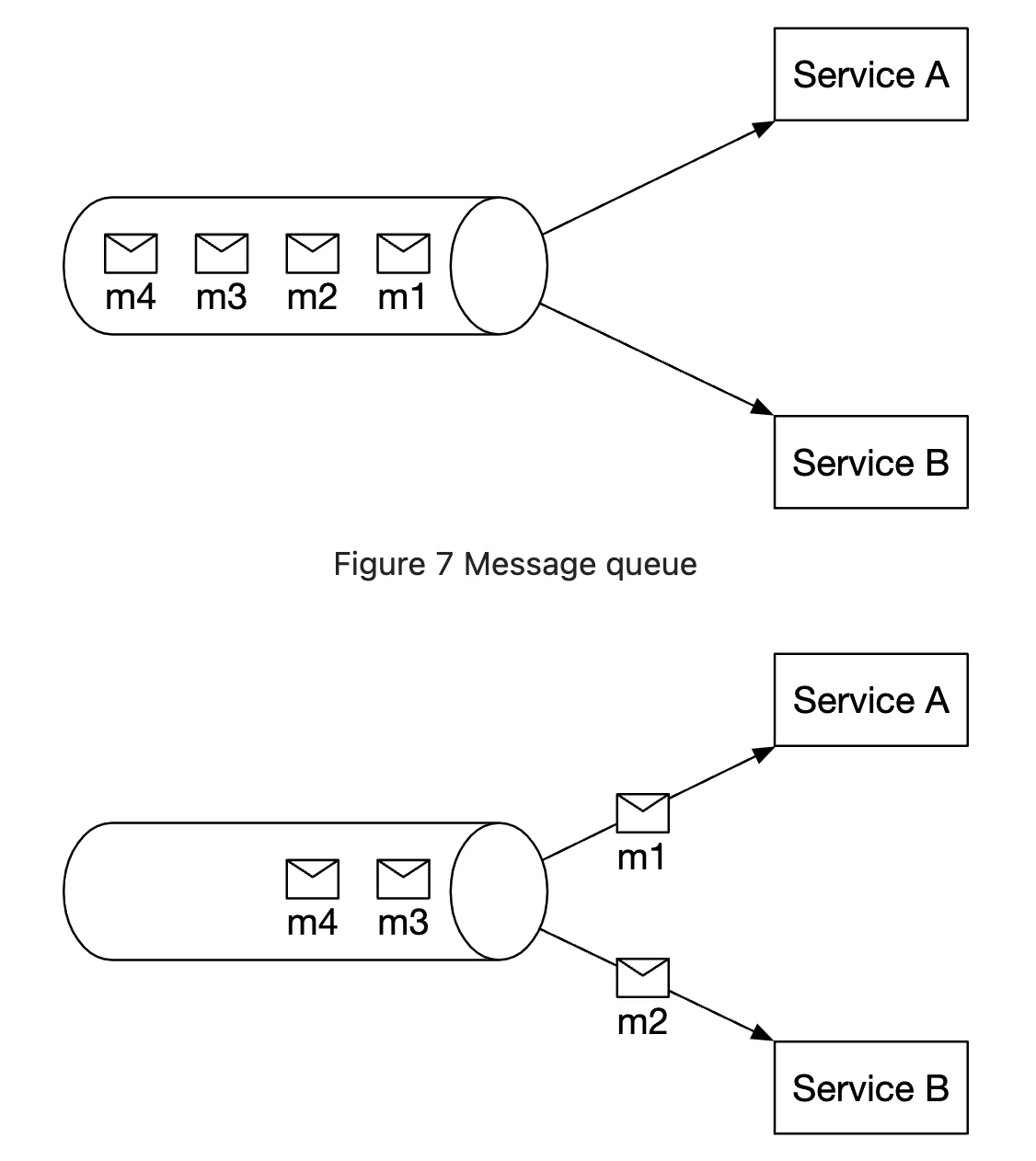

单接收方

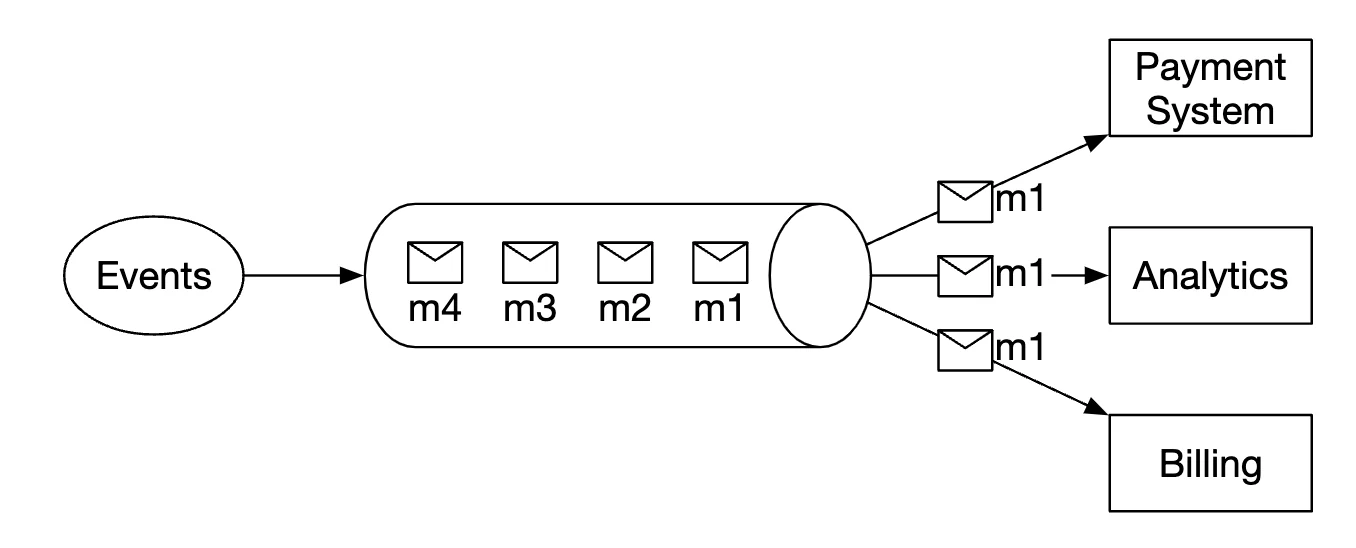

多接收方：多个接收方订阅同一个主题，消息会被转发给所有接收方：

多接收方

后一种模型很适合我们的支付系统，因为一笔支付可能触发多个副作用，分别由不同的服务处理。

简而言之，同步通信更简单，但服务无法做到自治。 异步通信则以牺牲简单性和一致性为代价，换取可扩展性和弹性。

处理失败的支付

每个支付系统都必须处理失败的支付。以下是我们为此采用的一些机制：

  • 跟踪支付状态：每当一笔支付失败时，我们可以根据支付状态决定是重试还是退款。
  • 重试队列：需要重试的支付会被发布到重试队列

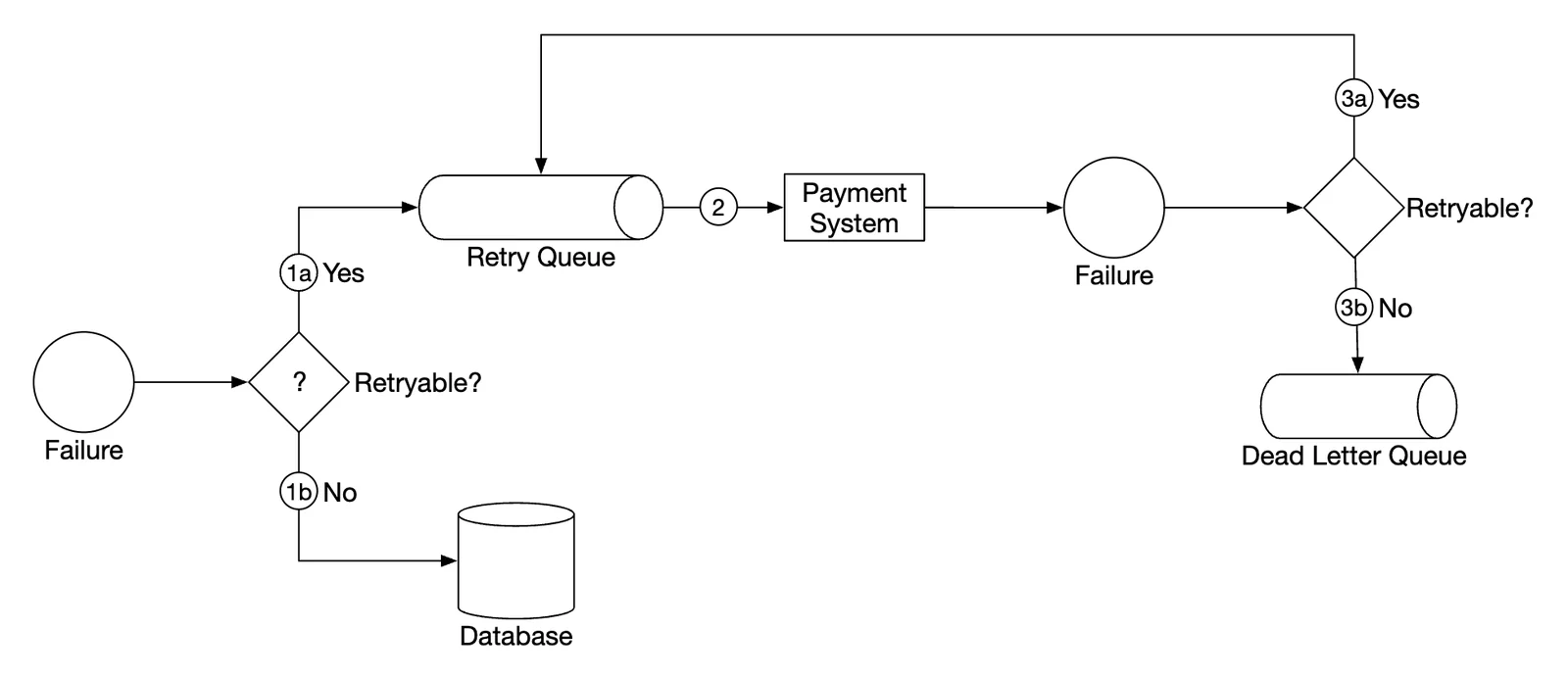

  • 死信队列（Dead-letter Queue）：彻底失败的支付会被推送到死信队列，在那里可以对失败的支付进行调试和检查。
失败的支付

恰好一次投递

我们需要确保一笔支付恰好被处理一次（Exactly-once），避免重复向客户扣款。

如果一个操作同时满足至少一次（At-least-once）执行和至多一次（At-most-once）执行，那么它就是恰好一次执行。

为了实现至少一次的保证，我们会使用重试机制：

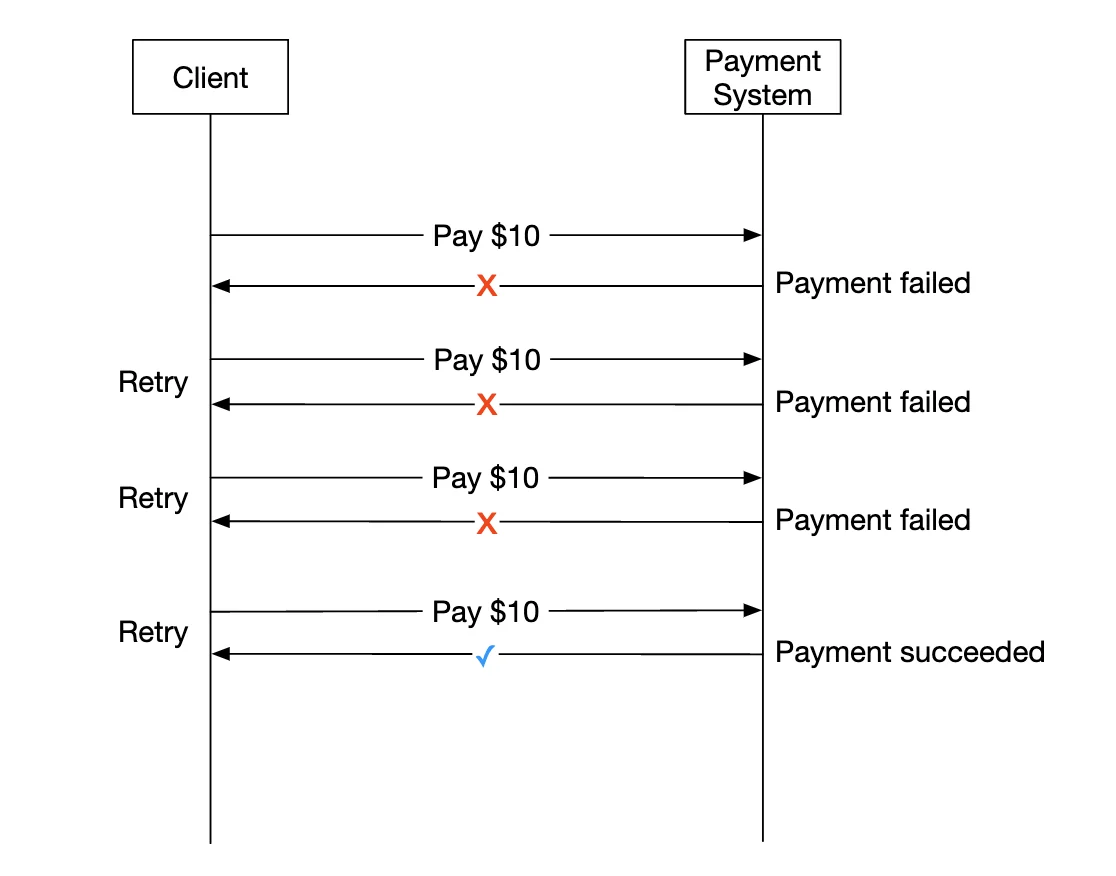

重试机制

以下是确定重试间隔的几种常见策略：

  • 立即重试：失败后客户端立即再发送一次请求
  • 固定间隔：等待一段固定时间后再重试支付
  • 递增间隔：每次重试之间的间隔逐步增加
  • 指数退避（Exponential Back-off）：每次后续重试的间隔翻倍
  • 取消：客户端取消请求。当错误不可恢复或达到重试次数上限时会这样做

根据经验，默认采用指数退避重试策略。一个良好的实践是由服务器通过 Retry-After 响应头指定重试间隔。

重试带来的一个问题是，服务器有可能把一笔支付处理两次：

  • 客户端点了两次“支付按钮”，因此被扣款两次
  • 支付已被 PSP 成功处理，但下游服务（账本、钱包）没有处理成功。重试导致 PSP 再次处理这笔支付

为了解决重复支付问题，我们需要使用幂等性（Idempotency）机制：即一个操作被执行多次，也只会被处理一次。

从 API 的角度看，客户端可以多次调用并得到相同的结果。 幂等性通过请求中的一个特殊请求头（例如 idempotency-key）来管理，它通常是一个 UUID。

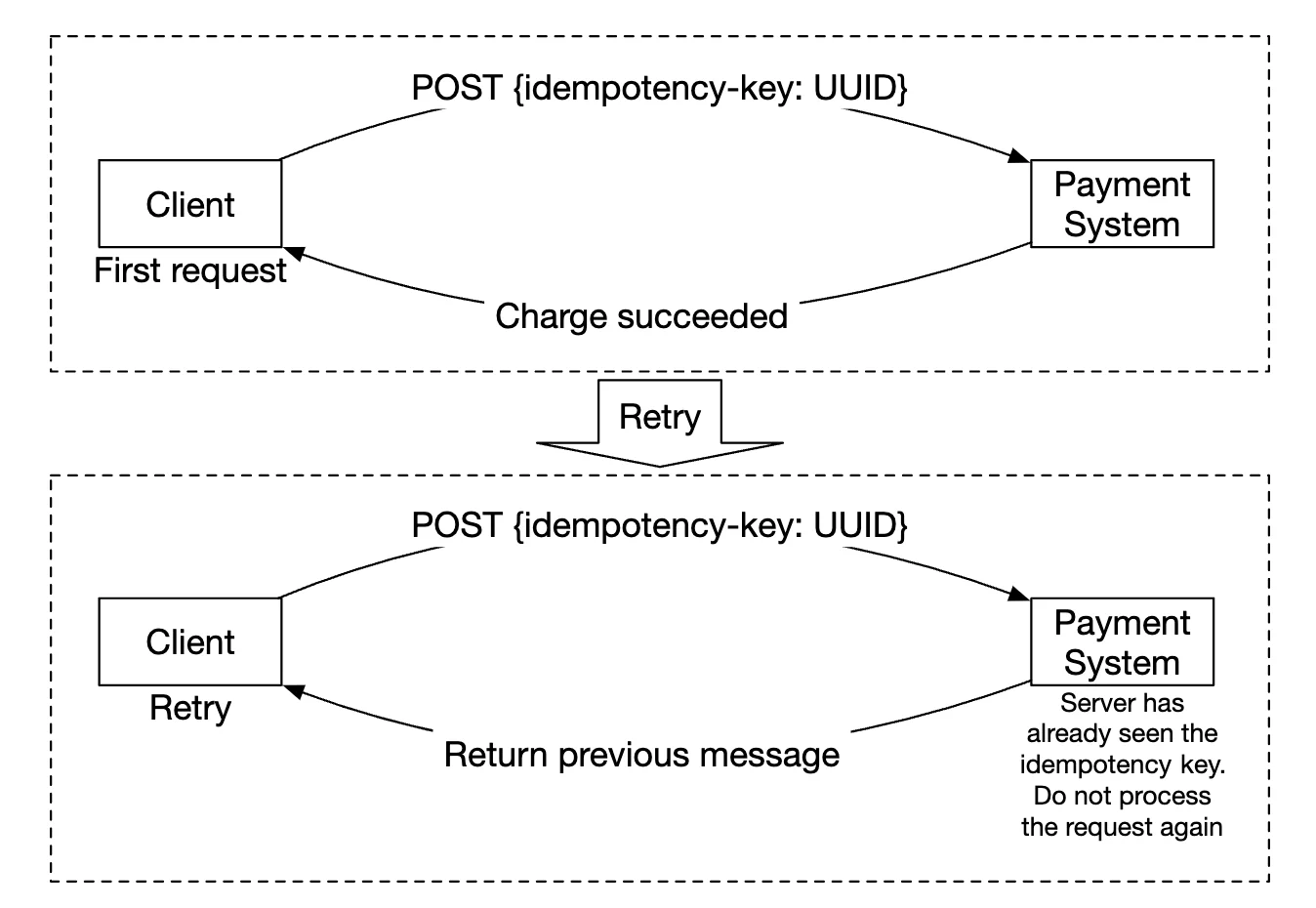

幂等性示例

可以利用数据库添加唯一键约束的机制来实现幂等性：

  • 服务器尝试向数据库插入一行新数据
  • 由于违反唯一键约束，插入失败
  • 服务器检测到该错误，转而把已存在的对象返回给客户端

PSP 一侧同样会应用幂等性，用的是前面讨论过的随机数（nonce）。PSP 会确保不会把具有相同 nonce 的支付处理两次。

一致性

在一笔支付的生命周期中，会调用多个有状态的服务：PSP、账本、钱包、支付服务。

任意两个服务之间的通信都可能失败。 通过实现恰好一次处理和对账，我们可以确保所有服务之间数据的最终一致性（Eventual Consistency）。

如果使用复制，就必须应对复制延迟（Replication Lag），它可能导致用户在主数据库和副本数据库之间看到不一致的数据。

为了缓解这一问题，我们可以让所有读写都由主数据库提供，副本只用于冗余和故障转移。 或者，可以借助 Paxos 或 Raft 之类的共识算法，确保副本始终保持同步。 也可以使用基于共识的分布式数据库，例如 YugabyteDB 或 CockroachDB。

支付安全

以下是一些可以用来保障支付安全的机制：

  • 请求/响应被窃听：可以使用 HTTPS 保护所有通信
  • 数据篡改：强制加密并进行完整性监控
  • 中间人攻击：使用带证书锁定（Certificate Pinning）的 SSL
  • 数据丢失：在多个区域之间复制数据并做数据快照
  • DDoS 攻击：实施限流和防火墙
  • 卡片盗用：使用令牌，而不是在系统中存储真实的卡片信息
  • PCI 合规：一项面向处理品牌信用卡的组织的安全标准
  • 欺诈：地址验证、卡片验证码（CVV）、用户行为分析等

第 4 步：总结

其他可以讨论的话题：

  • 监控和告警
  • 调试工具：我们需要能轻松弄清支付失败原因的工具
  • 货币兑换：设计面向国际使用的支付系统时很重要
  • 地域：不同地区可能有不同的支付方式
  • 现金支付：在印度和巴西等地非常普遍
  • Google/Apple Pay 集成
